Set of a chimney sweep bench for tiles and carp

• bench length: 80 cm
• Bench width: 25 cm
• color: red - RAL 3011
• порошок

Набір складається з елементів, видно на фотографії поруч, тобто

• Лавка (платформа) димоходу - 1 шматок
• Макетки (колиска) - 2 штуки
• Брекети плиток - 2 штуки
• - 12 штук Технічні:
  • Набір має повне регулювання кута складання і підходить до кришки нахилом від 15 ° до 45 °. 4 мм.

Використання : лавки та димоходи використовуються для безпечного та зручного руху на похилому схилі даху. Найчастіше використовується для спілкування між люком на даху та пристроями, що потребують обслуговування або обслуговування на даху, наприклад, димоходами, антенами або сонячними системами. Правильно вибрані елементи системи дозволяють рухатися по схилу нахилу даху (горизонтально), а похил нахилу даху (вертикально). База для прикріплення лавки або розгортання димоходу.

Кут даху та зв'язок на даху

Кроки та лавки димоходу забезпечують безпечний рух навколо даху. Така система зв'язку на покрівлі дозволяє отримати доступ до пристроїв димоходу та антени, а також може використовуватися як додатковий маршрут втечі. Кут нахилу лавок і градусів можна регулювати за допомогою належного викручення колиски до кронштейна. Кут можна регулювати від 15 ° до 45 °. Кроки доповнюються системою розгортання димоходу, і їх мета - створити маршрути зв'язку, що працюють по схилу даху. Димохідні кроки повинні бути розташовані по черзі, таким чином даючи можливість ходити по даху, як сходи. Використовуючи відстань між окремими кроками, кут даху слід враховувати:

• з нахилом менше 30 ° - кроки слід встановлювати на кожному другому ряду плитки, 70 см один від одного. Кронштейни - 80 см. Мінімальна кількість дужок на лавку - це дві частини. Наведена вище інформація не може розглядатися як інструкції зі складання. Використання зв'язку на покрівлі повинно відповідати технічній конструкції, розробленій для конкретного об'єкта, з урахуванням вимог польських стандартів та застосовних технічних та будівельних норм. Щоб додати додаткові дужки до набору, використовуйте одиночні елементи.

схвалення, декларації та норми

Захисник на даху виробляється на основі європейського стандарту EN516: 2006, який має статус польського стандарту PN-EN 516.

Виробник системи зв'язку на покрівлі, запропонована Folnet, заявляє про дотримання норми шляхом оголошення функціональних властивостей (два). Це гарантує дотримання не лише польською

Доступні кольори:

• ral 9005 - Чорний - Ви купуєте на цьому аукціоні
• ral 7016 - антрацит
• ral 7024 - графіт
• ral 8004 - цеглі
• ral 8017 - Brown>
• ral 3009 - каштан
• ral 3011 - червоний
• ral 6020 - темно -зелений
• ral 3004 - Wiśniowy

Пурона

Advantages of powder painting:

• smooth, without cracks and stains coating
• anti -corrosive actions
• Resistance to mechanical damage
• thermal resistance
• High resistance to chemical factors
• Навколишнє середовище

Примітка! На колір, що спостерігається на моніторі покупця, впливає, серед інших Умови обладнання, а також умови фотографування, які можуть бути різними для окремих продуктів.

Система гладкого краю з ненароком покриття

Захист антикорозій

Яка різниця між типом монтажу типу та LN?

Відповідь проста - тип складання відповідає за кабінку лавки/димоходу. Таким чином, ми маємо справу зі стандартною дужкою та типу LN.

Для кожної дужки необхідно подрібнити плитку.

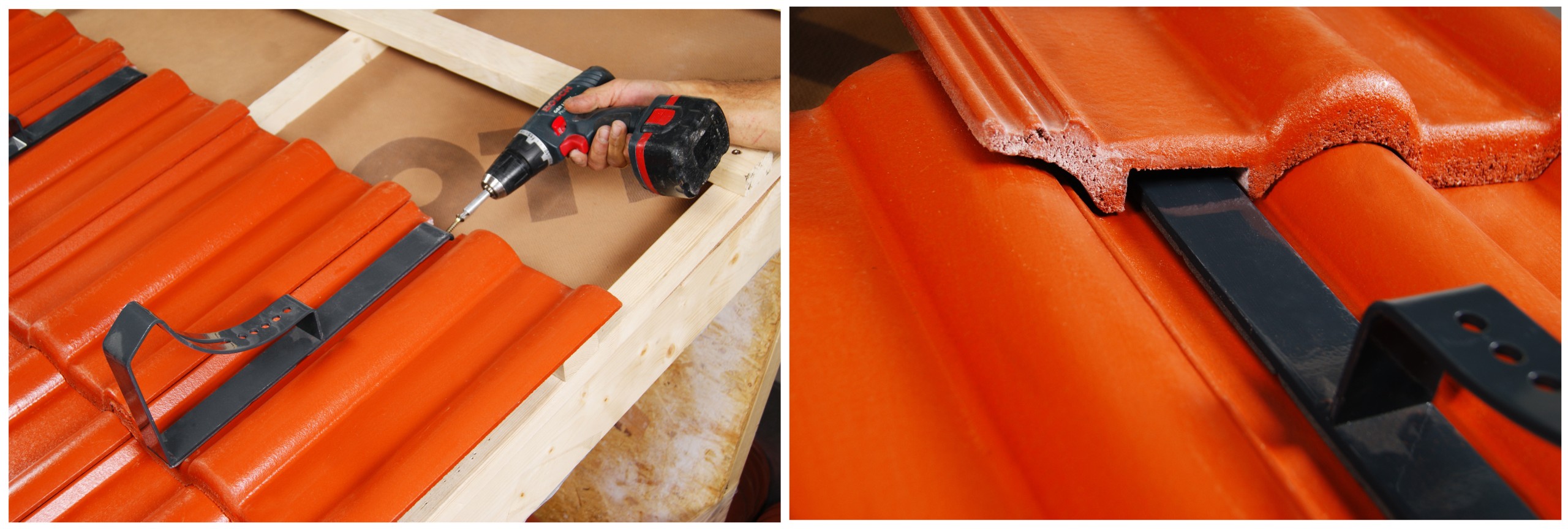

Нижче ми представимо фотографії з складу, щоб проілюструвати відмінності в складі:

• Стандарт: складається з двох елементів, між якими є плитка. Це вимагає використання двох допоміжних патчів, по одній для кожної частини дужки. Закріплення такої дужки є більш стабільним, але вимагає більше роботи над складанням. Кронштейн прикріплений у двох точках з чотирма гвинтами.

• Кронштейн ln: прикріплений до патча. Він складається з одного елемента. Крім того, він склеюється спеціальною пінопластовою стрічкою товщиною 3 мм. Це не вимагає використання допоміжних патчів. Кронштейн кріпиться в одній точці двома гвинтами.

Інструкції з установки

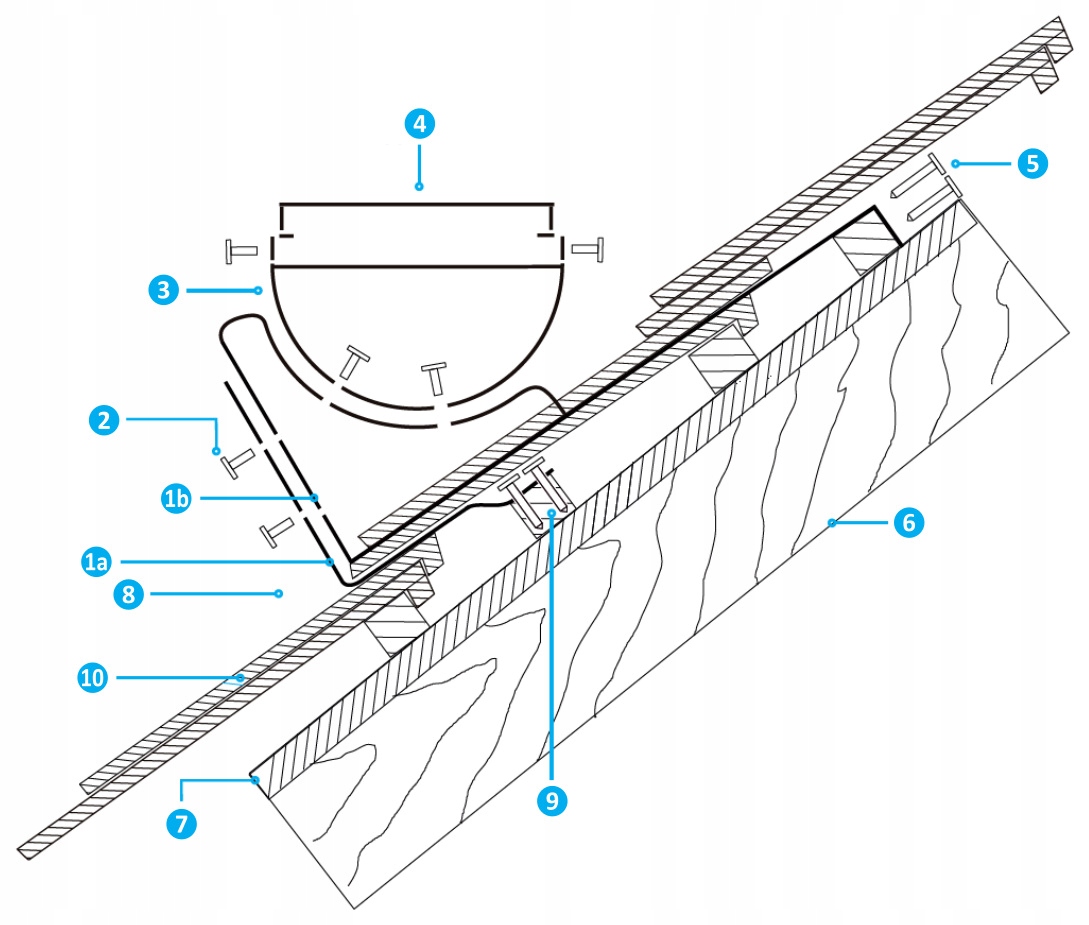

Complete bench/chimney sweeping bench for Counting made of concrete and ceramic tiles

• 1a - upper part of the bracket of the chimney sweep bench
• 1b - lower part of the chimney boat support
• 2 - screws
• 3 Kominiarska
• 4 - лавка з підмітанням димоходу
• 5 - гвинти
• 6 - Krokiew
• 7 - Лічильник -обсяг
• 8 - laty
• 9 - допоміжний майданчик
• 10 - Руфінг Він складається з двосторонньої кронштейна DBDC -CARP (нижня частина - коротка (1A) та верхня частина - довга (1b)), колиски димоходу (3) та платформи для підмітання димоходу (4). Повна димохідна стебла DBDC-charp складається з двоскладової кронштейна DBDC-karp (нижня частина частини (1a) та верхньої частини (1b)).

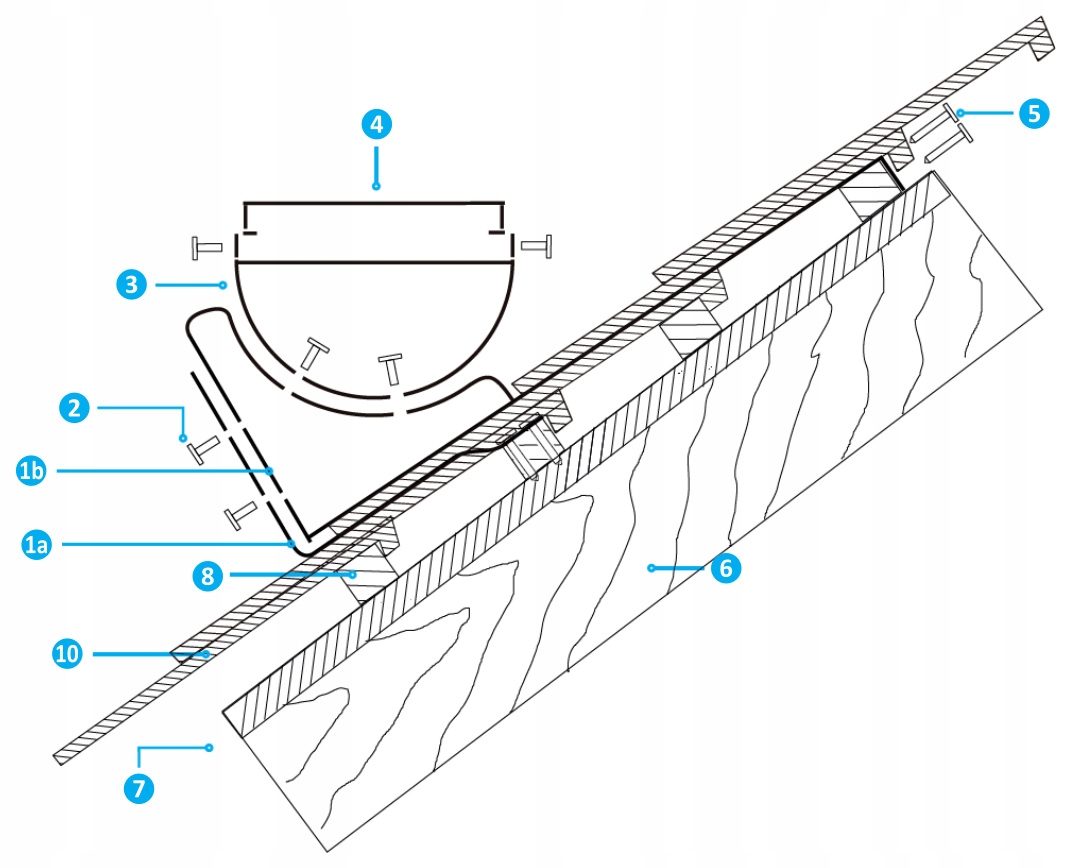

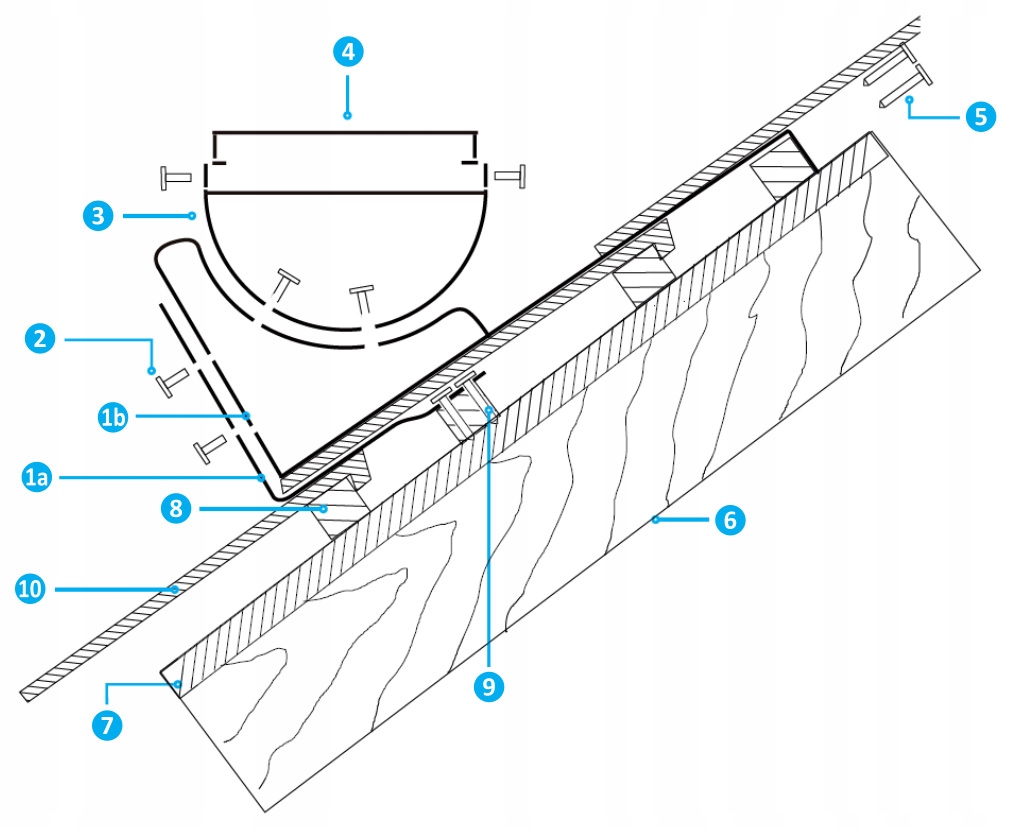

Повна лава/димохід -up DBDC для покриття з коропа з плитки на даху (мереживо)

• 1a - верхня частина кронштейна димоходу
• 1b - нижня частина димоходу -брекету
• 2 - гвинт
3> 3 Kominiarska
• 4 - лавка з підмітанням димоходу
• 5 - гвинти
• 6 - Krokiew
• 7 - Лічильник -обсяг
• 8 - laty
• 9 - допоміжний майданчик
• 10 - Руфінг Він складається з двосторонньої кронштейна DBDC -CARP (нижня частина - коротка (1A) та верхня частина - довга (1b)), колиски димоходу (3) та платформи для підмітання димоходу (4). Повна димохідна стебла DBDC-charp складається з двоскладової кронштейна DBDC-karp (нижня частина частини (1a) та верхньої частини (1b)).

Відповідне профілювання кронштейна DBDC-karp дозволяє встановлювати лавки або сходинки на дахи, покриті керамічною плиткою, бетонною плиткою та плитками для коропів.

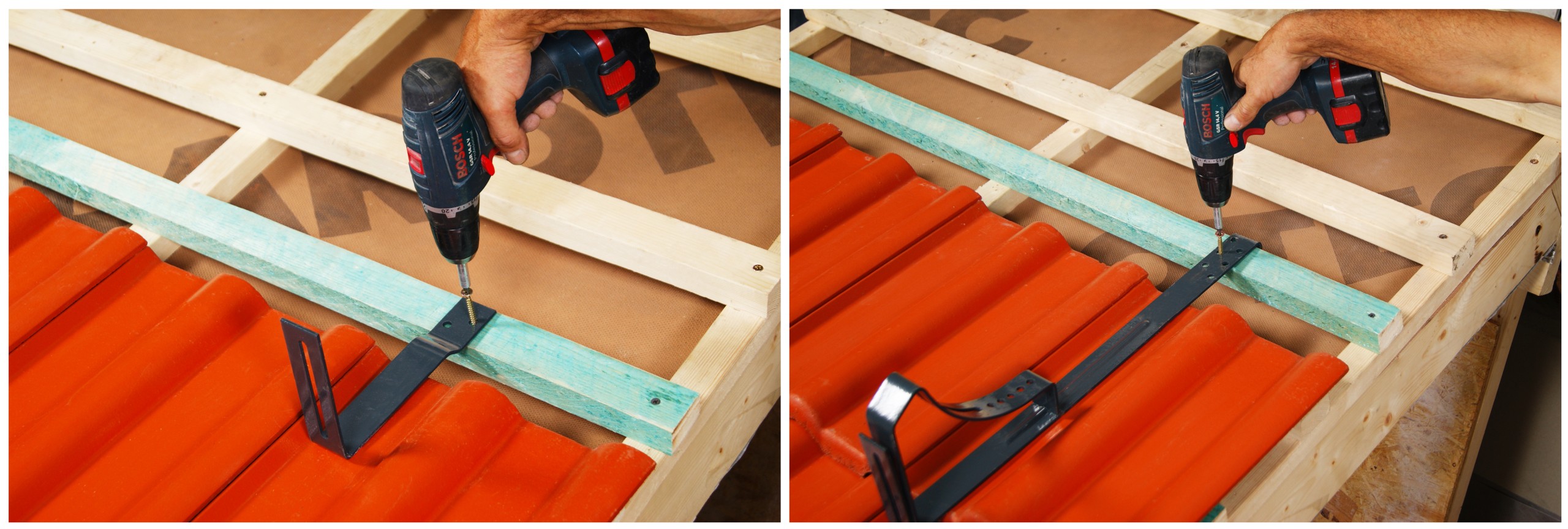

• Брампи, встановлені на дахах, покриті керамічною та бетонною плиткою, кріпиться до допоміжних патчів (9). 4 Кронштейн накручує до допоміжних плям з дерев’яними гвинтами з конічною головкою. Ø6 мм х 45 мм або дерев’яні гвинти з шестикутною головкою з діаметром Ø8 мм (5).
• Після закладення плитки в наступному ряду ми встановлюємо верхню частину кронштейна (1b) відповідність і з'єднаємо її з гвинтами з нижньою частиною кронштейна (1a) з гвинтами M8 x 20 мм (2). Верхня кронштейна скручена до допоміжних патчів (9) з дерев’яними гвинтами з конічною головою. Ø6 мм х 45 мм або дерев’яні гвинти з шестикутною головкою з діаметром Ø8 мм (5).
• При встановленні кронштейнів, не забудьте належним чином подрібнити замки в ширині плитки приблизно на 1-2 см від ширини кронштейна.
• Потім до дужки гвинтами. M8 x 20 мм Ми накручуємо колиску димоходу (3) або стебло димоходу, так що платформа лавки (4) або ступінь в горизонтальному положенні ± 3%.
• Платформа для підмітання димоходу накручується гвинтами M8 x 20 мм (2) до колиски через бічні отвори на платформі та колисці. Ми накручуємо стебло димоходу безпосередньо до дужки DBDC-charp
• Кількість кронштейнів залежить від довжини лавки: для лавки довжиною до 1,2 м, ми використовуємо 2 роз'єми, ми використовуємо 3 кронштейни для довжиною 1,5 м, тоді як для 3 м довжиною лавки ви повинні використовувати хв. 6 дужок. Максимальний інтервал дужок може не перевищувати 800 мм.
