WB28 Belka Hanger Bood Book Cope 80x180 Atest

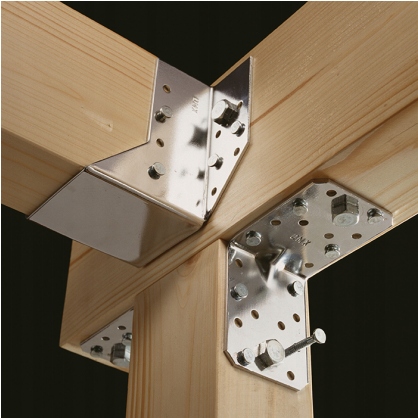

Економічний, легкий, один -підсилювач, стандартний пристосування променів (нахилений зовнішній) до з'єднань дерев’яних балків з дерева, бетону або сталі. Ідеальне рішення для стандартних поперечних променів.

Вішалки виготовлені з оцинкованої сталевої листа з товщиною 2 мм .

Зроблено в декількох десятках розмірів, що відповідають перехрестям променів, що використовуються на ринку.

Параметри:

• Ширина - 80мм
• Висота -180мм
• Глибина - 75 мм
• Товщина аркуша - 2 мм
• dx51d + z2 протикорозійна захист - оцинкована
• Кількість отворів - 40 отворів Ø5мм, 6 отворів Ø11mm
• ємність навантаження

Fastening:

• Ring nails Anchor Ø4
• Conductors for connectors
• wood screws H6K Ø10mm
• Steel scales M10

Технічний малюнок:

• wb1 - 25 x 118 x 75 x 2 [mm]
• wb2 - 38 x 111 x 75 x 2 [мм]
• wb3 - 38 x 141 x 75 x 2 [mm]
• wb5 - 41 x 110 x 75 x 2 [mm]
• wb6 - 41 x 140 x 75 x 2 [мм]
• wb7 - 41 x 170 x 75 x 2 [мм]
48 x
• wb9 - 45 x 138 x 75 x 2 [mm]
• wb10 - 51 x 105 x 75 x 2 [mm]
• wb11 - 51 x 135 x 75 x 2 [mm]
• wb12 - 51 x 165 x 75 x 2 [мм]
• wb13 - 51 x 195 x 75 x 2 [mm]
• wb14 - 60 x 100 x 75 x 2 [мм] x 75 x 2 [мм]
• wb16 - 60 x [мм]
• wb17 - 60 x 190 x 75 x 2 [mm]
• wb18 - 60 x 220 x 75 x 2 [mm] - 64 x 98 x 75 x 2 [мм]
• wb20 - 64 x
• wb21 - 70 x 125 x 75 x 2 [mm]
• wb22 - 70 x 155 x 75 x 2 [mm]
• wb23 - 76 x 122 x 75 x 2 [mm]
• wb25 - 76 x 182 x 75 x 2 [mm]
• 80 x 120 x 75 x 2 [mm]
• wb27 - 80 x 150 x 75 x 2 [mm]
• wb28 - 80 x 180 x 75 x 2 [мм]
• wb29 - 80 x 210 x 75 x 2 [мм]
• wb30 - 100 x 140 x 75 x 2 [мм]
• wb31 - 100 x
• wb32 - 100 x 200 x 75 x 2 [mm] x 75 x 2 [mm]
• wb34 - 115 x 193 x 75 x 2 [mm]
• wb35 - 120 x 160 x 75 x 2 [mm]
• WB36 - 120 x 190 x 75 x 2 [mm]
• wb37 - 140 x 180 x 75 x 2 [mm]
• wb38 - 160 x 170 x 75 x 2 [mm]

Технічна документація:
