Whirlpool AWD AWE AWO ремкомплект LNK304
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2988
Оплачивая «Ремкомплект Whirlpool AWD AWE AWO LNK304» данное изделие из «Части» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Якщо ви потрапили на цей аукціон, це означає, що у вас проблема з програматором у пральній чи сушильній машині Whirlpool, Bauknecht, Polar, Laden, Ignis.
Програматори мають маркування:
Whirlpoolзсерії AWD AWO AWE(наприклад AWE4316/P AWO>D41105
AWO/D4113/P AWO4315/P AWO/E8358 AWO>D5720 AWE6729/P )
Electrolux EWT10115W EWS106410W EWN10470W EDC77550W
Polar PTL PFL(наприклад PTL1000PFL1019 FL1219 AKS189)
Прально-сушильні машини Whirpool AWZ414
Сушильна машина Electrolux EDI96150W

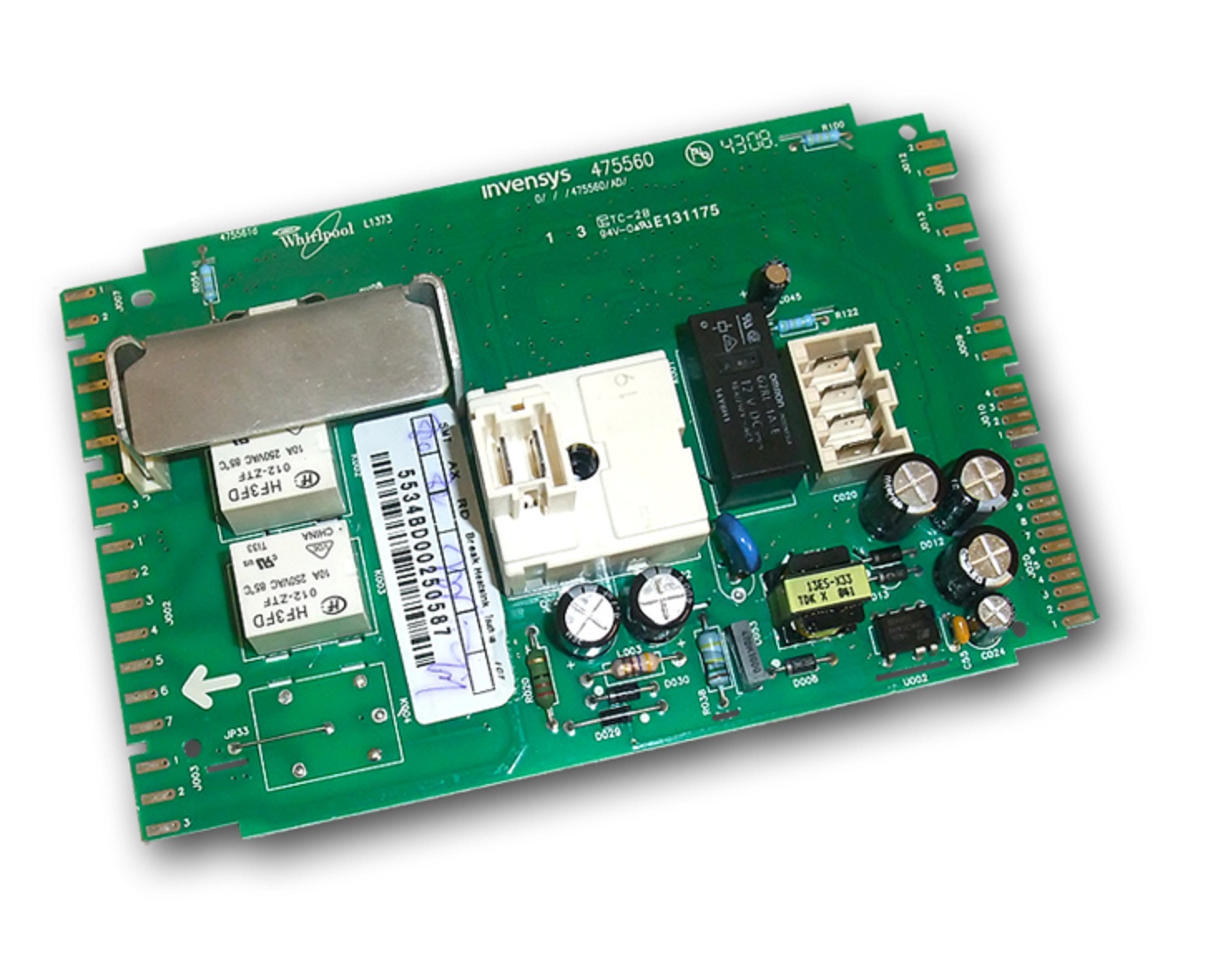

Фотографії програматорів в галереї.
У цих пральних машинах перетворювач, система найчастіше пошкоджується LNK304, резистор R020 22Ом (або 33 Ом), дросель L003 0.47mH (470uH). Завдяки цьому ремкомплекту ви заощадите багато грошей, які витратили б на сервіс.
Програматори випускали три компанії: Bitron, Invensys, а потім Flextronics (заміна Invensys).
Програматори для сушильних машин були виготовлені Diehl Controls Polska (марковані DCP та Diehl AKO)
Програматор використовувався в багатьох моделях пральних машин Whirlpool AWE AWO AWD / наприклад, AWE4316/p AWO/D41105/
Polar PTL 1000 Polar pfl 1019
Пральна-сушильна машина Whirpool AWZ414
та багато інших, джерело живлення яких базується на інтегральній схемі LNK304P.

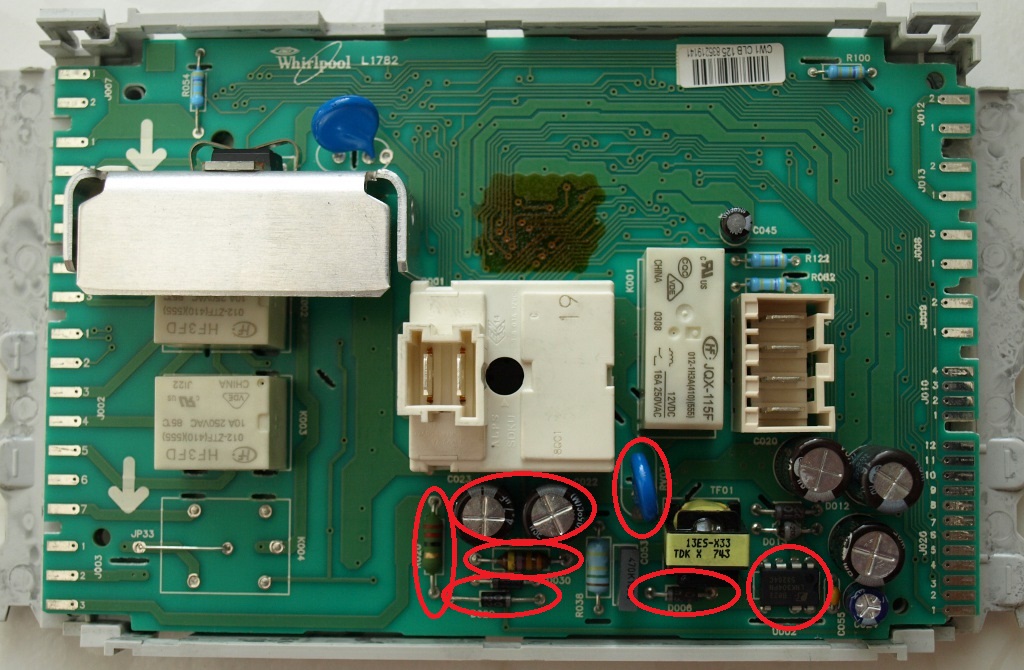

Ремонтний набір складається з:
- U002 - LNK304PN
- Гніздо для системи LNK403PN, дозволяє легко замінити та діагностувати систему в майбутньому без необхідності відпаювати.
- R020 - дротяний резистор 22 Ом / 3 Вт (потужніше ніж оригінальний 2Вт) + дротяний резистор 33 Ом 3 Вт (для L1799, L2158, L2524)
Також у нас є резистори 27 Ом, якщо потрібні, пишіть на електронну пошту.
- L003 - дросель 0,47mH (470µH)/0,5A (краще, ніж той, що був новий, який має лише 0,3A)
- C022, C023 - 2 x конденсатори 4,7 мкФ/400 В 105° (низьке ESR, довговічність 5000 годин замість 2000, як в оригіналі) фірми: VENT
- D029, D030 - 2 x діод 1N4007 (маркування на діодах 1N4007)
ПРИМІТКА:
- D006 - Стабілітрон 200 В (маркування на діоді 3EZ200) не застосовується: L1799, L2158, L2524
- DZ06 - в L1799, L2158, L2524, позначення елемента DZ06
- RV07 - варистор fi 10мм (спочатку слабше всього 7мм)
- Ремонт інструкції.
Програматор L1790 для сушильних машин має інше маркування: U3 - LNK304PN; R47 - дротяний резистор 22 Ом/3 Вт; L1 - дросель 0,47мГн (470мкГн)/0,5А; C17, C18 - 2 x конденсатор 4,7мкФ/400В 105°; D15, D18 - 2 х діода 1N4007 (маркування на діодах 1N4007); D24 - стабілітрон 200 В; RV02 - варістор fi 10 мм
Чи можу я відремонтувати його самостійно?
Ремонт відносно простий, він зводиться до заміни мого комплекту на цей у програміст. З цим впораються навіть початківці електроники, знадобиться лише паяльник. У разі виникнення проблем я допоможу.
Чи завжди відновлення вдається?
У більшості випадків відновлення проходить успішно, і програміст повертається до початкового стану функціональність.
Діагностика пошкодження:
Якщо після ввімкнення пральна машина не подає ознак життя, можете бути впевнені, що програматор пошкоджений, звичайно, за винятком таких несправностей, як обрив кабелю живлення і т. д. Пошкоджений перетворювач LNK304, резистор R020 і дросель L003. Іноді також діоди D029, D030, D006 і варістор RV07. Також рекомендується замінити конденсатори
