Whirlpool ремкомплект L1373 L1782 L1790 L2158

Весь набір НОВИНКА!

Бажаємо вам задоволення від покупок на наших аукціонах!

Якщо ви потрапили на цей аукціон, це означає, що у вас проблема з програматором у пральній або сушильній машині Whirlpool, Bauknecht, Polar, Laden, Ignis.

Програматори мають маркування L1373 L1782 L1790 (для сушарки) L1799 L2158 L2524.

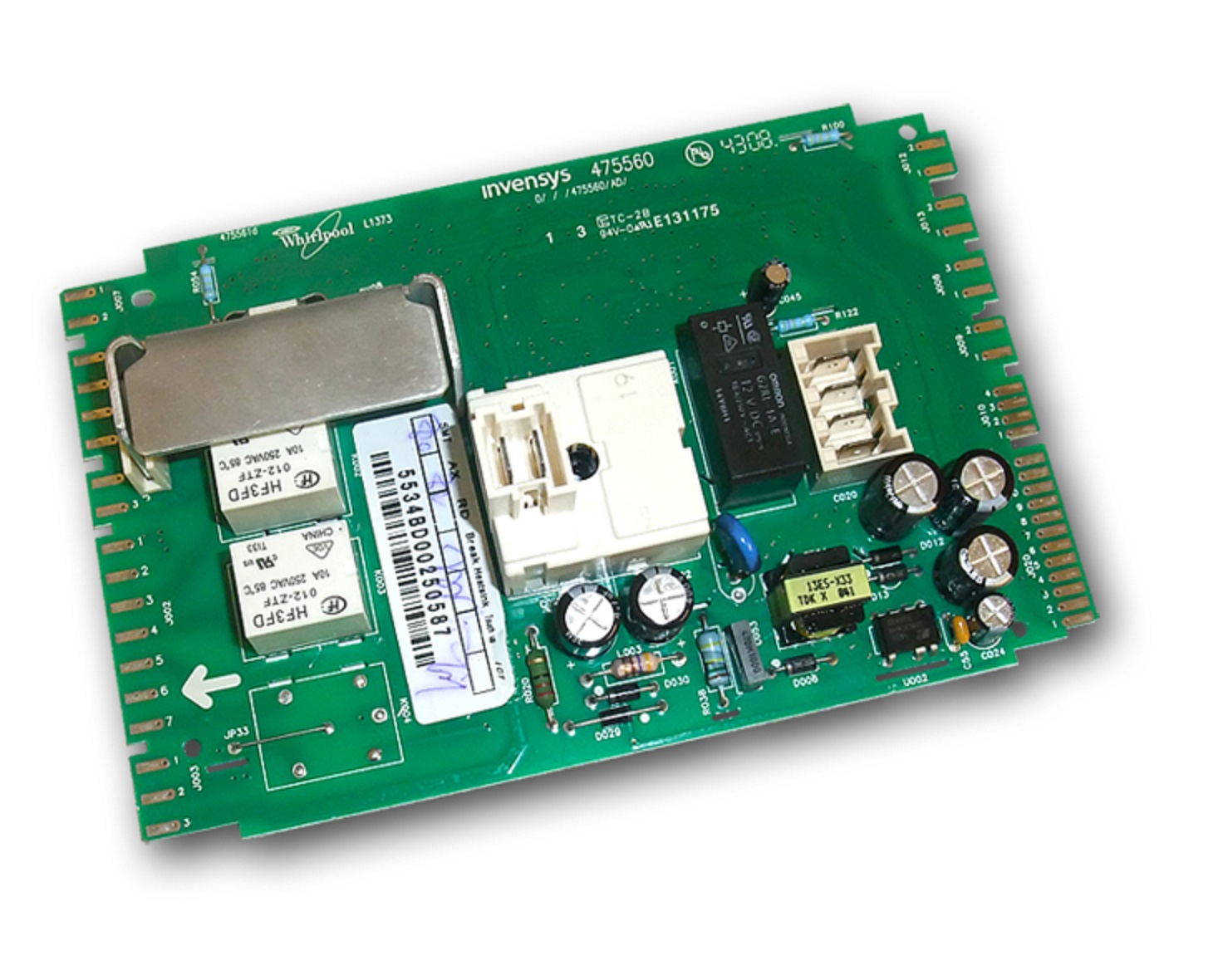

Фотографії програмістів у галереї.

У цих пральних машинах найчастіше пошкоджуються перетворювач, система LNK304, резистор R020 22 Ом (або 33 Ом) і дросель L003 0,47 мГн (470 мкГн). Завдяки цьому ремкомплекту ви заощадите багато грошей, які б витратили в сервісному центрі.

Програматори випускали три компанії: Bitron, Invensys, а потім Flextronics (замінила Invensys).

Програматори для сушильних машин виготовлені Diehl Controls Polska (марковані DCP та Diehl AKO)

Програматор використовувався в багатьох моделях пральних машин Whirlpool AWE AWO AWD / наприклад, AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

Пральна машина Whirpool AWZ414

та багато інших, джерело живлення яких базується на інтегральній схемі LNK304P.

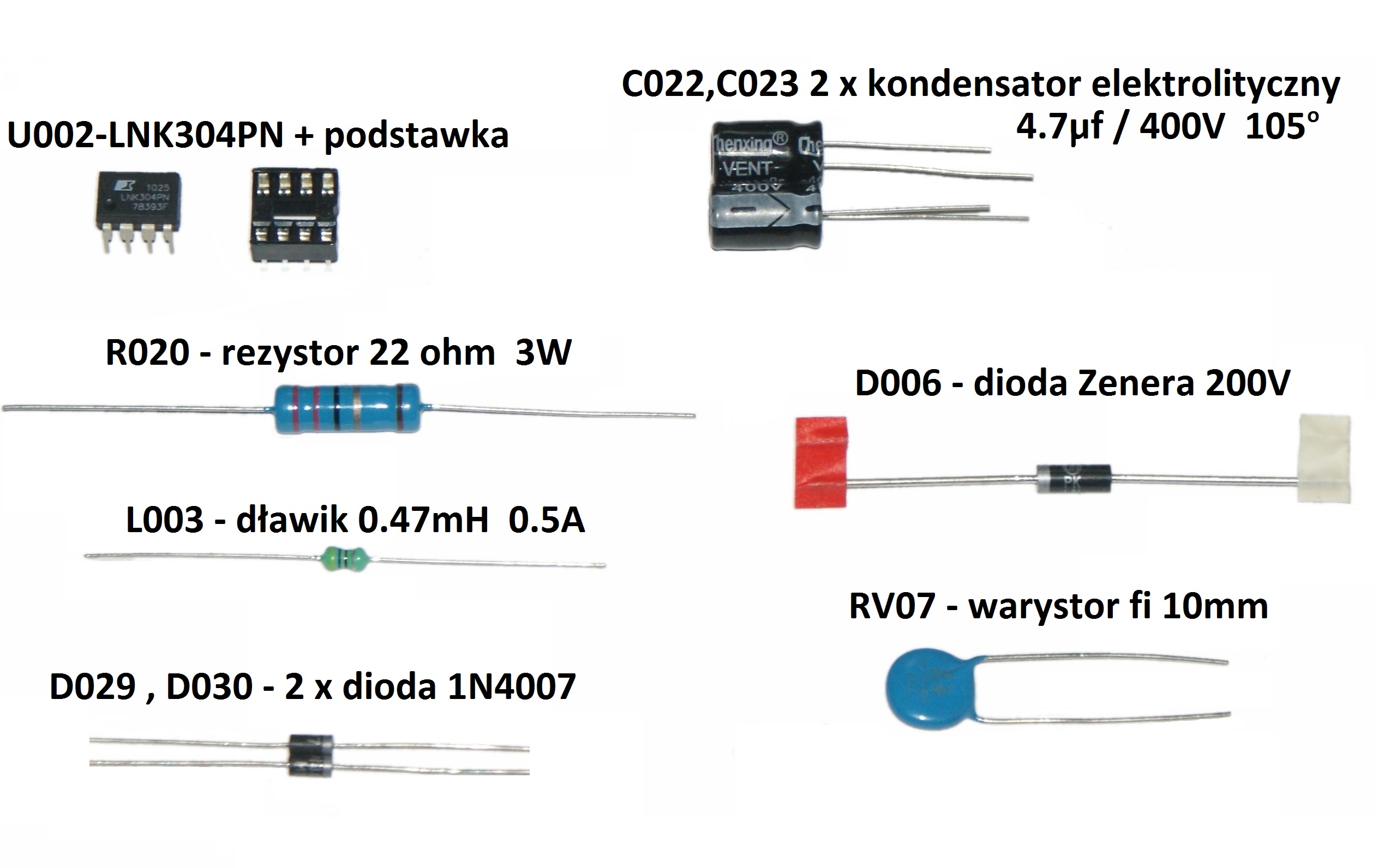

Ремонтний набір складається з:

- U002 - LNK304PN

- Гніздо для системи LNK403PN дозволяє легко замінити та діагностувати систему в майбутньому без необхідності відпаювання.

- R020 - дротяний резистор 22 Ом / 3 Вт (потужніше, ніж оригінальний 2 Вт) + дротяний резистор 33 Ом 3 Вт (для L1799, L2158, L2524)

У нас також є резистори на 27 Ом, якщо вони вам потрібні, надішліть електронний лист.

- L003 - дросель 0,47 мГн (470 мкГн)/0,5 А (краще, ніж новий, який має лише 0,3 А)

- C022, C023 - 2 x конденсатори 4,7 мкФ/400 В 105° (низьке ESR, термін служби 5000 годин замість 2000, як в оригіналі) фірмовий компанії: ВЕНТ

- D029, D030 - 2 x 1N4007 діод (позначення на діодах 1N4007)

ПРИМІТКА:

- D006 - Стабілітрон 200 В (позначення на діоді 3EZ200) не застосовується: L1799, L2158, L2524

- DZ06 - у L1799, L2158, L2524 позначення елемента DZ06

- RV07 - варистор fi 10 мм (спочатку слабший, лише 7 мм)

- Інструкції з ремонту.

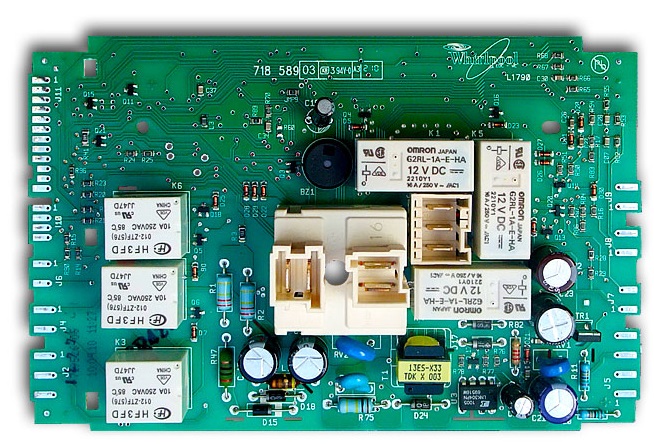

Програматор L1790 для сушильних машин має інші позначення: U3 - LNK304PN; R47 - дротяний резистор 22 Ом/3 Вт; L1 - дросель 0,47мГн (470мкГн)/0,5А; C17, C18 - 2 x конденсатор 4,7мкФ/400В 105°; D15, D18 - 2 х діода 1N4007 (маркування на діодах 1N4007); D24 - стабілітрон 200 В; RV02 - варистор fi 10мм

Чи можу я виконати ремонт самостійно?

Ремонт відносно простий, він зводиться до заміни мого набору на той, який є в програматорі. З цим впораються навіть початківці електроники, знадобиться лише паяльник. Якщо у вас виникнуть проблеми, я допоможу.

Чи завжди ремонт проходить успішно?

У більшості випадків відновлення проходить успішно, і програміст повертається до початкової роботи.

Діагностика пошкодження:

Якщо пральна машина не подає ознак життя після ввімкнення, ви можете бути впевнені, що програматор пошкоджений, звичайно, якщо виключити такі несправності, як обрив кабелю живлення тощо. Конвертер LNK304, R020 резистор і дросель L003 пошкоджені. Іноді також діоди D029, D030, D006 і варістор RV07. Також рекомендується замінити конденсатори, які входять в комплект, щоб продовжити термін служби програматора.

УВАГА!! Перед початком будь-яких дій обов'язково відключіть живлення!!!

Поради:

1. Завжди припаюйте гніздо, що входить до комплекту постачання, це дозволить вам легко замінити систему, не відпаюючи її через кілька років.

2. Замінимо всі елементи набору, чому один елемент повинен замикати і псувати інші.

3.Іноді є захисне покриття, його легко видалити, зішкрібши або нагрівши паяльником.

4.Спаяйте всі елементи набору згідно прикладеного креслення в потрібному напрямку, я завжди доступний по електронній пошті, тому проблем не буде.

5. Ми завжди проводимо тест перевірки ремонту в програматорі, розміщеному в пральній машині, оскільки плата має неізольоване джерело живлення, тому ми замінюємо елементи та підключаємо плату в пральній або сушильній машині. Ви можете перевірити його поза пральною машиною, але лише якщо ви використовуєте ізоляційний трансформатор.

6.Після ремонту очистіть програматор і захистіть його шаром уретанового клею або лаку для нігтів, таким чином захистивши системи від вологи.
