ПОКРІВЕЛЬНИЙ ПІДЙОМНИК/ ЛЕБІДКА ДРАБИННА/ ПІДІЙНИК - DRABEST

Параметри виробу:

Розміри підйомника в складеному вигляді:

p>

• загальна ширина капота 630 мм
• внутрішня ширина капота 580 мм
• максимальна довжина капота до 12,5 м

Допустиме навантаження підйомника: до 125 кг

Довжина троса: 12 м

Вага підйомника (всі елементи): 90 кг

Швидкість підйому: середня 10 м/хв

Максимальна висота до даху: 6,5 м

Сходова лебідка безпечна, універсальна, легко та швидко встановлюється, а головне легка та стійка до механічних пошкоджень.

Користувач товару ліфт зобов'язаний суворо дотримуватись правил монтажу та експлуатації ліфта, основних правил охорони праці, пов'язаних з роботою на висоті.

Лебідка DRABEST - це універсальний і надійний продукт, рекомендований для швидкого транспортування, наприклад, черепиці або інших предметів. Це міцно, а легке збирання без використання інструментів економить час і витрати на робочу силу!

Легкі рами сходів створюють модульну систему, яка дає багато можливостей конфігурації.

Алюмінієві сходинки з профілю 28х28мм та стрингери з профілю 82х25мм.

Вага всіх елементів підйомника 90кг!

Максимальна довжина підйом до 12,5 м (довжина мотузки: 12 м)

Максимальне навантаження 125 кг

Жорстка ЗВАРЕНА конструкція

Макс. висота до даху: 6,5 м

Драбинні рами

Сходині рами двох довжин: 1,06 м і 1,85 м. Кожна рама являє собою жорстку зварену конструкцію, що складається з поздовжніх елементів з легкого алюмінієвого профілю та рифлених щаблів з профілю 28 мм х 28 мм.

Шарнірна рама

Шарнірна рама являє собою жорстку зварну конструкцію, що складається з поздовжніх елементів з алюмінієвого профілю та гофрованих погонів з профілю 28 мм х 28 мм. Рама оснащена елементами, які виконують роль шарніра.

Приводна рама

Привідна рама являє собою жорстку зварну конструкцію, що складається з лонжеронів, виготовлених з алюмінію профіль і прогони з насічкою, виготовлені з профілю розміром 28 мм х 28 мм. Рама оснащена лебідкою з джерелом живлення 230 В змінного струму.

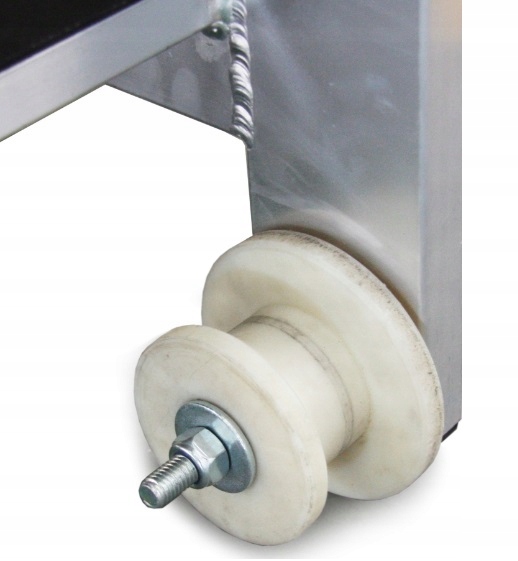

Транспортний візок

Транспортні візки виготовлені з алюмінієвої рами та покриті водонепроникна, протиковзка фанера.

p>

Телескопічна опора

Телескопічна опора виготовлена ​​з алюмінієвих труб. Він регулюється по висоті.

Монтажний кронштейн

Монтажний кронштейн призначений для захисту рами приводу (№ 5) від неконтрольованого переміщення пристрою.

Галерея продуктів:

Перелік елементів:

• каркас драбини 1,85 м зі стабілізатором / № 1 / - 1 шт.
• каркас драбини 1,85 м / № 2 / - 3 шт < /li>
• драбинна рама 1,06 м / № 3 / - 2 шт.
• Шарнірна рама / № 4 / - 1 шт. - 1 шт.
• транспортний візок / № 6 / - 1 шт.
• Телескопічна опора / № 7 / - 1 шт. 8 / – 1 шт

Розміри транспортувального візка:

• основа: довжина - 760 мм, ширина - 720 мм
• опора (спинка): висота 230 мм, ширина - 720 мм. в цьому. Якщо ви хочете транспортувати, наприклад, довгу балку, ви можете легко відкрити бічні стінки, щоб продукт міг поміститися.

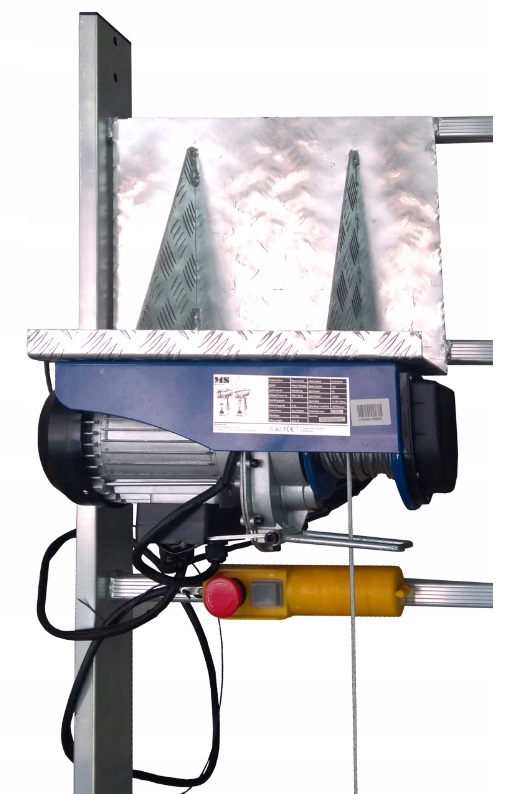

ДВИГУН ЛЕБІДКИ

Двигун лебідки є серцевиною всієї конструкції. Двигун максимальною вантажопідйомністю до 400 кг. Оснащений мотузкою довжиною 12 м, яка дозволяє витягнути коляску на потрібну висоту. Управління ліфтом здійснюється за допомогою дротового пульта дистанційного керування, що дозволяє керувати двигуном з безпечної відстані, зберігаючи при цьому постійний візуальний контакт з працюючим двигуном, завдяки чому оператор може зреагувати в будь-який момент. Крім того, двигун оснащений запобіжними гальмами, які захищають трос від надмірного намотування та розмотування. Двигун кріпиться на 4 гвинти до спеціальної алюмінієвої конструкції (шашка товщиною 3 мм), яка приварюється до драбинної частини.

• Потужність двигуна 1200Вт
• Напруга живлення - 230В
• Швидкість підйому - 10 м/хв
• Довжина кабелю дистанційного керування - 1 ,5 м

ШИРОКИЙ СТАБІЛІЗАТОР

Рама драбини оснащена широким стабілізатором довжиною 1200 мм, який забезпечує міцну опору для всієї лебідки. Стабілізатор виготовлений з профілю перерізом 60х20 мм і монтується за допомогою монтажного комплекту, що входить до лебідки. Торці стабілізатора оснащені спеціальними протиковзкими ніжками, які захищають конструкцію від неконтрольованого зісковзування.

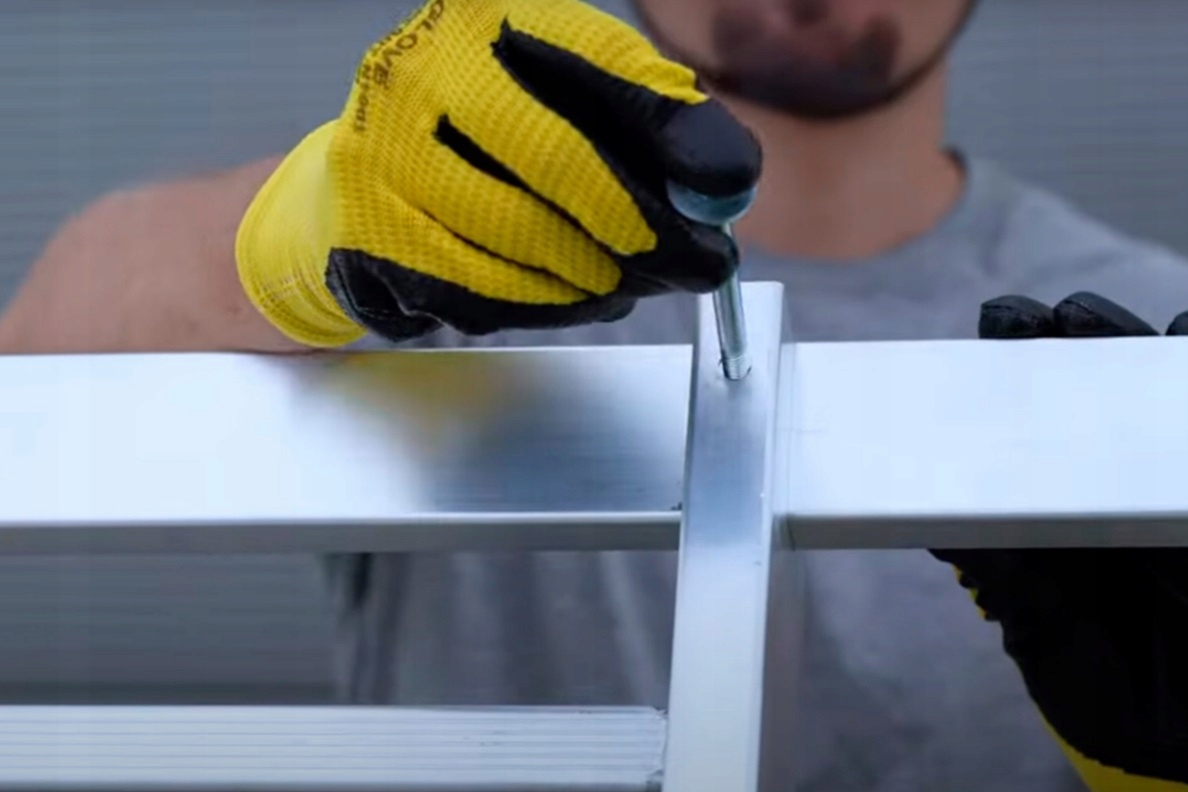

*На фото показано встановлення стабілізатора за допомогою гвинтів.

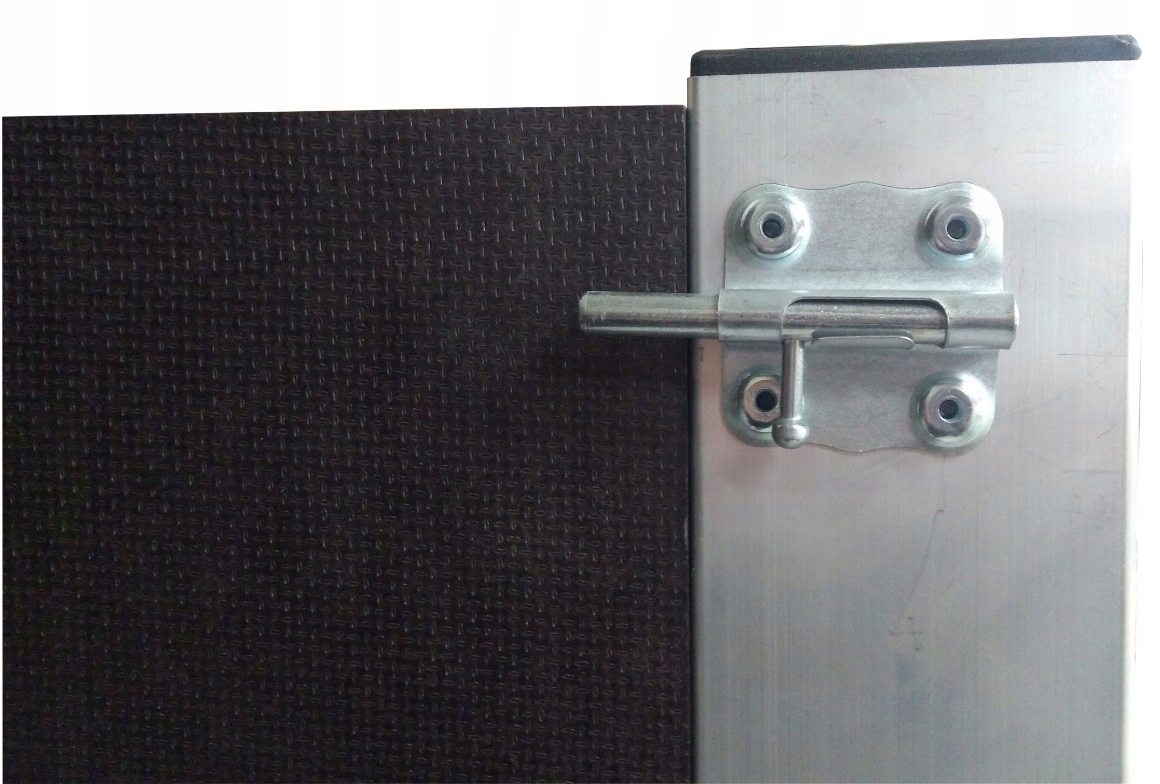

Універсальна засувка - захисна засувка

Засувка захищає бічні кришки від неконтрольованого відкривання, завдяки чому візок повністю захищений з 3 сторін під час роботи (2x сторони + задня частина візка). Кожна кришка закріплена 2 болтами.

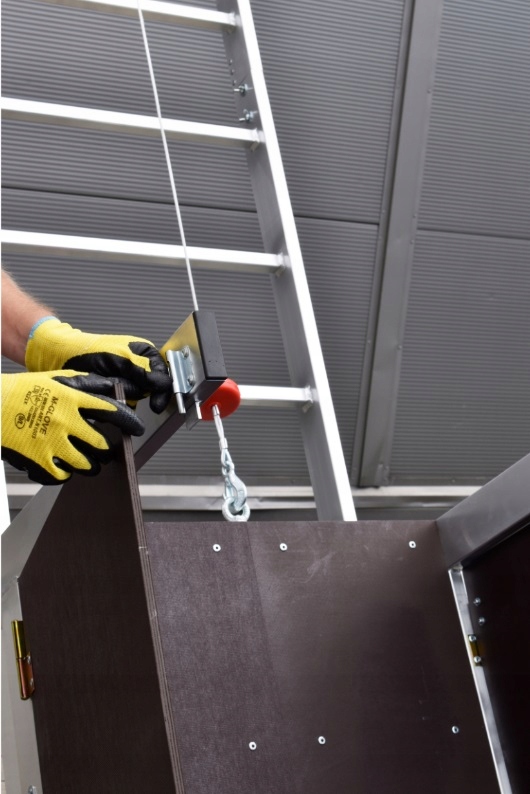

Бічна кришка для коляски

Чохол виготовлений з фанери товщиною 9 мм і захищений захисним шаром, що робить його стійким до погодних умов. Його універсальність означає, що ми використовуємо чохол лише тоді, коли він нам потрібен. Завдяки використаним петлям можна швидко та легко повністю демонтувати кришку.

Міцні зварні щаблі.

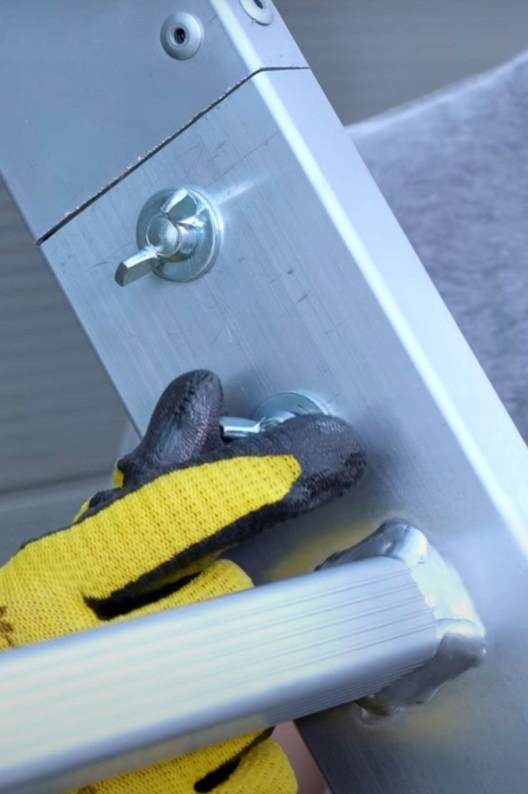

Монтаж окремих елементів ліфта

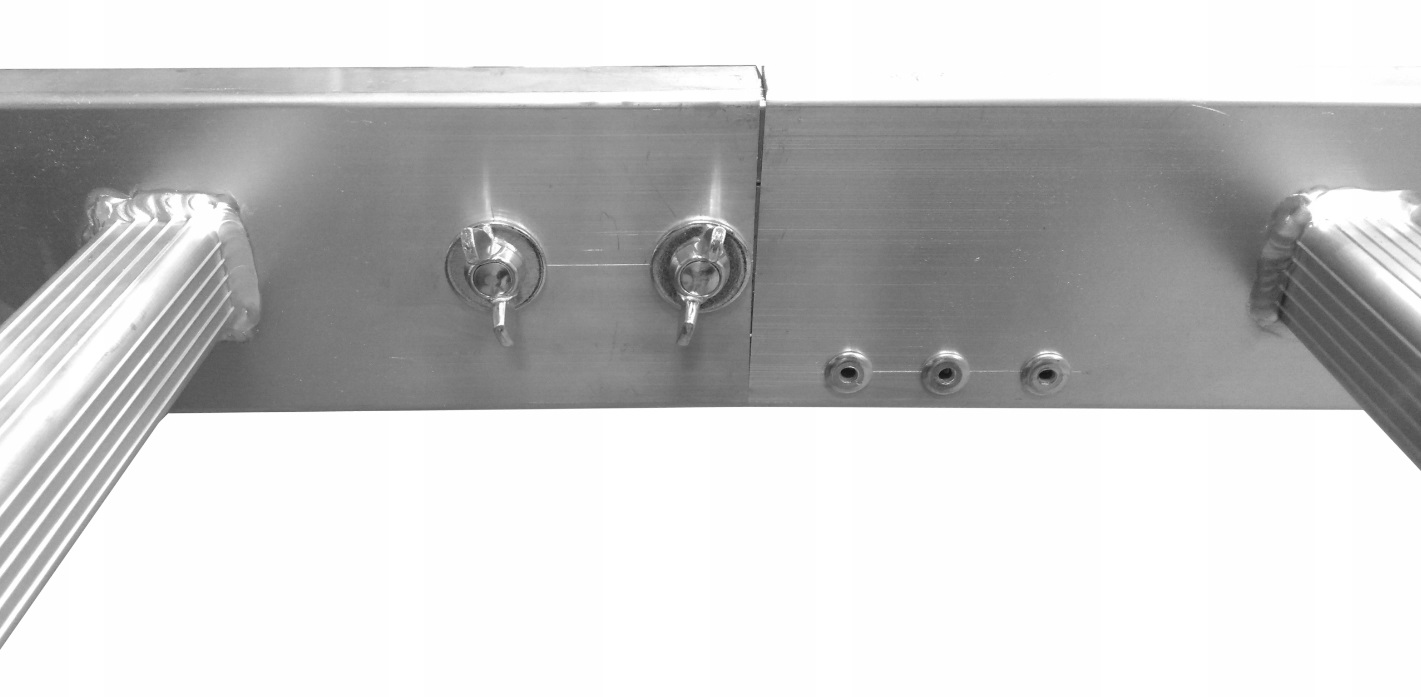

Сегменти збираються шляхом розміщення однієї частини драбини на спеціальному сталевому з’єднувачі, розташованому в другій секції драбини, та скручування (фіксації) цих сегментів за допомогою так званих гвинтів. метелики. Таким чином ми отримуємо міцне з’єднання, зберігаючи легкість монтажу. Універсальність такого з’єднання полягає в тому, що можна з’єднувати будь-які сегменти.
