WM-150x2,5-60 Анкерна консоль для монтажу вікон ПВХ дерево алюміній KNELSEN

Код: 17794748123
Як замовити
537 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №135325465
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3000

Просматривая «WM-150x2,5-60 Анкерная консоль для крепления окон ПВХ дерево алюминий KNELSEN» данное изделие из «Анкеры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

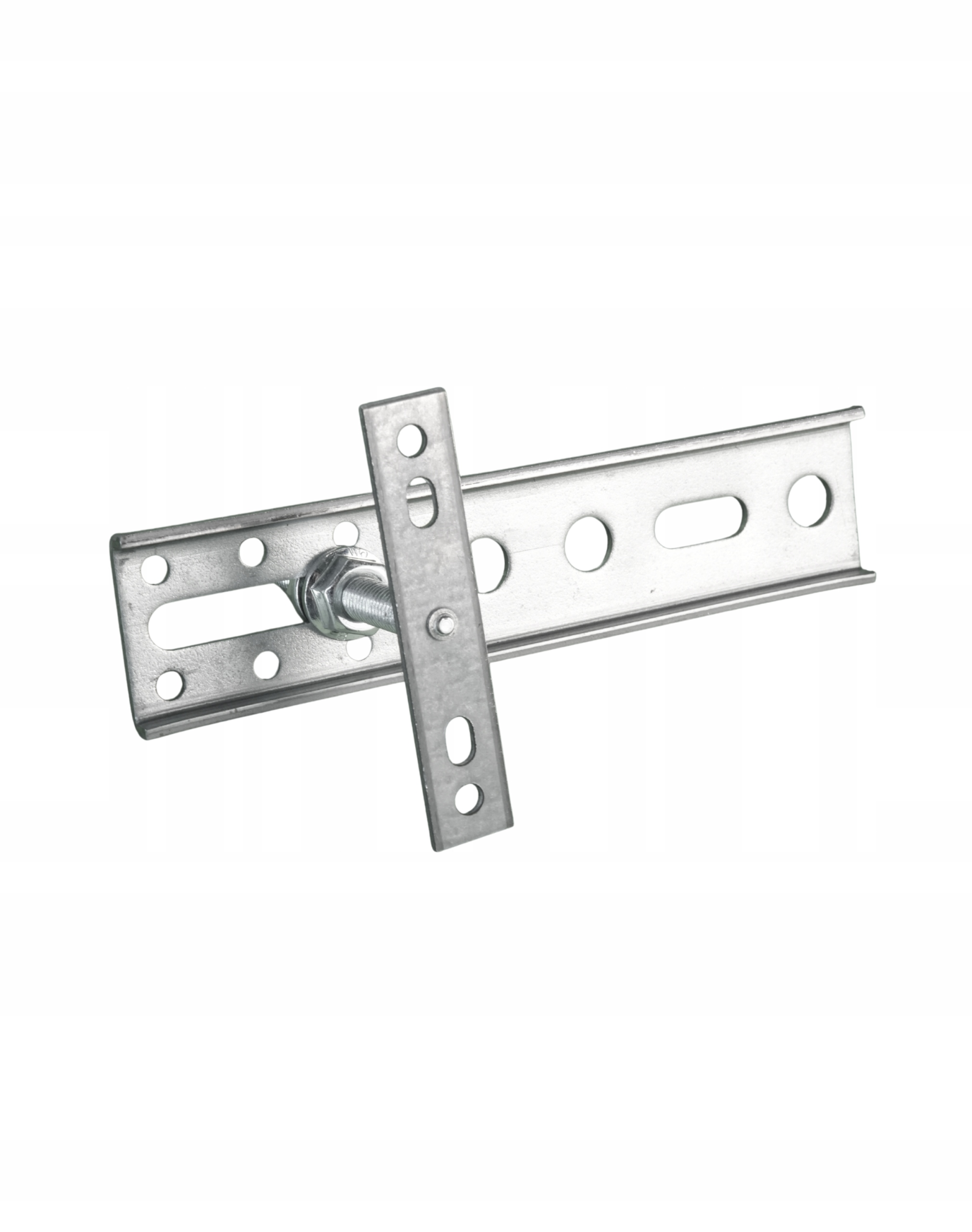

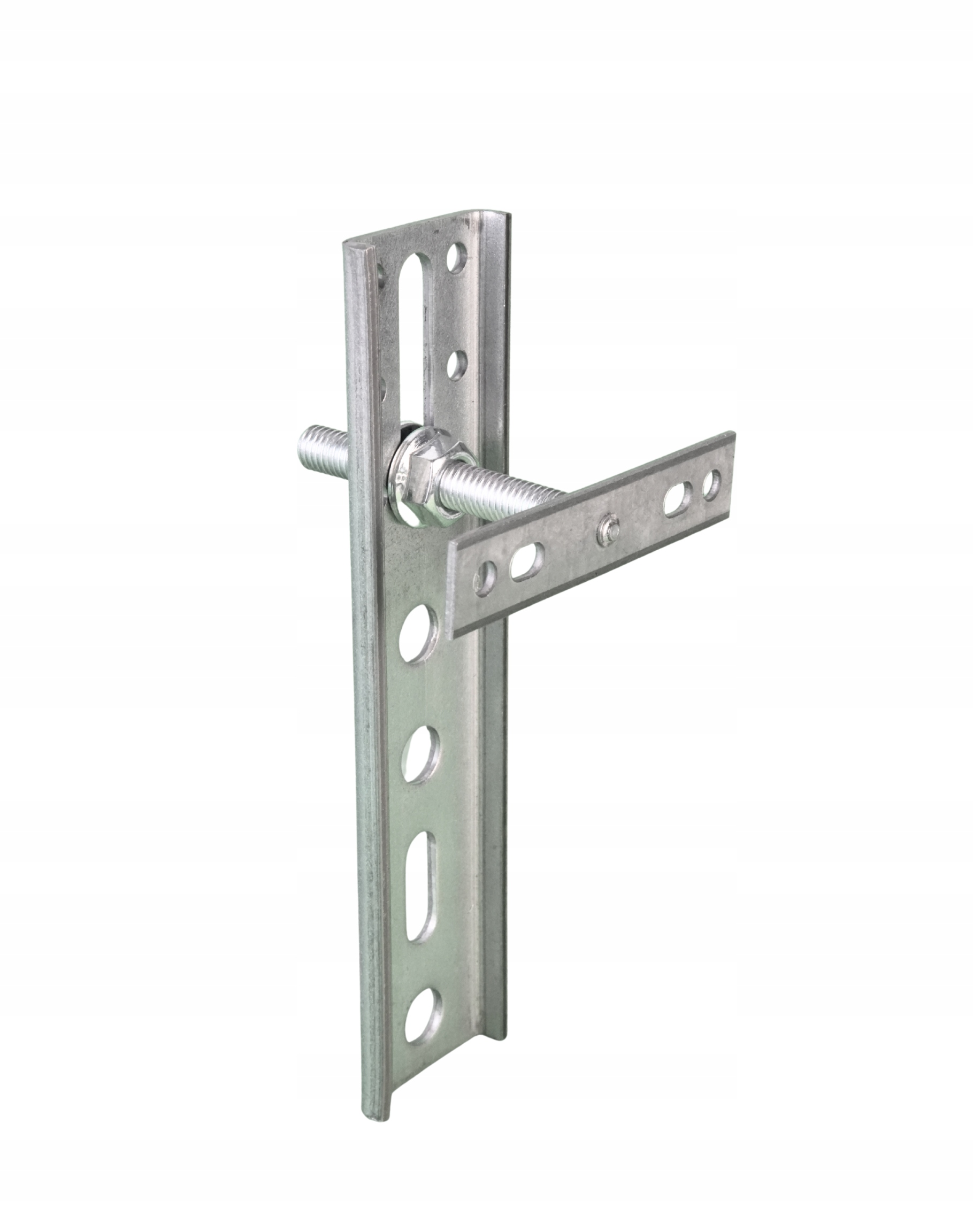

Професійна консоль (анкер) WM-150x2,5-60 для монтажу вікна з об'ємним регулюванням

  • Анкер WM можна використовувати для кріплення знизу та збоку
  • Підходить для всіх систем (алюміній, дерево та пластик)
  • Можливість тривимірного регулювання для компенсації допусків монтажу
  • Використовується для перепадів висоти від 12 мм до 50 мм
  • Кріплення без блокування
  • Кріплення вікон відповідно до класу міцності RC2
  • Максимальне навантаження перевірено ift Rosenheim

Інструкції зі складання

Консоль WM призначена для монтажу вікна без свердління отворів під дюбелі. Ця система підходить тільки для будівельних майданчиків, де немає теплоізоляції. У разі бокового монтажу спочатку прикріпіть до вікна регулювальний елемент і закрутіть першу гайку до упору. Тепер ви можете прикріпити анкер до стіни як мінімум двома відповідними кріпленнями. Регулювання по боках і глибині, а також кріплення виконуються за допомогою гвинтового з'єднання в довгастому отворі. Рекомендований монтажний зазор для безпроблемного встановлення становить від 15 до 35 мм.

1. ift Rosenheim

номер підтвердження

Кесарів розтин перевірено на перенесення навантаження:

11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01

Для матеріалу товщиною 1,5 мм:

  • При розширенні 30 мм: максимальне навантаження становить 136 кг
  • При 50 мм: 80 кг
  • При 70 мм: 44 кг
  • При розширенні 100 мм, 130 мм і 160 мм - немає даних

Для матеріалу товщиною 2,5 мм:

  • Розширення 30 мм: 175 кг
  • 50 мм: 110 кг
  • 70 мм: 58 кг
  • 100 мм: 27 кг*
  • 130 мм: 14 кг*
  • 160 мм: 8 кг*

Для матеріалу товщиною 3,0 мм:

  • Розширення 30 мм: 208 кг*
  • 50 мм: 160 кг*
  • 70 мм: 114 кг
  • 100 мм: 44 кг
  • 130 мм: 27 кг
  • 160 мм: 14 кг

*Приблизні значення на основі звітів про випробування

 2. ift Rosenheim

номер підтвердження

Кесарів розтин перевірено на перенесення навантаження:

12-002151-PR07_PB-E03-09-de-02, 21-001960-PR02 PB 04-K26-09-de-01

Для шва шириною 36 мм:

  • Максимальне навантаження становить 68 кг

Для шва шириною 54 мм:

  • Максимальне навантаження становить 43 кг

Технічні характеристики

Номер продукту: K-40508109

Кріплення: зверху, збоку, знизу

Довжина (l): 150 мм

Товщина матеріалу: 2,5 мм

Профіль: U профіль

Довжина хвостовика: 60 мм

КНЕЛСЕН

компанія, що спеціалізується на проектуванні та виробництві професійних систем кріплення для енергозберігаючих вікон та дверей. Він надає інноваційні монтажні рішення, включаючи консолі, анкери, підвіконні кронштейни та системи кріплення для ролетних коробок, які забезпечують стабільну та безпечну установку вікон та дверей у шарі ізоляції будівлі.
