XL4015 Регулятор напруги з дисплеєм DC-DC
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 90
Оплачивая «XL4015 Регулятор напруги з дисплеєм DC-DC» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
XL4015 Регулятор напруги з дисплеєм DC-DC 5A - ЗНИЖУВАЛЬНИЙ ПЕРЕТВОРЮВАЧ
⭐️ ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ З ВОЛЬТМЕТРОМ
Електроживлення є одним із найважливіших питань у створенні електронних пристроїв. Загалом, без хорошого джерела живлення наша система не працюватиме.
Варто вибрати модуль, який забезпечить нам відповідну напругу та буде достатньо ефективним за струмом.
✨ КОРОТКО:
- Тип перетворювача: знижуючий
- Вхідна напруга: 5 - 30 В
- Вихідна напруга: 0,8–29 В
- Вихідний струм: 0–4,5 A
- Максимальний вихідний струм: 5 A
- Максимальна вихідна потужність: 75 Вт
- Регулювання вихідного струму та напруги за допомогою потенціометра
- Два дисплеї з амперметром і вольтметром
⭐️ ПЕРЕТВОРЮВАЧ DC-DC НА СИСТЕМІ XL4015
Понижуючий перетворювач побудовано на відомій і популярній схемі XL4015 - це один із найцікавіших варіантів.
Це перетворювач постійного струму в постійний струм, тобто він перетворює постійну вхідну напругу на постійну напругу на виході. Ми можемо подавати напругу на вхід перетворювача від 5 В до 38 В.
☝️ Універсальний конвертер із широким спектром застосування
☝️ Перетворювач типу BUCK без гальванічної розв'язки.
⭐️ РЕГУЛЮВАННЯ НАПРУГИ ТА СТРУМУ
✔️ Вихідна напруга – від перетворювача регулюється багатооборотним потенціометром, розташованим на модулі. Регулювання відбувається в діапазоні від 0,8 В до 29 В. Пам'ятайте, що вихідна напруга має бути нижчою за вхідну.
✔️ Вихідний струм – Ця модель оснащена регульованим максимальним вихідним струмом. Таке обмеження ідеально підходить для належного заряджання елементів Li -Ion, Li-Pol тощо. Вихідний струм регулюється багатооборотним потенціометром, як і вихідна напруга. Модуль XL4015 може забезпечити максимальний струм 5 А (потрібен радіатор). Безперервний струм можливий при 4,5 А.
☝️ Досягнення обмеження струму сигналізується відповідним діодом.
☝️ Від перетворювача можна отримати максимум 75 Вт потужності.
⭐️ ДВА ЕКРАНИ
Конвертер має два вбудовані дисплеї. На них відображаються поточні робочі параметри конвертера:
- Верхній: Вихідна напруга, колір: червоний
- Нижній: Вихідний струм, колір: червоний

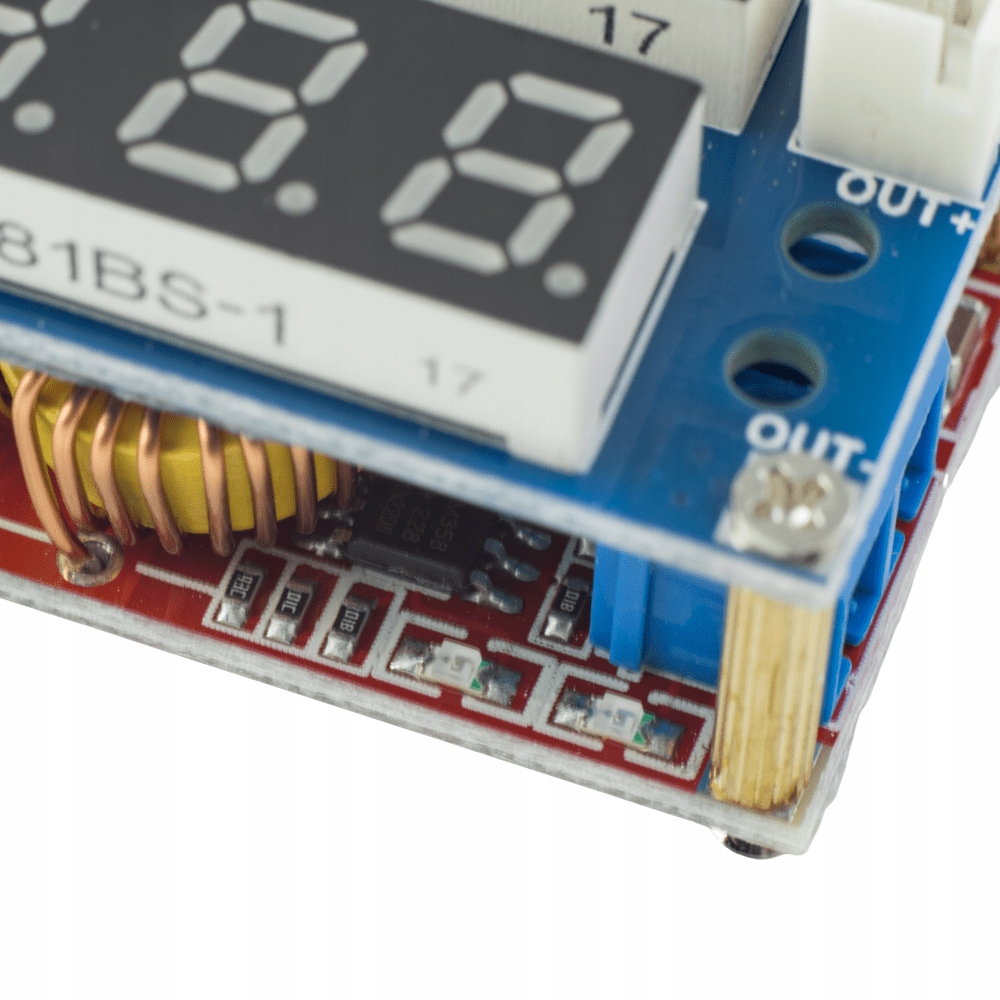

⚙️ ОПИС КОМПОНЕНТІВ КОНВЕРТЕРА
1️⃣ Червоний світлодіодний дисплей: вольтметр
2️⃣ З’єднувач не використовується
3️⃣ гвинтовий роз’єм вихідної напруги
4️⃣ світлодіоди, що вказують на кінець заряджання акумулятора Li-Ion, Li-Pol (загоряється, коли струм споживання падає нижче 100 мА)
5️⃣ Світлодіодний індикатор активного заряджання (світиться, коли поточне споживання струму перевищує 100 мА)
6️⃣ Червоний світлодіодний дисплей: амперметр
7️⃣ роз’єм послідовного зв’язку – не використовується
8️⃣ Гвинтовий роз’єм вхідної напруги
9️⃣ Світлодіод CC/CV, сигналізація обмеження струму
1️⃣0️⃣ Регулювання вихідної напруги
1️⃣1️⃣ Коригування обмеження вихідного струму
⚙️ ПАРАМЕТРИ ЗНИЖУЮЧОГО КОНВЕРТЕРА XL4015
- Тип перетворювача: понижуючий, понижуючий
- Вхідна напруга: 5–30 В
- Вихідна напруга: 0,8 - 29 В (регульований)
- Система перетворювача: XL4015
- Вихідний струм: 0 - 4,5 A ( регульований )
- Максимальний вихідний струм: 5 A (з додатковим радіатором)
- Максимальна вихідна потужність: 75 Вт
- Захист від короткого замикання: Так, обмеження 8 A
- Захист від перегріву: Так
- Ефективність : Макс. 95%
- Частота: 300 кГц
- Два дисплеї1️⃣ Вольтметр2️⃣ Амперметр < /li>
- Три світлодіоди(індикація роботи перетворювача)
- Робоча температура: -40 ÷ 85 °C
- Розміри: 51 x 26 x 15 мм
- У комплекті:конвертер, монтажні стовпи, гвинти
️⚠️ ПРИМІТКИ
- Пристрій регулює напругу, знижуючи її (понижуючи). Напруга живлення має бути вищою за бажану вихідну напругу.
- Неправильне підключення полярності живлення призведе до пошкодження системи.
- Пристрій призначений для досвідчених інженерів-електронників. Для цього потрібні базові знання електроніки та вміння паяти та з’єднувати схеми. Компанія не несе відповідальності за неправильне встановлення пристрою.
- Перед підключенням цільової системи до перетворювача/стабілізатора скористайтеся вольтметром, щоб переконатися, що встановлено відповідну вихідну напругу.
