Xr2206 1HZ-1MHz модуль функціональний генератор DIY KIT
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Просматривая «Xr2206 1HZ-1MHZ модуль функциональный генератор DIY KIT», вы можете быть уверены, что данный товар из каталога «Генераторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

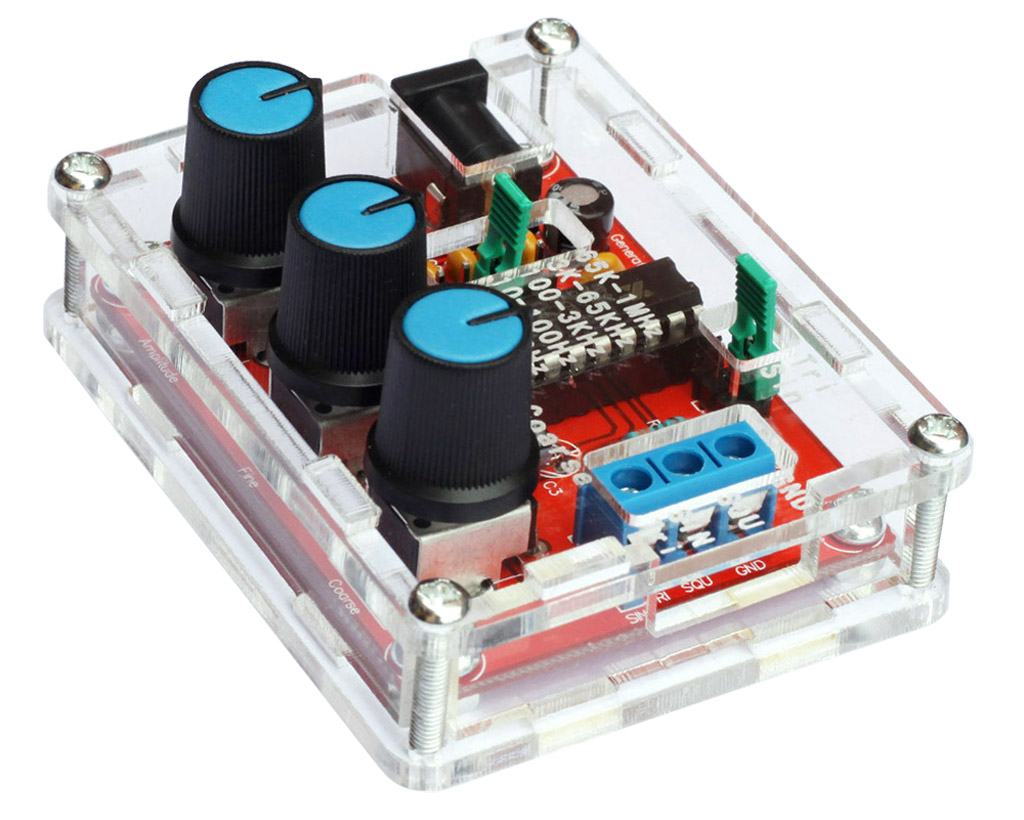

Модуль функціонального генератора XR2206, діапазон 1 Гц - 1 МГц - набір для самостійного збирання
Предметом продажу є повний набір для самостійної збірки генератора функцій 1Гц-1МГц. Набір повний, включає плату, всі компоненти, роз'єми, потенціометри і корпус. Збірка вимагає певних знань, як користуватися паяльником, але набір не містить компонентів SMD, тому збірка системи не повинна викликати особливих проблем. У набір входить монтажна схема з переліком елементів (англійською).
Параметри:
- Напруга живлення: 9-12 В постійного струму
- Типи вихідного сигналу: квадратний, синусоїдний і трикутний
- Імпеданс: 600 Ом + 10%
- Вихідна частота: 1 Гц-1 МГц
Синусоїда:
- Амплітуда: 0-3 В при живленні від 9 В постійного струму
- Спотворення: менше 1% (на 1 кГц)
- Рівномірність: + 0,05 дБ 1 Гц-100 кГц
Сигнал прямокутної форми:
- Амплітуда: 8 В (без навантаження) при живленні 9 В постійного струму
- Час наростання: менше 50 нс (при 1 кГц)
- Час спаду: менше 30 нс (при 1 кГц)
- Симетрія: менше 5% (при 1 кГц)
Трикутний сигнал:
- Амплітуда: 0-3 В для джерела живлення 9 В постійного струму
- Лінійність: менше 1% (до 100 кГц) 10 мА
