Xr2206 1HZ-1MHz модуль функціональний генератор DIY KIT
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 24
Оплачивая «Xr2206 1HZ-1MHZ модуль функциональный генератор DIY KIT», вы можете быть уверены, что данное изделие из каталога «Генераторы» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Генератор функцій XR2206, набір для самостійного збирання
Пристрій є модулем, який дозволяє генерувати такі сигнали:
- Прямокутник
- Трикутник
- Синусоїда
Амплітуду трикутника та синусоїди можна регулювати від 0 до 3 В.
Амплітуду прямокутної хвилі можна регулювати в діапазоні від 0 до 8В.

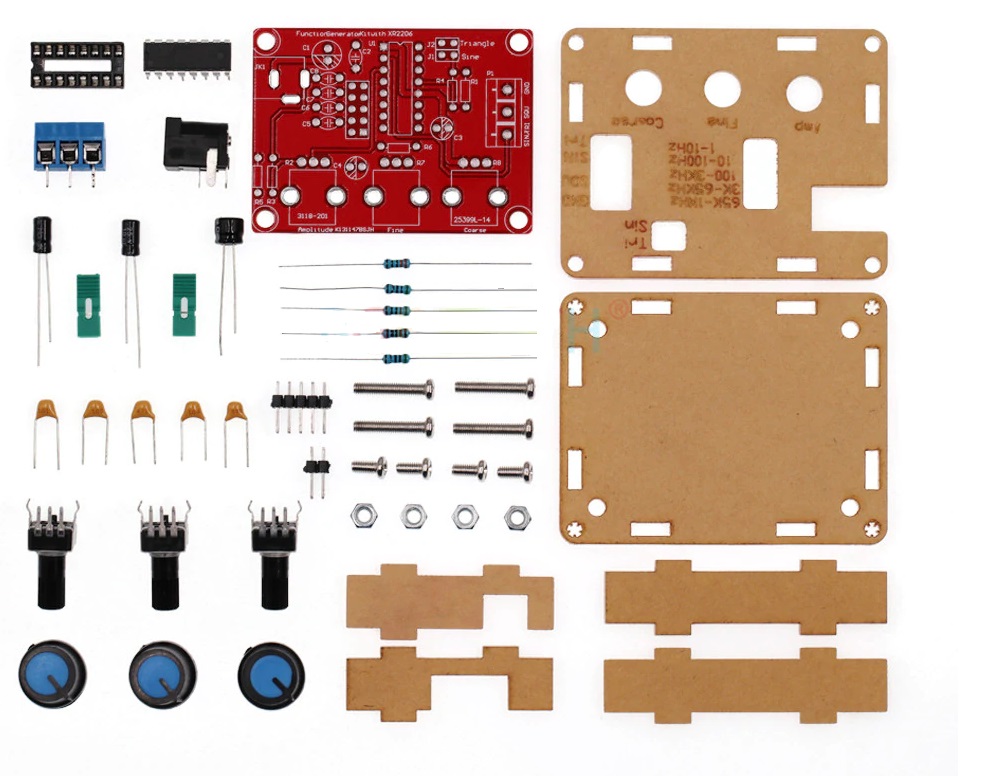

Це набір для самостійної збірки - пайки, що складається з друкованої плати та набір електронних компонентів. У комплект входить інструкція зі складання англійською мовою.
Технічні параметри
- Напруга живлення: 9-12 В постійного струму
- Типи вихідного сигналу: прямокутні, синусоїдні та пилкоподібні
- Імпеданс: 600 Ом + 10%
- Вихідна частота: 1 Гц-1 МГц
Сигнал синусоїди:
- Амплітуда: 0-3 В при живленні від 9 В постійного струму
- Спотворення: менше 1% (при 1 кГц )
- Нерівномірність: + 0,05 дБ 1 Гц-100 кГц
Сигнал квадратної форми:
- Амплітуда : 8 В (без навантаження) при живленні 9 В постійного струму
- Час наростання: менше 50 нс (при 1 кГц)
- Час спаду: менше 30 нс (при 1 кГц)
- Симетрія: менше 5% (при 1 кГц)
Сигнал трикутника:
- Амплітуда: 0-3В для джерела живлення 9 В постійного струму
- Лінійність: менше 1% (до 100 кГц) 10 мА

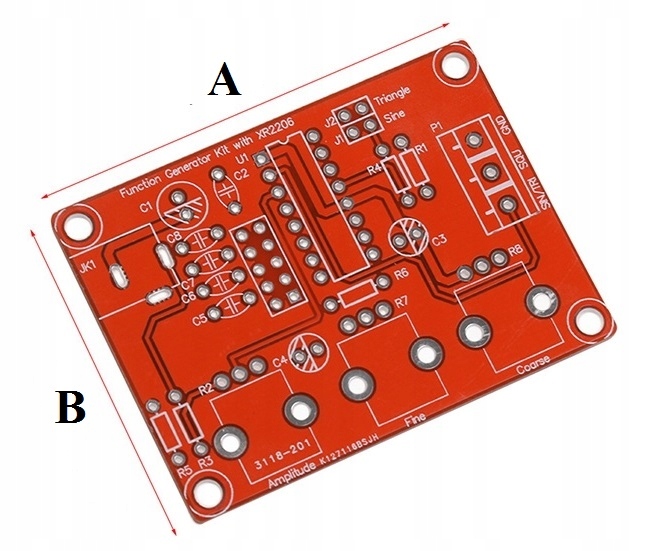

Розміри:
- Ширина A=61 мм
- Висота B=45 мм
Застосування:
- Створення синусоїдальних сигналів
- Створення трикутних сигналів
- Створення квадратних сигналів < /ul>
