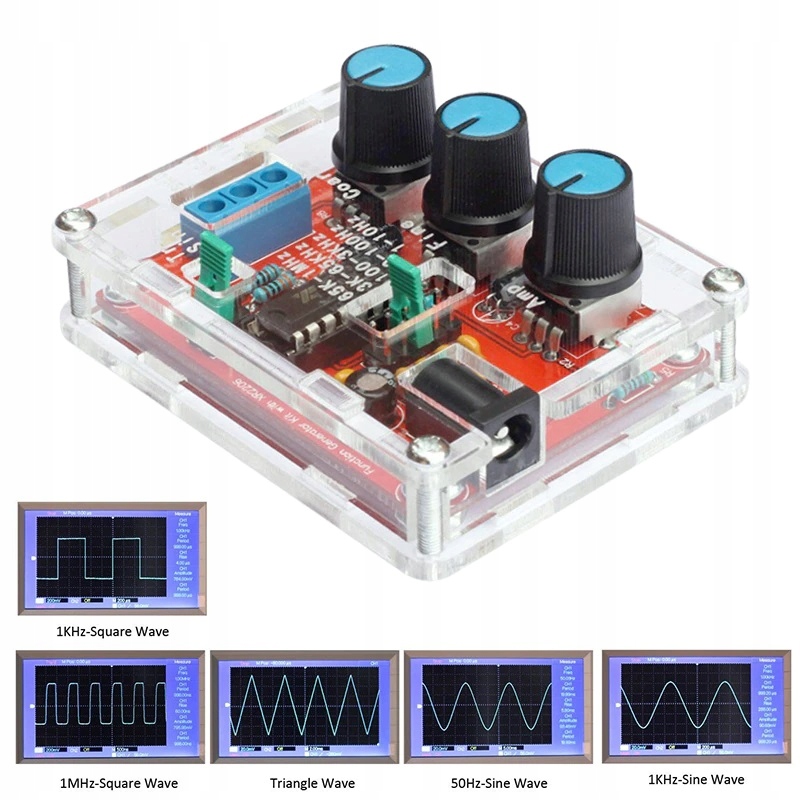

XR2206 Генератор сигналів 1Гц -1МГц в зборі
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 7
Просматривая «XR2206 Генератор сигналов 1Гц-1МГц в сборе», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Генератор сигналів XR2206
1 Гц -1 МГц
ЗБІРАНИЙ
синус/трикутник/квадрат
вихідний сигнал, регульований
частота
Напруга живлення: 9-12 В постійного струму

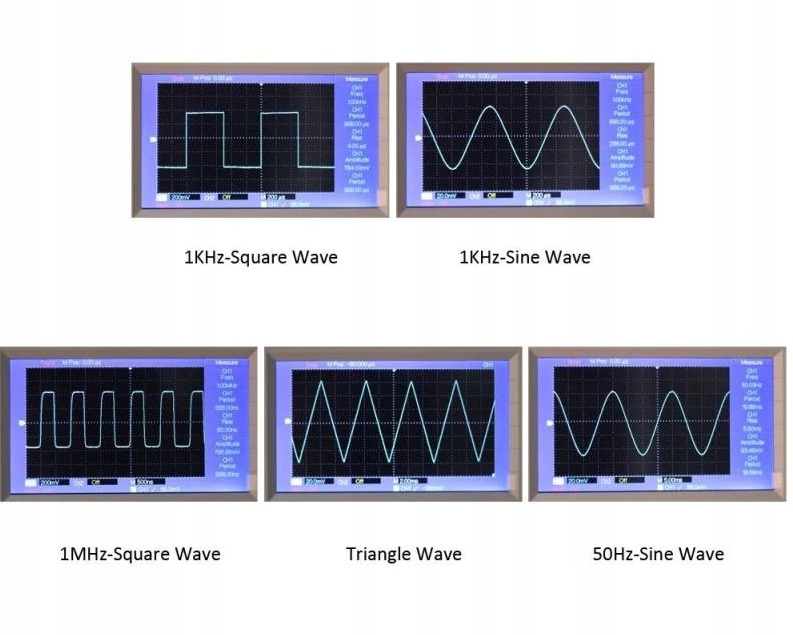

Форми хвиль: квадрат, синусоїда та трикутник
Імпеданс: 600 Ом + 10%
Частота: 1 Гц - 1 МГц. > Рівномірність: + 0,05 дБ 1 Гц - 100 кГц
Меандр
Амплітуда: 8 В (без навантаження) при вході 9 В постійного струму
Час наростання: менше 50 нс ( на 1 кГц)
Час спаду: менше 30 нс (на 1кГц)
Симетрія: менше 5% (на 1кГц)
Трикутна хвиля
Амплітуда: 0–3 В при вході 9 В постійного струму
Лінійність: менше 1% (до 100 кГц) 10 мА
Пластиковий корпус у комплекті
Гніздо живлення 5,5 x 2,1 мм
Інструкції:
1. Перемичка штекера J1, синусоїда на виході SIN/TRI (зверніть увагу, що на J1, J2 можна вставити лише одну)
2. Перемичка штекера J2, вихідний термінал синього трикутника SIN/TRI (зверніть увагу, що J1, J2 можна вставити лише один)
3. Вихідний імпульс синього клему SQU
4. AMP: синусоїда, регулювання амплітуди трикутної хвилі
5. FINE: точне налаштування частоти
6. Грубе: Грубе налаштування частоти
Інструкція:
Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
