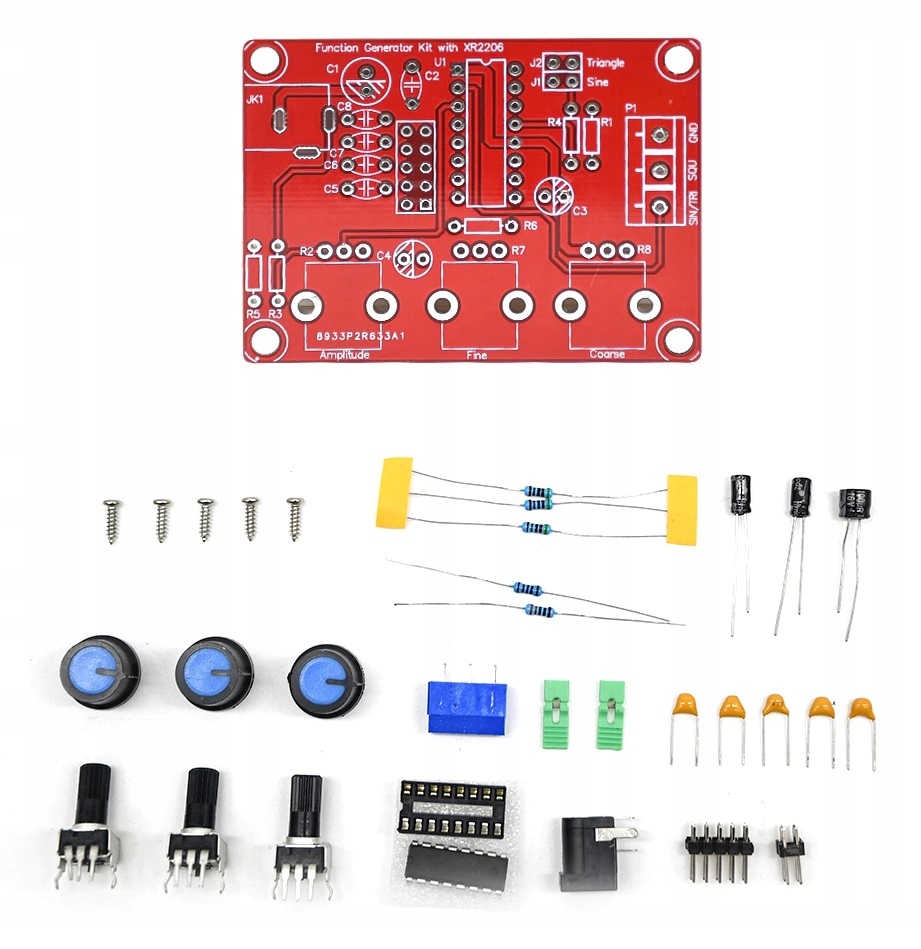

XR2206 Генератор сигналу 1 Гц -1 МГц для складання з корпусом

Код: 12041879345
Як замовити
1137 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №39914847
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 5

Просматривая «Генератор сигналов XR2206 1 Гц -1 МГц для сборки с корпусом» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

xr2206 Генератор сигналу

1Hz -1MHz

встановлений для

Незалежний збірник, пайка

sinus/triangle/square

стартовий сигнал, регульований

частота

частота

частота
Напруга потужності: 9-12V постійного струму

кити: квадрат, синус і трикутник

імпеданс: 600 Ом + 10%

Частота: 1 Гц - 1 МГц

Синусоїдальна хвиля

amplude: 0 - 3 в введення 9V на 9V на 9V на 9V 9V Розподіл: менше 1% (при 1 кГц)

етапність: + 0,05 дб 1 Гц - 100 кГц

прямокутна хвиля

амплітуда: 8В (без навантаження) при вхідному періоді 9В

вирощування часу: менше 50 про 1 кГц)

Час падіння: менше 30 н.

Пластикове корпус включено

Power Socket 5.5 x 2,1 мм

Інструкції:

1. J1 Jam Plug, Sinusoid Sin/Tri Blue (увага J1, J2 може вставити лише один)

2. J2 Plug, SIN/TRI -синій трикутний вихід хвилі (примітка J1, J2 може поставити лише один)

3. Синій вихідний імпульс виводу затискача

4. AMP: Синусоїдальна хвиля, трикутна хвиля амплітуди

5. Тонко: точна регулювання частоти

6. Grue: Частота регулювання шліфування

Інструкції:

Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів описали параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовно, залежно від системи, ми спочатку встановлюємо найменші елементи.

Power voltage: 9-12v DC input

Course: Kwadrat, sine & triangle

impedance: 600 OHM + 10%

Frequency: 1Hz - 1MHz

Sinusoidal wave

amplitude: 0 - 3V at DC input input 9V

Розподіл: менше 1% (при 1 кГц)

плоскість: + 0,05 дб 1 Гц - 100 кГц

квадратна хвиля

Амплітуда: 8 В (без навантаження) на введеннях DC 9V

1 кГц)

Час падіння: менше 30 н.
