YAQIN MS 12B

ЛАМПОВИЙ ГРАФОННИЙ ПОПЕРЕДНІЙ ПІДСИЛЮВАЛЬНИК.

НОВИЙ ПРОДУКТ, ЗАВОДСЬКА УПАКОВКА.

ПОПЕРЕДНІЙ ПІДСИЛЮВАЧ ПОХОДИТЬ З ОФІЦІЙНОГО ПОЛЬСЬКОГО ДИСТРИБУЦІЯ.

AV WORLD - АВТОРИЗОВАНА ТОЧКА ПРОДАЖУ YAQIN.

Yaqin MS-12B — це фонопідсилювач. Його завдання — покращувати звук, що відтворюється з вінілових платівок, за допомогою системи корекції зворотної частоти RIAA. Використовувалися подвійні тріоди малої потужності пара 12AX7 (ECC82) і пара 12AU7 (ECC83).

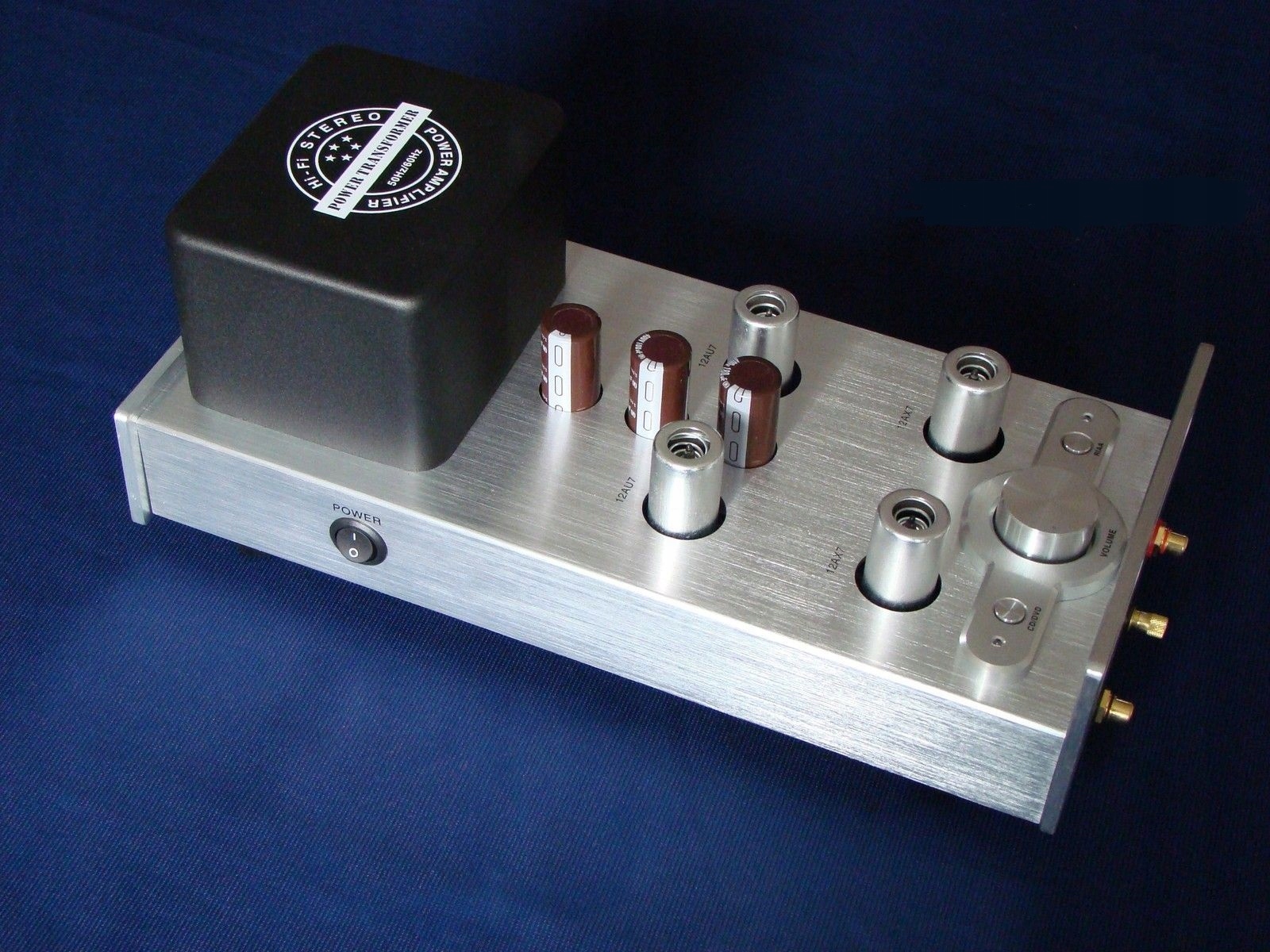

На передній панелі є два входи RCA для RIAA та роз’єм заземлення. На верхній панелі розташовані чотири лампи в алюмінієвих кришках. Також на верхній панелі розташовані дві кнопки для вибору режиму роботи пристрою та потенціометр. Режими роботи підсилювача - класичний лінійний попередній підсилювач або фонопідсилювач з системою корекції зворотної АЧХ RIAA. Синій світлодіод вказує на режим роботи. На задній частині верхньої пластини є кришка, що закриває силовий трансформатор. На задній панелі знаходиться роз'єм живлення і пара RCA входів для підключення CD або DVD плеєра. Також є виходи RCA. Перша пара має напругу 0,25 В, а друга пара має напругу 0,7 В. Перемикач живлення розташований на лівій бічній панелі.

Опис характеристик RIAA

Акустичний запис на грамплатівках виконується за допомогою стилуса, який розрізає материнську платівку. Швидкість стилуса пропорційна амплітуді. Щоб підтримувати постійний рівень сигналу незалежно від частоти, відхилення стилуса мають бути більшими при нижчій частоті сигналу. При такому записі амплітуда канавки була б дуже великою. Це зменшило б час запису на диск, оскільки відстань між канавками збільшилася б. Зчитування також було б ускладненим, оскільки голка програвача мала б слідувати канавці з більшою амплітудою. На високих частотах виникає проблема з рівнем шуму, тому що зі збільшенням частоти сигналу амплітуда відхилень зменшується і, таким чином, відстань від шуму зменшується. Корекція частотної характеристики, виконана перед розрізанням материнської плати, стає в нагоді. Однак в фонопідсилювачах є схема корекції з протилежними характеристиками. У 1955 році Американська асоціація звукозаписної індустрії RIAA розробила коригувальну криву, яка стала широко використовуваним стандартом

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вхідна чутливість попереднього підсилювача 0,25 В
• Вхідна чутливість грамофона 5 мВ
• Чутлива характеристика 15 Гц- 100 кГц -2,0 дБ
• Попередній підсилювач THD 0,2%
• Каскад фоносистеми THD 0,5%
• S/N на вході CD/DVD >75 дБ на вході 0,5 В , 1 кГц, вихід 0,7 В
• Сигнал/шум на вході Phono: >65 дБ на вході 10 мВ, 1 кГц, вихід 0,7 В
• Кількість входів 2 групи позолочених роз’ємів RCA для CD/DVD і вертушка
• Вихідна напруга 1 група 0,25 В, 1 група 0,7 В
• Лампи 2x 12AX7 Phono, 2x 12AU7 Voltage Amplifier
• Тип підтримуваного фононо картридж MM
• Мережа живлення змінного струму 115 В / 60 Гц або 220, 230, 240 В / 50 Гц
• Розміри 170×380×160 мм, Ш x Г x В
• Вага 6 кг
