ЗАСТОСУВАННЯ

Мікрофонні кабелі призначені для гнучких з'єднань в електроакустичних, електронних і вимірювальних приладах.

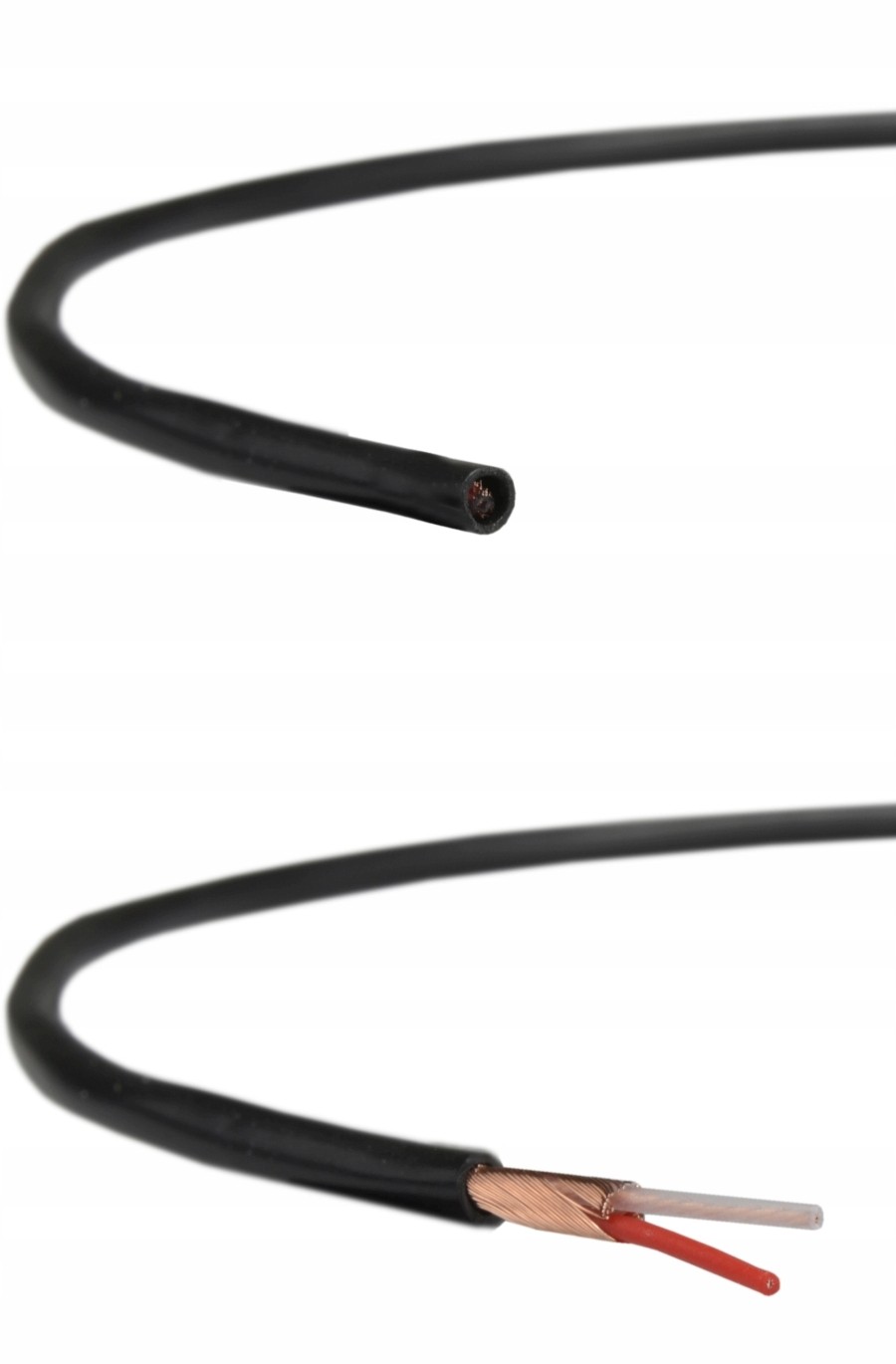

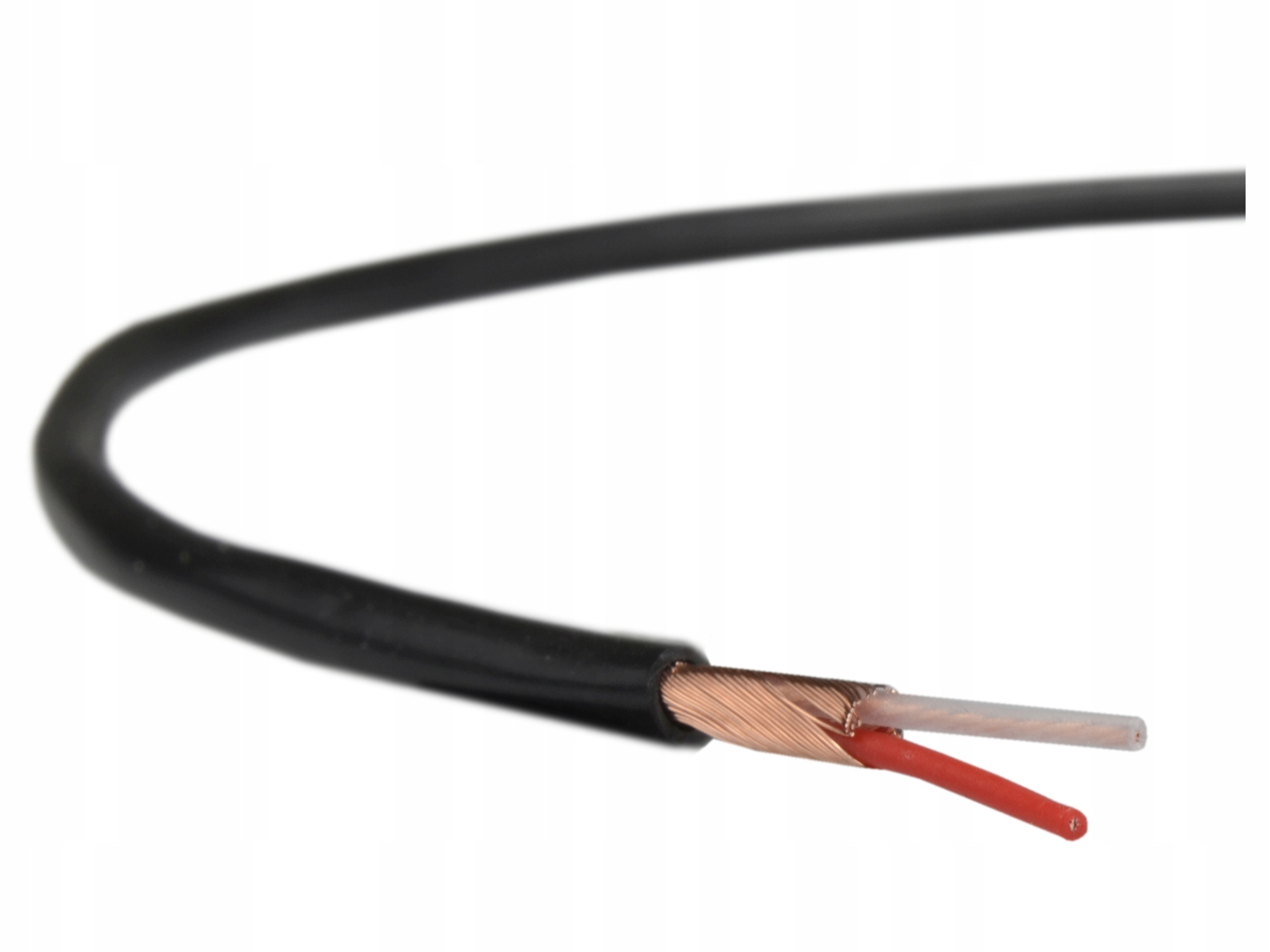

КОНСТРУКЦІЯ - YPMX; YPMXekw; YPMXekż; YPMXekżp

• гнучкі, багатодротові провідники, скручені з м’яких мідних проводів (луджені дроти на замовлення),
• ізоляція жил із ізоляційного поліетилену (PE),
• кольори ізоляції жил за стандартом PN-T-90222,
• загальний екран у вигляді мідного дроту (екз),
• індивідуальний екран проводу в форма обмотки мідного дроту (ekż) ),
• скручена жила з ізольованих жил або окремо екранованих ізольованих проводів,
• центр з індивідуально екранованих проводів, розташованих паралельно (YPMXekżp)
  • - 0,05 мм2 жила:: 400 Ом/км
  • - 0,08 мм2 жила:: 270 Ом/км
  • - жила 0,12 мм2:: 170 Ом/км
  • - жила 0,15 мм2:: 150 Ом/км
  • - жила 0,20 мм2:: 105 Ом/км
  • - жила 0,50 мм2:: 39 Ом/км
  • Випробування змінною напругою, 50 Гц:: 500 В

  Опір ізоляції - мін.

  • - ПЕ ізоляція:: 100 М Ом/км
  • - ПВХ ізоляція:: 10 М Ом/км

  Ефективна ємність екранованих і неекранованих проводів по відношенню до інших проводів і екранів, з’єднаних разом - макс.:

  • - PE ізоляція:: 140 нФ/км
  • - ПВХ-ізоляція:: 300 нФ/км

  Діапазон робочих температур:

  • - постійне встановлення : : від -30 до +80 °C
  • - мобільна установка: : від -5 до +70 °C
  • Мінімум радіус вигину:: 10 x діаметр кабелю
  • Займистість кабелю:: кабелі не поширюють полум'я
  • Випробування на займистість: :- PN-89/E-04160/55 метод 1
  • Виконання на основі стандартів: : - PN-T-90221:1996
  • : - PN-T-90222:1996
