LÜDECKE MINI DN 5 штекер швидкого з’єднання – подвійний запірний клапан – 4x6 мм шланговий з’єднувач – затискна гайка та захисна пружина шланга – ESM 4 SQFAB – еквівалент RECTUS типу 21

Швидкі з’єднання серії ESM розміром DN 5 призначені переважно для транспортування стисненого повітря в пневматичних системах.

Деталь SQFAB має штекер швидкого з’єднання з одного боку та з’єднувач шланга з гайкою затиску шланга з іншого, тому немає необхідності використовувати додаткові затискачі для шлангів. Додатково елемент оснащений захисною пружиною, яка захищає кінці кабелю від пошкоджень. Вилка має запірний клапан і може бути під’єднана лише до розеток за допомогою штифтів.

Корпус виготовлено з латуні (MS 58) з елементами з нержавіючої сталі, сталевою захисною пружиною та ущільненням із нітрилового каучуку (NBR).

Сумісність із швидкими з’єднувачами Parker|Rectus Series 21.

Ці швидкі з’єднувачі можна використовувати в багатьох галузях промисловості, наприклад у робототехніці та автоматизація керування пристроями, машинами, виробничими лініями та інструментами. Вони також добре працюють при використанні в вимірювальній техніці. Призначені для подачі повітря до пневматичних інструментів і пристроїв. Серія ESM також ідеально підходить для хобі-майстерень, для подачі стисненого повітря в аерографи для моделістів і художників. З’єднувачі також можуть бути корисними в автомобільних та кузовних майстернях для роботи з пневматичними інструментами.

Конструкція з’єднувачів захищає механізм від пошкоджень.

Ми пропонуємо весь асортимент LUDECKE.

Технічні дані:

• Робочий тиск [бар]: 35. (8 для рідин)
• Робоча температура [°C]: від -20 до +100.
• Матеріал з'єднання, корпус: латунь MS 58, гладка
• Матеріал стопорного кільця: нержавіюча сталь DIN 1.4310
• Матеріал кульок: нержавіюча сталь DIN 1.3541
• Матеріал захисної пружини: оцинкована сталь
• Середовище: стиснене повітря. (рідини в поєднанні з ESMLA)
• Ущільнення: Perbunan NBR
• Максимальна швидкість потоку [л/хв]: 330
• Шланговий з’єднувач Ø внутрішній/зовнішній: 4 / 6 мм
• Гайкова різьба шланга: ISO 228
• Загальна довжина: 135 мм
• Довжина штекера: 14
• Вага: 40 г
• Розмір ключа: 14
• Розмір гайкового ключа: 12
• Еквівалент: Parker|Rectus Series 21

УВАГА!

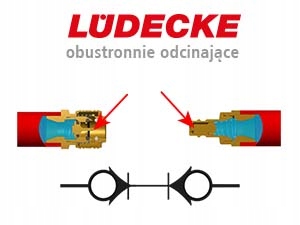

Ця вилка призначена для підключення тільки до розеток, обладнаних запірним вентилем, з каталожним маркуванням "AB" на кінці - тобто призначена для двосторонніх запірних вентилів, у конструкції яких використовується голка, що відкриває запірний вентиль. Використання цих швидких з’єднувачів запобігає витоку середовища під час від’єднання кабелю та не потребує додаткового клапана, який закриває установку, щоб від’єднати його.

У разі неправильного під’єднання до гнізда одностороннього запірного швидкого з’єднувача (стандартного), який не має голки, клапан у вилці не відкриється, і з’єднання не працюватиме.

Вилки серії ESM/ESMN з запірний клапан також можна підключити до швидких з'єднувачів (розеток) із серії ESMLA - без витоку.

Від'єднання та підключення кабелів у цій системі є інтуїтивно простим і швидким, і це можна зробити однією рукою.

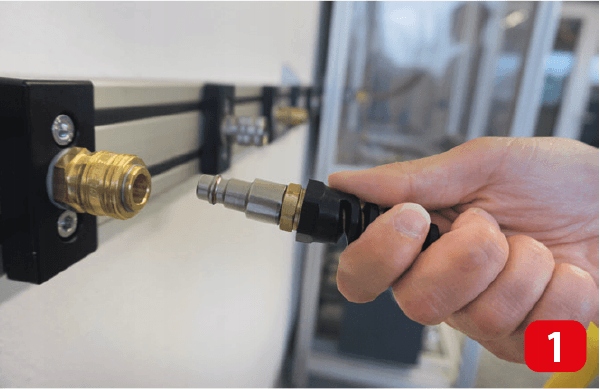

Крок 1.

Вставте вилку в розетку одним рухом

Крок 2.

Вставте вилку в розетку та злегка потягніть за вилку, щоб перевірити з’єднання. Це відкриває запірні вентилі, розташовані в розетці та вилці.

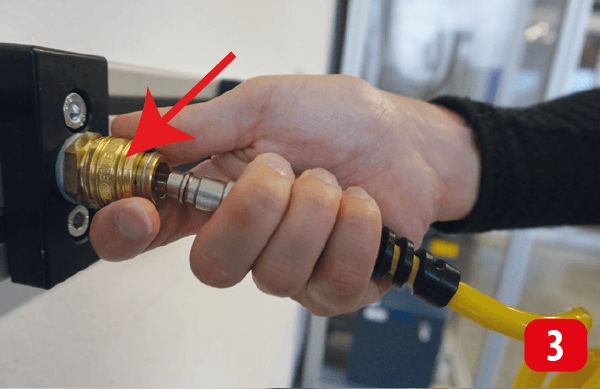

Крок 3.

Крок 3. Від'єднайте роз'єм, натиснувши на кільце, позначене стрілкою, що одночасно виштовхне вилку з розетки та закриє запірний клапан у розетці та вилці.
