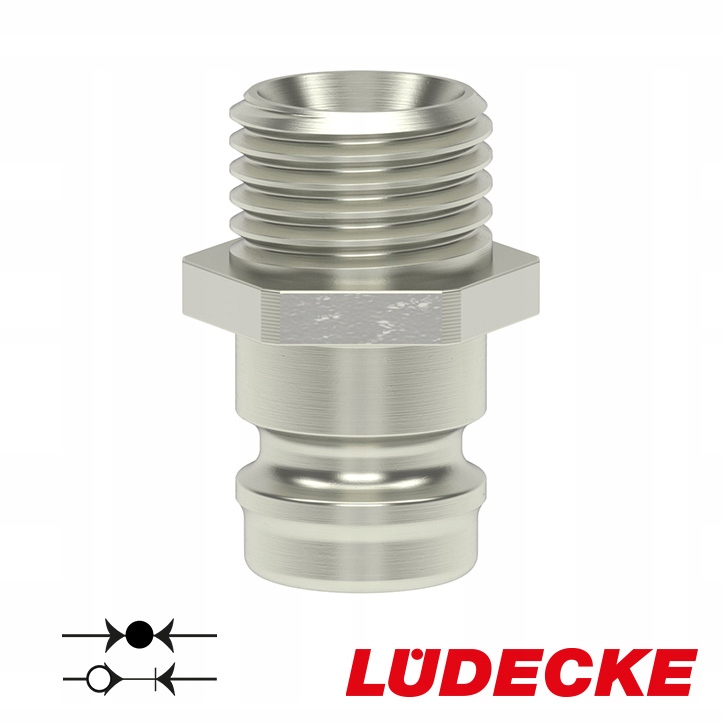

LÜDECKE Швидкороз'ємний штепсель для ін'єкційних форм DN 9 із зовнішньою різьбою 1/8" - ESH 18 NA - Еквівалент HASCO Z 8

Швидкі з'єднувачі із серії ESH з DN 9 і діаметр пробки 13 мм характеризуються дуже високою швидкістю потоку з низьким падінням тиску в той же час.

ESH 18 NA частина має заглушку з одного боку та зовнішню різьбу з іншого, циліндрична відповідно до ISO 228, з внутрішнім конусом 37° відповідно до DIN 3863. Для полегшення встановлення вона має шестигранне кільце для використання ключа під час встановлення Ці вилки не мають клапана, їх можна підключати як до розеток з вентилем (одностороннє закриття), так і без (вільний прохід).При відключенні кабель з цією вилкою буде протікати.

Корпус виготовлений з нікельованої латуні.

Сумісність зі швидкісними роз'ємами для регулювання температури, з німецьким профілем (європейський) HASCO Z 8 .

Ці швидкі з’єднувачі призначені для використання в установках контролю температури, які найчастіше використовуються в індустрії переробки штучних пластмас. Високоякісні з’єднувачі забезпечують точний тиск і температуру, яка може досягати до 200°C. Точність підтримки відповідного тиску та температури часто визначає високу повторюваність точних форм формованих виробів. Це призведе до невеликої кількості відмов від матеріалів, що підвищить економічну привабливість виготовлених елементів. Іншими словами, використовуючи ці з’єднувачі одночасно, ми виготовимо більшу кількість правильно виготовлених пластикових елементів.

Ці швидкі з’єднувачі, завдяки використанню відповідних ущільнювачів і матеріалів, можуть транспортувати різне охолодження середовища, як гаряча, так і холодна вода, масло або повітря.

Ми пропонуємо повний асортимент з’єднувачів і швидкоз’ємних з’єднувачів для систем контролю температури, які використовуються в обробці пластмас виробництва LÜDECKE .

• Робочий тиск [бар]: 15.
• Робоча температура [°C]: від -20 до +200 (масло, повітря), +150 (вода).
• Матеріал з'єднання, корпус клапана: латунь MS 58.
• Середовище: повітря, вода, масло та інші.
• Різьба з внутрішнім конусом: ISO 228, DIN 3863
• Розмір різьби: 1/8"
• Довжина різьби [L1]: 7 мм
• Пробка, номінальний розмір: DN 9
• Ширина заглушки [DS]: 13 мм
• Довжина штекера [L2]: 14 мм
• Загальна довжина [L]: 24 мм
• Розмір ключа [SW]: 15
• Прохід: 6
• Вага: 16 г
• Профіль заглушки сумісний з: HASCO Z 8.
• Номер у каталозі: ESH 18 Н

Від'єднання та підключення кабелів у цій системі є інтуїтивно простим і швидким, і це можна зробити однією рукою.

Крок 1.

Вставлення вилки в розетку одним рухом

Крок 2.

Вставте вилку в розетку та злегка потягніть за вилку, щоб перевірити з’єднання.

Крок 3.

Від'єднайте роз'єм, натиснувши на кільце, позначене стрілкою, що одночасно виштовхне вилку з розетки.
