ЗАХИСТ АККУМУЛЯТОРУ 24В 35А - ПОЛЬСЬКА

Захист акумулятора 24V max 35A

.

Характеристики моделі: ПОЛЬСЬКИЙ виріб, має LED активацію індикаторний приймач і кнопка аварійного ввімкнення приймача. Він має невеликі розміри та мінімальне падіння напруги (нижче 0,1 В) від акумулятора до навантаження!

.

Контроль з сучасним процесором, має затримку вимкнення та регулювання напруги відключення батареї.

.

Захист батареї 24V від занадто глибокого розряду.

Захист контролює напругу батареї, щоб вона не розряджалася нижче мінімального порогу (зазвичай 21,0 В). Коли батарея досягає межі напруги цього порогу, захист від’єднає приймачі від батареї.

Захист звільняє вас від обов’язку постійно контролювати батарею, щоб не розрядити її нижче рекомендованої напруги. виробником батареї. Акумулятор, розряджений нижче 21,0 В, втрачає ємність і цикли заряджання

Захист можна використовувати з усіма акумуляторами 24 В (гелевими, свинцевими тощо).

Максимальне споживання струму через приймач від акумулятора 35А.

.

Захист має 4 дроти:

- чорний мінус живлення до сам захист

- червоний до плюса живлення самого захисту

- 2x синій - нормально відкритий вихід захисту (вмикає підключений приймач)

Типове підключення (контроль від плюса) на схемі нижче:

- червоний: + акумулятор 24 В

- чорний: - акумулятор 24 В після запобіжника B

- перший синій: - акумулятор 24 В позаду запобіжника B

- другий синій: до приймача (плюс контроль)

.

Як видно на схемі вище, приймач (тут лампочка) постійно підключений до мінуса батареї, тоді як плюс контролюється захистом. Запобіжник B слід вибирати залежно від очікуваного навантаження і не повинен перевищувати 35 A (рекомендовано макс. 30 A). Запобіжник слід прикріпити безпосередньо біля клеми акумулятора, а негативні (чорні) дроти запобіжника та приймача слід підключити безпосередньо за ним. Так само плюсові дроти: червоний захисний дріт і синій слід з’єднувати між собою тільки на плюсовій клемі акумулятора. Як наслідок, будь-які (навіть незначні) падіння напруги в кабелях від батареї до приймача не призведуть до фальсифікації зчитування напруги батареї захистом. Звісно, ​​дроти для приймача завжди повинні бути якомога коротшими та максимально можливого поперечного перерізу, відповідно до струму, який споживає приймач.

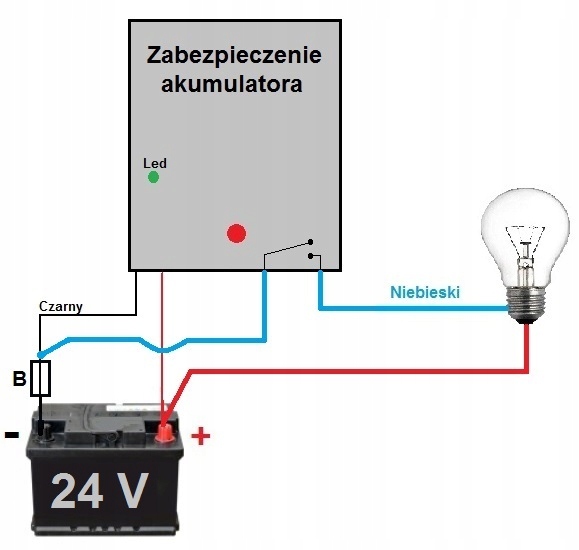

Також можна керувати приймачем від мінуса (постійно позитивного), як показано на схемі нижче.

У цьому випадку приймач постійно підключений до батарея плюс, а захист спрацьовує і відключає його живлення з боку мінуса. Так само використовуйте запобіжник B і підключіть дроти відповідно до схеми до клем акумулятора.

Принцип роботи:

Підключіть приймач, який потрібно живити від батареї 24 В, до захисту відповідно до схеми вище, а потім підключіть захист до батареї 24 В (Світлодіод блимне один раз після підключення джерела живлення) . Якщо напруга батареї вище порогу ввімкнення (зазвичай 26,0 В), захист увімкнеться автоматично (світлодіод почне швидко блимати, через 2 секунди світлодіод загориться постійно, і приймач увімкнеться одночасно ). Якщо напруга батареї нижча (але вище порогу відключення - зазвичай 21,0 В), захист активується натисканням кнопки (після цього приймач негайно вмикається, а світлодіод світиться постійно). Але якщо напруга батареї нижче порогу відключення, і ми спробуємо її включити за допомогою кнопки, захист, звичайно, не ввімкнеться і повідомить нам про це дворазовим блиманням світлодіода.

З цього моменту приймач живиться від акумулятора. Під час роботи напруга батареї буде падати в міру її розрядки. Коли він опуститься нижче порогу вимкнення (зазвичай 21,0 В), захист від’єднає приймач (світлодіод вимкнеться), запобігаючи надмірному розрядженню акумулятора.

.

Захист має затримку вимкнення приймача (приблизно 6 секунд), тобто приймач буде вимкнено, коли напруга акумулятора залишається нижче порогу вимкнення протягом принаймні 6 секунд. Це захищає від випадкового відключення, тому що деякі пристрої (наприклад, двигуни) споживають більший струм під час запуску - напруга батареї може тоді тимчасово "сісти", тому такі короткі (наприклад, 1-2 секунди) зниження напруги батареї не спричинять помилкових відключень захист. Під час зворотного відліку затримки вимкнення світлодіод повільно блимає.

.

Коли захист вимикає приймач, світлодіод вимикається і коротко блимає кожні 5 секунд.

Захист буде знову ввімкнено, коли:

- автоматично, коли напруга акумулятора перевищує поріг активації (акумулятор заряджено або замінено) або

- кнопка вручну, за умови, що напруга на цій батареї підвищується вище порогу вимкнення.

.

Натискання (аварійне) корисне, коли після того, як батарея була розряджена розряджено, і ви почекаєте деякий час (коли батарея відновиться і напруга на ній трохи збільшиться), і ми повинні увімкнути приймач, живлячи його від тієї ж батареї.

Пороги вимкнення та ввімкнення.

Користувач може вибрати поріг вимкнення та ввімкнення за допомогою 3 перемичок. Перемички знаходяться під кришкою, відкрутіть кришку (2 гвинти) і при вимкненому живленні акуратно зніміть вибрані перемички на свій розсуд.

.

Використовуйте перемичку «C». ", щоб установити поріг активації:

.

Використовуйте перемичку "C", щоб встановити поріг активації: p>

- перемичка увімкнена означає 26,0 В

- видалена перемичка означає 25,0 В

.

Перемички «A» і «B» використовуються для встановлення порогу вимкнення, і ми маємо 4 варіанти вибору перемикача- напруга вимкнення:

- вимикання при 21,0 В (перемички A і B встановлено)

- вимикання при 21,6 В (перемичка A встановлена, а B видалено)

- вимикання при 22,6 В (перемички B увімкнено, а A знято)

- вимикання при 23,6 В (перемички A і B знято)

.

Варто пам'ятати, що захист має затримку вимкнення (приблизно 6 секунд) і затримку включення (приблизно 2 секунди). Максимальне навантаження становить 35 А, але завжди варто використовувати запас: для резистивних навантажень не менше 10-20%, а для індуктивних (двигунів і т.д.) 30-50% через більшу миттєве споживання струму при запуску вищевказаних пристроїв.

Технічні дані:

- джерело живлення 24 В постійного струму (дозволено 18-29 В)

- вибір порогу вимкнення приймача: 21,0 В / 21,6 В / 22,6 В / 23,6 В

- автоматичний поріг активації приймача, який можна вибрати: 25,0 В або 26,0 В

- можливе ручне екстрене ввімкнення (як зазначено вище в посібнику)

p>

- максимальне споживання струму приймачем: 35A

- падіння напруги на захисті: нижче 0,1V

- розміри приблизно 6,5 x 5 x 4,5 см

.

Усі напруги наведені в межах допуску +- 3%

Продукт абсолютно новий.

.
