ЗАХИСТ АКУМУЛЯТОРА 12V 70A макс

Захист акумулятора 12V 70A max

.

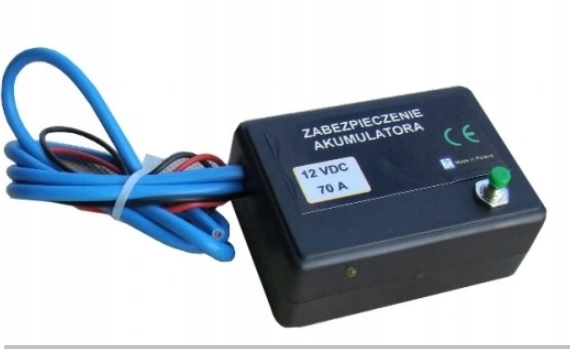

Характеристики моделі: ПОЛЬСЬКИЙ виріб, має LED активацію індикаторний приймач і кнопка аварійного ввімкнення приймача. Він має невеликі розміри та мінімальне падіння напруги (нижче 0,1 В) від акумулятора до навантаження!

.

Контроль з сучасним процесором, має затримку вимкнення та регулювання напруги відключення батареї.

.

Захист батареї 12В від занадто глибокого розряду.

Захист контролює напругу батареї, щоб вона не розряджалася нижче мінімального порогу (зазвичай 10,5 В). Коли батарея досягає межі напруги цього порогу, захист від’єднає приймачі від батареї.

Захист звільняє вас від обов’язку постійно контролювати батарею, щоб не розрядити її нижче рекомендованої напруги. виробником батареї. Акумулятор, розряджений нижче 10,5 В, втрачає ємність і цикли заряджання

Захист можна використовувати з усіма акумуляторами 12 В (гелевими, свинцевими тощо).

Максимальне споживання струму через приймач від акумулятора 70А.

.

Захист має 4 дроти:

- чорний мінус живлення до сам захист

- червоний до плюса живлення самого захисту

- 2x синій - нормально відкритий вихід захисту (вмикає підключений приймач)

Типове підключення (контроль від плюса) на схемі нижче:

- червоний: акумулятор +12 В

- чорний: - акумулятор 12 В після запобіжника B

- перший синій: - акумулятор 12 В позаду запобіжника B

- другий синій: до приймача (плюс контроль)

.

Як видно на діаграмі, приймач (тут лампочка) постійно підключений до мінуса акумулятора, тоді як плюс контролюється захистом. Запобіжник B слід вибирати залежно від очікуваного навантаження і не повинен перевищувати 70 A (рекомендовано макс. 50-60 A). Запобіжник слід прикріпити безпосередньо біля клеми акумулятора, а негативні (чорні) дроти запобіжника та приймача слід підключити безпосередньо за ним. Аналогічно плюсові дроти: червоний захисний дріт і синій слід з’єднувати між собою тільки на плюсовій клемі акумулятора. Як наслідок, будь-які (навіть незначні) падіння напруги в кабелях від батареї до приймача не призведуть до фальсифікації зчитування напруги батареї захистом. Звісно, ​​дроти для приймача завжди повинні бути якомога коротшими та максимально можливого поперечного перерізу, відповідно до струму, який споживає приймач.

Також можна керувати приймачем від мінуса (постійно плюс), як показано на схемі навпроти.

У цьому випадку приймач постійно підключений до батарея плюс і спрацьовує захист і відключає його живлення з боку мінуса. Так само використовуйте запобіжник B і підключіть дроти відповідно до схеми до клем акумулятора.

Принцип дії:

Ми підключаємо приймач, який ми хочемо живити від батареї 12 В, до захисту згідно зі схемою вище, а потім підключаємо захист до батареї 12 В. Якщо напруга акумулятора вище порогу ввімкнення (зазвичай 13,0 В), захист увімкнеться автоматично. Якщо напруга акумулятора нижча (але вище порогу відключення - зазвичай 10,5 В), захист активується натисканням кнопки. Але якщо напруга батареї нижче порогу відключення, і ми спробуємо її включити за допомогою кнопки, захист, звичайно, не ввімкнеться і повідомить нам про це дворазовим блиманням світлодіода.

З цього моменту приймач живиться від акумулятора. Під час роботи напруга батареї буде падати в міру її розрядки. Коли напруга впаде нижче порогу відключення (зазвичай 10,5 В), захист від’єднає приймач (світлодіод вимкнеться), запобігаючи надмірному розрядженню батареї.

.

Захист має затримку вимкнення приймача (близько 6 секунд), тобто приймач буде вимкнено, коли напруга батареї залишається нижче порогу вимкнення протягом принаймні 6 секунд. Це захищає від випадкового відключення, тому що деякі пристрої (наприклад, двигуни) споживають більший струм під час запуску - напруга батареї тоді може тимчасово "сісти", тому такі короткі (наприклад, 1-2 секунди) зниження напруги батареї не спричинять помилкових відключень захист. Під час відліку часу затримки вимкнення світлодіод повільно блимає.

.

Коли захист вимикає приймач, світлодіод вимкнеться і коротко блимне кожні 5 секунд.

Захист буде знову ввімкнено, коли:

- автоматично, коли напруга акумулятора вище порогу ввімкнення (батарея заряджена або замінена) або

- вручну кнопкою, за умови, що напруга на цьому акумуляторі підвищиться вище порогу відключення.

Кнопкове перемикання (аварійне) корисне, коли після того, як батарея розрядилася і ви почекали деякий час (коли батарея деякою мірою відновилася і її напруга трохи підвищилася), вам потрібно ввімкнути приймач. живлячи його від того самого акумулятора.

Пороги вимкнення та ввімкнення.

Користувач може вибрати поріг вимкнення та ввімкнення за допомогою 3 перемичок. Перемички знаходяться під кришкою, відкрутіть кришку (1 гвинт) і при вимкненому живленні акуратно зніміть вибрані перемички на свій розсуд.

.

Використовуйте перемичку «C». " для встановлення порогу спрацьовування: p>

- перемичка ввімкнена означає 13,0 В

- знята перемичка означає 12,5 В

.

Перемички "A" і "B" використовуються для встановлення порогу вимкнення, і ми маємо 4 варіанти вибору напруги вимикання:

- вимикання при 10,5 В (перемички A і B встановлено)

- вимикання при 10,8 В (перемичка A встановлена, а B знято)

- вимикання при 11,3 В (перемичка B увімкнено, а A знято)

- вимикання при 11,8 В (перемички A і B зняті)

.

Варто пам'ятати, що захист має затримку вимкнення (приблизно 6 секунд) і затримку ввімкнення ( приблизно 2 секунди). Максимальне навантаження становить 50 А, але завжди варто використовувати запас: для резистивних навантажень не менше 10-20%, а для індуктивних навантажень (двигунів і т.д.) 30-50% через більшу миттєве споживання струму при запуску вищевказаних пристроїв.

Технічні дані:

- джерело живлення 12 В постійного струму (дозволено 9-15 В)

- вибір порогу вимкнення приймача: 10,5 В / 10,8 В / 11,3 В / 11,8 В

- автоматичний поріг активації приймача на вибір: 12,5 В або 13,0 В

- можливе ручне екстрене ввімкнення (як вище в описі)

p>

- максимальне споживання струму приймачем: 70A

- падіння напруги на захисті: нижче 0,1 В

- розміри приблизно 8,5 x 6 x 4 см

p>

Усі напруги наведені в межах допуску +- 3%

Продукт абсолютно новий.

.
