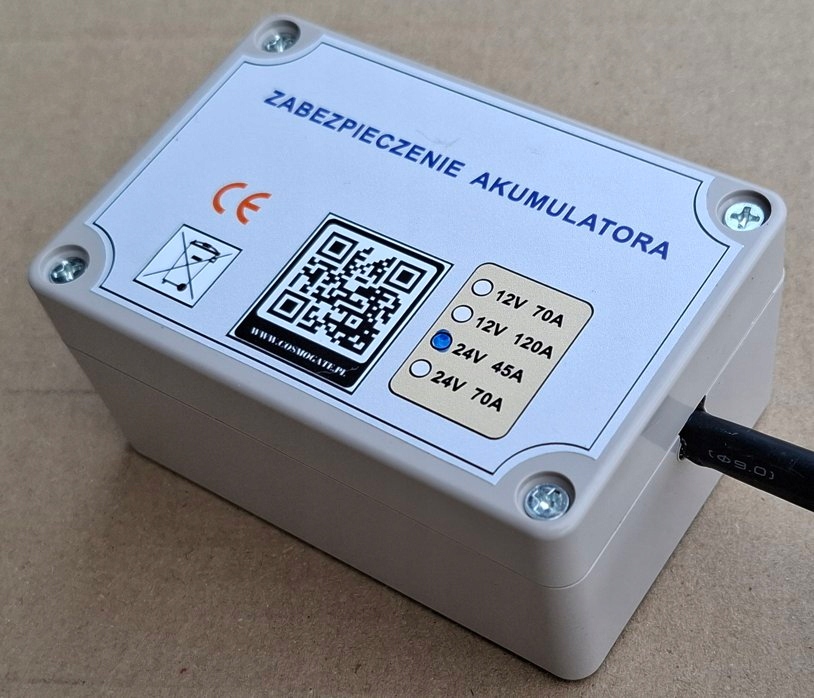

Захист акумулятора 24V max 45A

.

Особливості моделі: ПОЛЬСЬКИЙ виріб, має світлодіодний індикатор для включення приймача та аварійну кнопку для включення приймача. Має невеликі розміри та мінімальне падіння напруги (нижче 0,1 В) від акумулятора до навантаження!

.

Керується сучасним процесором, має затримку вимкнення та регулювання напруги відключення акумулятора.

.

Захист акумулятора 24В від занадто глибокого розряду.

Захист контролює напругу на акумуляторі щоб він не розряджався нижче мінімального порогу. (зазвичай 21,0 В). Коли батарея досягає межі напруги цього порогу, захист від’єднає приймачі від батареї.

Захист звільняє вас від обов’язку постійно контролювати батарею, щоб не розрядити її нижче напруги, рекомендованої виробником батареї. Батарея, розряджена нижче 21,0 В, втрачає ємність і цикли зарядки.

Захист можна використовувати з усіма акумуляторами 24В (гелевими, свинцевими тощо).

Максимальний струм, споживаний приймачем від батареї, становить 45А.

.

Захист має 4 дроти:

- чорний - мінус живлення до захисту сам

- червоний до плюсового джерела живлення самого захисту

- 2x синій - нормально відкритий вихід захисту (вмикає підключений приймач)

Типове підключення (контроль від плюса) на схемі нижче:

- червоний: + 24 В батареї

- чорний: - 24 В батареї після запобіжника B

- перший синій: + 24 В батареї

- другий синій: до приймача (контроль плюса)

.

Як можна побачити на На схемі вище приймач (тут лампочка) постійно підключений до мінуса батареї, тоді як плюс контролюється захистом. Запобіжник B слід вибирати залежно від очікуваного навантаження і не повинен перевищувати 35 A (рекомендовано макс. 30 A). Запобіжник слід прикріпити безпосередньо біля клеми акумулятора, а негативні (чорні) дроти запобіжника та приймача слід підключити безпосередньо за ним. Так само плюсові дроти: червоний захисний дріт і синій слід з’єднувати між собою тільки на плюсовій клемі акумулятора. Як наслідок, будь-які (навіть незначні) падіння напруги в кабелях від батареї до приймача не призведуть до фальсифікації зчитування напруги батареї захистом. Звісно, ​​дроти для приймача завжди повинні бути якомога коротшими та максимально можливого поперечного перерізу, відповідно до струму, який споживає приймач.

Також можна керувати приймачем від мінуса (постійно позитивного), як показано на схемі нижче.

У цьому випадку приймач постійно підключений до плюса батареї, а захист вмикає та вимикає його живлення від мінуса. Так само використовуйте запобіжник B і підключіть дроти відповідно до схеми до клем акумулятора.

Принцип роботи:

Підключіть приймач, який ви бажаєте живити від батареї 24 В, до захисту відповідно до схеми вище, а потім підключіть захист до батареї 24 В (світлодіод спалахне один раз після підключення джерела живлення). Якщо напруга батареї вище порогу включення (зазвичай 26,0 В), захист вмикається автоматично (світлодіод почне швидко блимати, а через 2 секунди світлодіод загориться постійно і одночасно ввімкнеться приймач). Якщо напруга батареї нижча (але вище порогу відключення - зазвичай 21,0 В), захист активується натисканням кнопки (після цього приймач негайно вмикається, а світлодіод світиться постійно). Але якщо напруга батареї нижче порогу відключення, і ми спробуємо її включити за допомогою кнопки, захист, звичайно, не ввімкнеться і повідомить нам про це дворазовим блиманням світлодіода.

З цього моменту приймач живиться від акумулятора. Під час роботи напруга батареї буде падати в міру її розрядки. Коли він падає нижче порогу вимкнення (зазвичай 21,0 В), захист від’єднає приймач (світлодіодний індикатор згасне), запобігаючи надмірному розрядженню батареї.

.

Захист має затримку вимкнення приймача (приблизно 6 секунд), тобто приймач буде вимкнено, коли напруга батареї залишається нижче порогу вимкнення принаймні 6 секунд. Це захищає від випадкового відключення, тому що деякі пристрої (наприклад, двигуни) споживають більший струм під час запуску - напруга акумулятора може тоді тимчасово "сісти" - тому такі короткі (наприклад, 1-2 секунди) зниження напруги акумулятора не спричинять помилкових відключень захисту. Під час зворотного відліку затримки вимкнення світлодіод повільно блимає.

.

Коли захист вимикає приймач, світлодіод вимикається і коротко блимає кожні 5 секунд.

Захист буде знову ввімкнено, коли:

- автоматично, коли напруга батареї перевищує поріг увімкнення (батарею було заряджено або замінено) або

- вручну кнопкою, якщо напруга батареї підвищиться вище порогу вимкнення.

.

Увімкнення кнопкою (аварійне) корисне, коли після того, як батарея була розряджена. розряджено, і ви почекали деякий час (коли акумулятор певною мірою відновиться). і напруга на ньому трохи підвищиться) і ми повинні включити приймач, живлячи його від тієї ж батареї.

Пороги вимкнення та ввімкнення.

Користувач може вибрати поріг вимкнення та ввімкнення за допомогою 3 перемичок. Перемички знаходяться під кришкою, відкрутіть кришку (4 гвинти) і при вимкненому живленні обережно зніміть вибрані перемички на свій розсуд.

.

Використовуйте перемичку "C", щоб встановити поріг активації:

- перемичка включена означає 26,0 В

- перемичка знята означає 25,0 В

.

Перемички «A» і «B» використовуються для встановлення порогу вимкнення, і є 4 варіанти вибору напруги вимкнення:

- вимикання при 21,0 В (перемички A і B увімкнено)

- вимикання при 21,6 В (перемички A увімкнено та B знято)

- вимикання при 22,6 В (перемичка B увімкнена, а A знята)

- відключення при 23,6 В (перемички A і B зняті)

.

Варто пам'ятати, що захист має затримку вимкнення (приблизно 6 секунд) і затримку ввімкнення (приблизно 2 секунди). Максимальне навантаження становить 45А, але завжди варто використовувати запас: у випадку резистивних навантажень не менше 10-20%, а у випадку індуктивних навантажень (двигуни тощо) 30-50% через більш високе миттєве споживання струму при запуску вищезгаданих пристроїв.

Технічні дані:

- джерело живлення 24 В постійного струму (допустимо 18-29 В)

- вибір порогу вимкнення приймача: 21,0 В / 21,6 В / 22,6 В / 23,6 В

- вибір порогу автоматичного ввімкнення приймача: 25,0 В або 26,0 В

- можливе ручне аварійне перемикання (як зазначено вище в посібнику)

- максимальне споживання струму приймачем: 45 А

- падіння напруги на захисті: нижче 0,1 В

- розміри приблизно 10x7 см, висота 5 см

.

Усі напруги наведені в межах допуску +- 3%

.

Товар абсолютно новий.

.
