* Захист руки Makita для бензинової бензопили DCS460

новий оригінал

( Hand Guard / ENGINE CHAIN SAW )

• Виробник: Makita
• Код виробника: 181213161 / 181213162 / 181213163

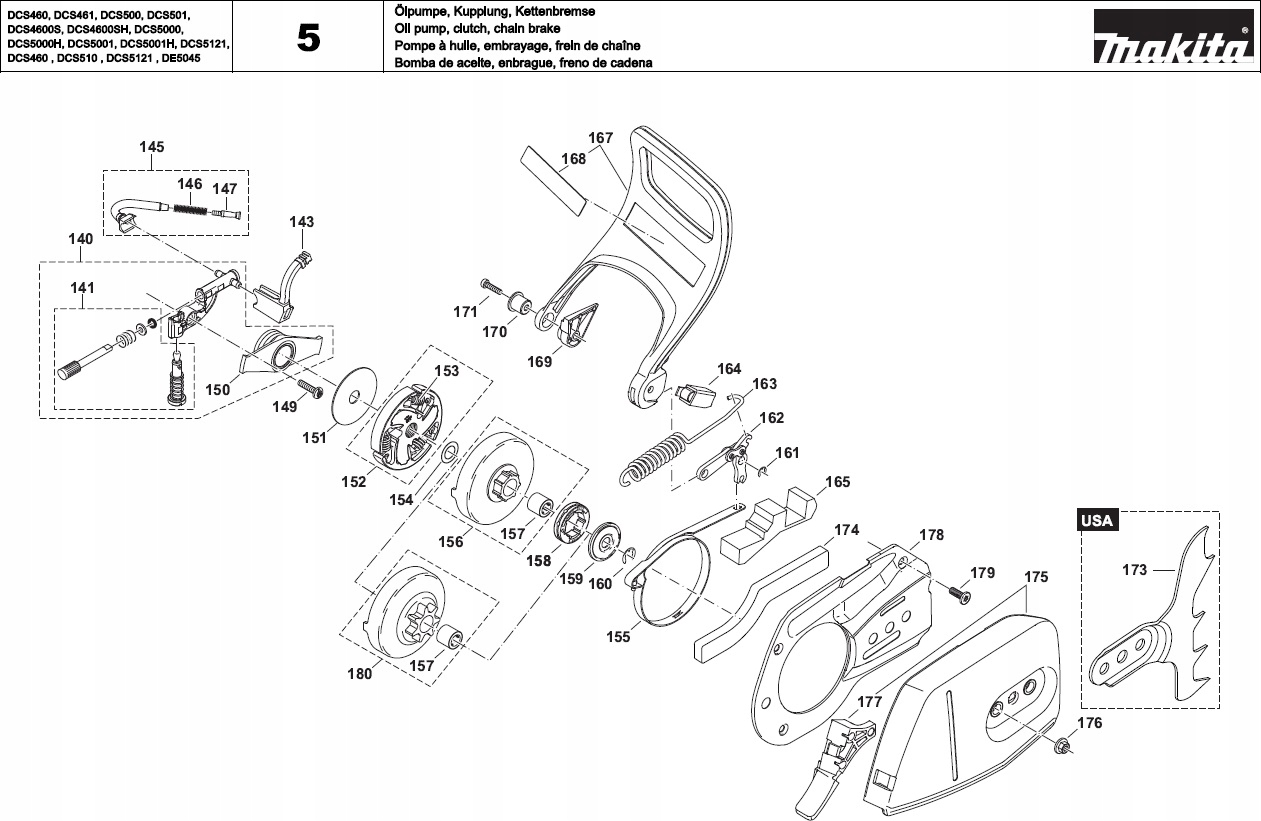

• Позиція на схемі: ні. 167 - DCS460

Застосування

бензопила / ланцюгова пила:

• DCS460
• DCS4630
• DCS500
• DCS5000
• DCS5121
• li>PS460
• PS4605
• PS500
• PS500C
• PS5105
• PS5105C

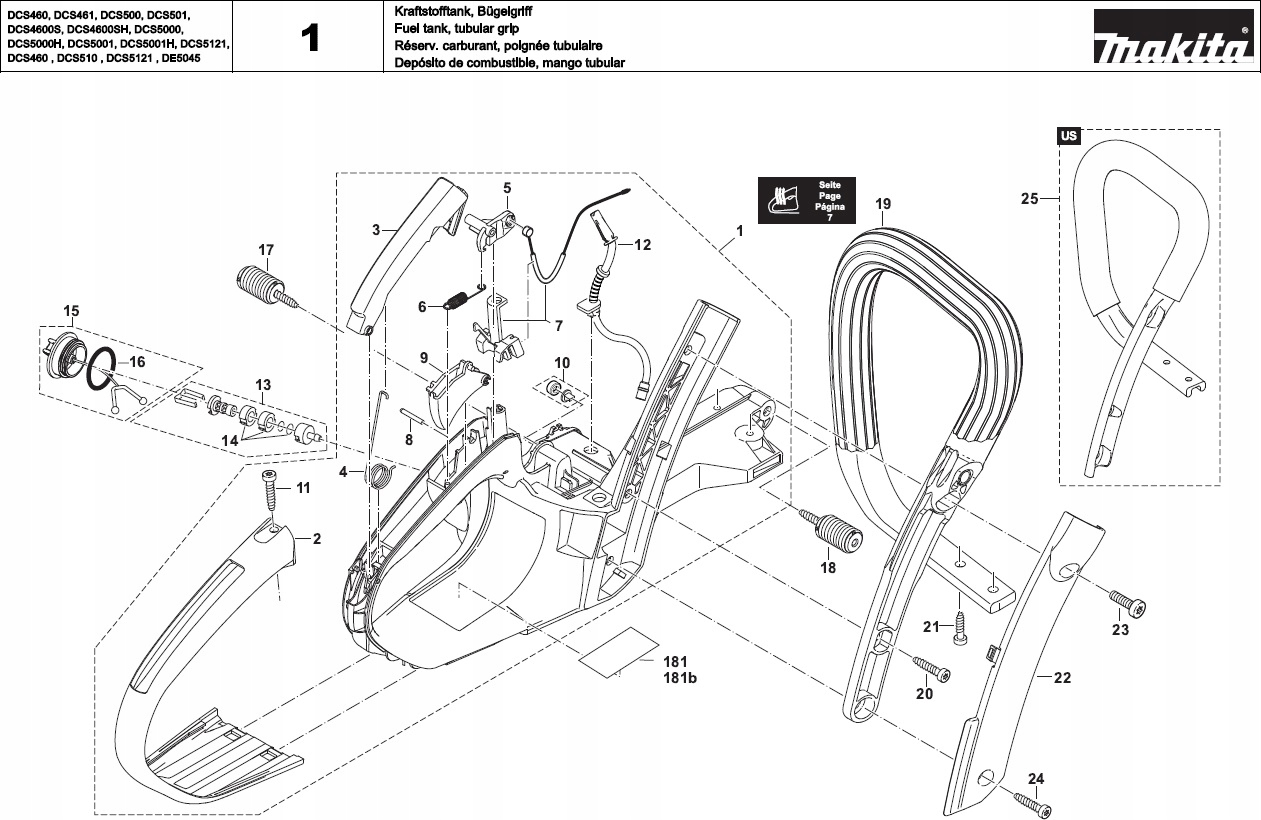

Список деталей для DCS460

позиція на схемі; каталожний номер; опис товару; кількість:

001 ; 181114605 FUEL TANK ASSY BLUE ; 1

002-1 ; 450851-5 Зовнішнє покриття ручки ; 1

003 ; 181117132 ВАЖІЛЬ ЗАПИТАННЯ ; 1

004 ; 181117031 ПРУЖИНА ; 1

005 ; 181117081 КОРОМИСЛО ; 1

006 ; 181117111 ПРУЖИНА ; 1

008-1 ; 268233-5 Pin 3 ; 1

009-1 ; 181117121 ВАЖІЛЬ дросельної заслінки; 1

010 ; 957114061 ПОВІТРЯНИЙ КЛАПАН CPL. ; 1

011-1 ; 266475-5 Гвинт самонарізний з головкою 6 насічок 5,5X20 ; 1

012 ; 181114065 ПАЛИВОПРОВІД ; 1

013-1 ; 010114200 ПАливний фільтр у зборі; 1

015-1 ; 168507-3 Кришка паливної горловини - комплект; 1

016 ; 213080-9 О-кільце 29,5 ; 1

017 ; 181114301 Амортизуюча пружина, CPL. ; 1

018 ; 181114301 Амортизуюча пружина, CPL. ; 1

019 ; 181310200 ПЕРЕДНЯ РУЧКА ; 1

020-1 ; 266475-5 Гвинт самонарізний з головкою 6 насічок 5,5X20 ; 1

021-1 ; 266478-9 Гвинт самонарізний з головкою 6 насічок 5,5X16 ; 2

022 ; 181114652 КРИШКА РУЧКИ MAKITA BLUE ; 1

023-1 ; 266479-7 6-лопастний гвинт M6X20; 1

024-1 ; 266475-5 Гвинт самонарізний з головкою 6 насічок 5,5X20 ; 1

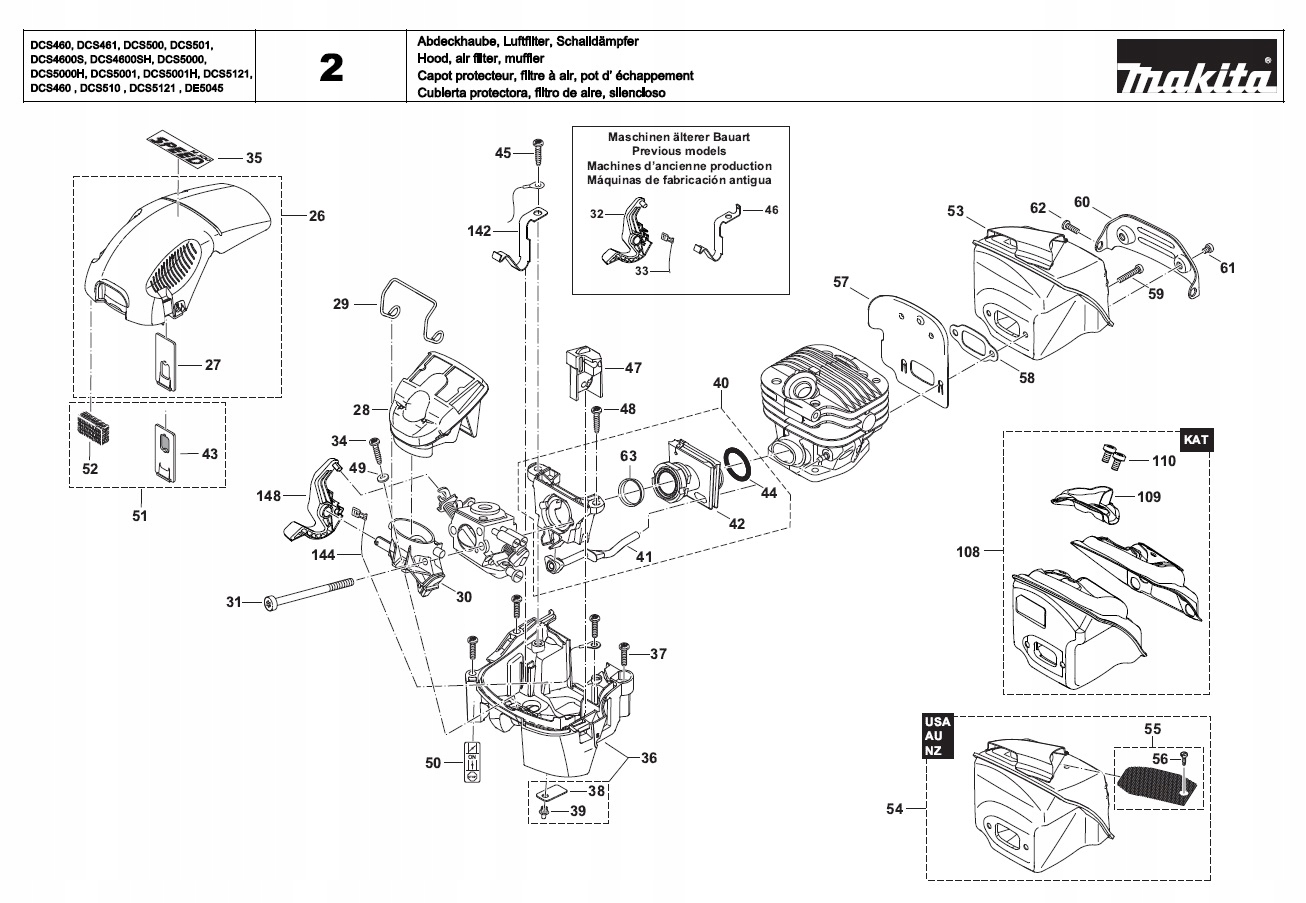

026-3 ; 181118242 КРИШКА ЕЛЕМЕНТА ПОВІТРЯНОГО ФІЛЬТРУ; 1

027 ; 181118060 ПЛАСТИНА ПРОТИЗЛЕДЕНЕННЯ ЛІТНЯ ; 1

028 ; 181173090 ЕЛЕМЕНТ ПОВІТРЯНОГО ФІЛЬТРУ НЕЙЛОНОВА СІТКА ; 1

028A_ ; 181173240 ЕЛЕМЕНТ ПОВІТРЯНОГО ФІЛЬТРУ FINE NYLON ; 1

028B_ ; 181173190 ЕЛЕМЕНТ ПОВІТРЯНОГО ФІЛЬТРУ ФЛІС; 1

029 ; 325593-9 Затискач ; 1

030 ; 181171011 ТРУБА ВСІСАННЯ ПОВІТРЯ ; 1

031-1 ; 266480-2 6-лопастний гвинт M5X55; 2

032-1 ; 181155070 ВАЖІЛЬ ЗУПИНКИ ДВИГУНА / ДОСЛЮШЕННЯ ; 1

033-1 ; 970311580 КАБЕЛЬ ЗАЗЕМЛЕННЯ ; 1

034-1 ; 266478-9 Гвинт самонарізний з головкою 6 насічок 5,5X16 ; 1

036-1 ; 181131680 КАРБЮРАТОР КОРПУС У СБОрі СИНИЙ ; 1

037-1 ; 266472-1 6-лопастний гвинт M5X20; 4

040-1 ; 181171160 НАБІР ВПУСКНОГО КОЛЕКТОРА ; 1

041 ; 181131090 МАСЛОСТІЙКИЙ ШЛАНГ ; 1

042-1 ; 181131041 впускний шланг; 1

044-1 ; 233971-8 Кільцева пружина ; 1

045-1 ; 266478-9 Гвинт самонарізний з головкою 6 насічок 5,5X16 ; 1

047-1 ; 181155080 НАПРАВЛЯЮЧА РЕГУЛЮВАННЯ ; 1

048-1 ; 266478-9 Гвинт самонарізний з головкою 6 насічок 5,5X16 ; 1

049-1 ; 267821-5 Шайба пружинна 5 ; 1

050-1 ; 816917-5 Наклейка з інструкцією ; 1

053 ; 181174102 ГЛУШНИК ; 1

057 ; 181174062 ПЛИТА ТЕПЛОІЗОЛЯЦІЯ ; 1

058 ; 181174050 ПРОКЛАДКА ГЛУШНИКА ; 1

059-1 ; 266476-3 6-лопастний гвинт M5X20; 2

060 ; 181174091 КРИШКА ГЛУШНИКА ; 1

061-1 ; 266474-7 6-лопастний гвинт M5X9 ; 2

062-1 ; 266472-1 6-лопастний гвинт M5X20; 1

063 ; 346413-4 Втулка 17 ; 1

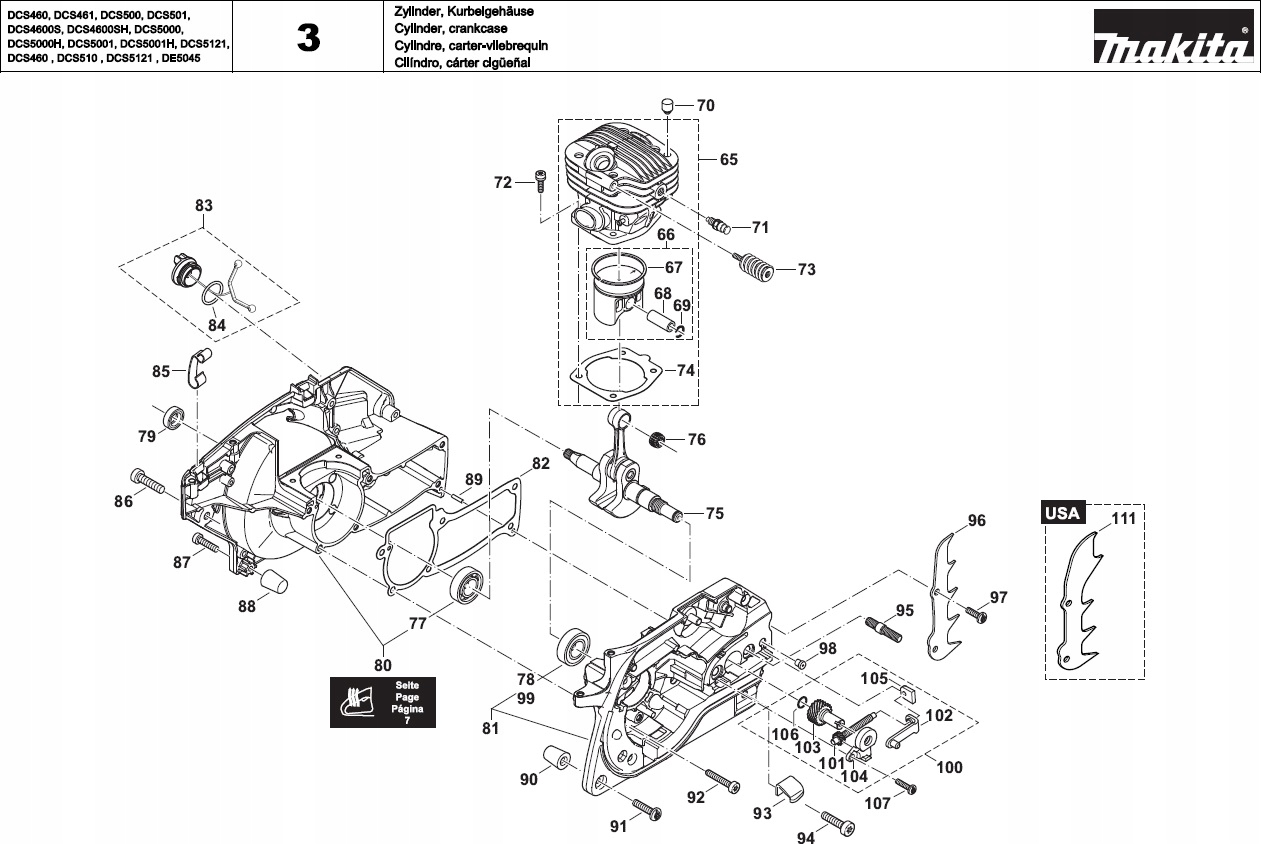

065 ; 178130215 ЦИЛІНДР ДЛЯ ПОРШНЕВОГО КОМПЛЕКТУ ДЕКОМП; 1

066 ; 180132063 ПОРШЕНЬ, ПОРШНЕВЕ КІЛЬЦЕ ТА ШТИФТ КОМПЛЕКТ; 1

067 ; 180132080 КІЛЬЦЕ ПОРШНЕВЕ 43ММ ; 1

068 ; 181132090 ПОРШНЕВИЙ ПАЛІТ; 1

069-1 ; 181132050 Стопорне затискач 10 ; 2

070-1 ; 424173-9 Демпферна пробка ; 2

072-1 ; 266473-9 6-лопастний гвинт M5X23; 4

073 ; 181114401 Амортизуюча пружина, CPL. ; 1

074-2 ; 181131134 ПРОКЛАДКА ЦИЛІНДРА ; 1

075-2 ; 143395-9 Вал колінчастий - повний; 1

076 ; 962210103 КЛІТКА ДЛЯ ГОЛКИ ; 1

077 ; 211154-0 Підшипник кульковий ; 1

078-1 ; 211250-4 Підшипник кульковий 1514 ; 1

079-1 ; 213141-5 Сальник 12 ; 1

080-1 ; 181111655 КАРТЕР ЗБОРУ ЛІВИЙ СИНИЙ ; 1

081-1 ; 181111642 КАРТЕР ЗБОРУ ПРАВИЙ СИНИЙ ; 1

082 ; 181111061 ПРОКЛАДКА КАРТЕРА ; 1

083-1 ; 168508-1 Кришка паливної горловини - комплект; 1

084-1 ; 213355-6 Ущільнювальне кільце 25 ; 1

085 ; 181118050
