Розрядник перенапруги, розрядник блискавки та розрядник перенапруги – це пристрій, призначений для захисту електричного обладнання від перехідних перенапруг, що обмежує тривалість і частоту повторного струму.

Перенапруги можуть виникати, наприклад, під час увімкнення чи вимкнення ненавантаженої повітряної лінії або коли блискавка влучає у повітряну лінію, вони можуть спричинити руйнування ізоляції та інших елементів мережі.

Розрядники типу «1+2» (колишній клас B+C) забезпечують захист від атмосферних перенапруг, спричинених ударами блискавки об’єктами, розташованими поблизу повітряних ліній або безпосередньо на лінії НН, на великій відстані від місця встановлення обмежувачів. Крім того, цей тип обмежувачів забезпечує захист від комутаційних перенапруг. Обмежувачі перенапруг типу «1+2» встановлені перед лічильником, захищаючи таким чином вимірювальну систему.

Обмежувач перенапруги, розрядник блискавки, а також розрядник перенапруги — це пристрій, призначений для захисту електричного обладнання від перехідних перенапруг, що обмежує тривалість і частоту повторного струму. Перенапруги можуть виникати, наприклад, під час увімкнення чи вимикання ненавантаженої повітряної лінії або коли блискавка влучає у повітряну лінію, вони можуть спричинити руйнування ізоляції та інших елементів мережі.

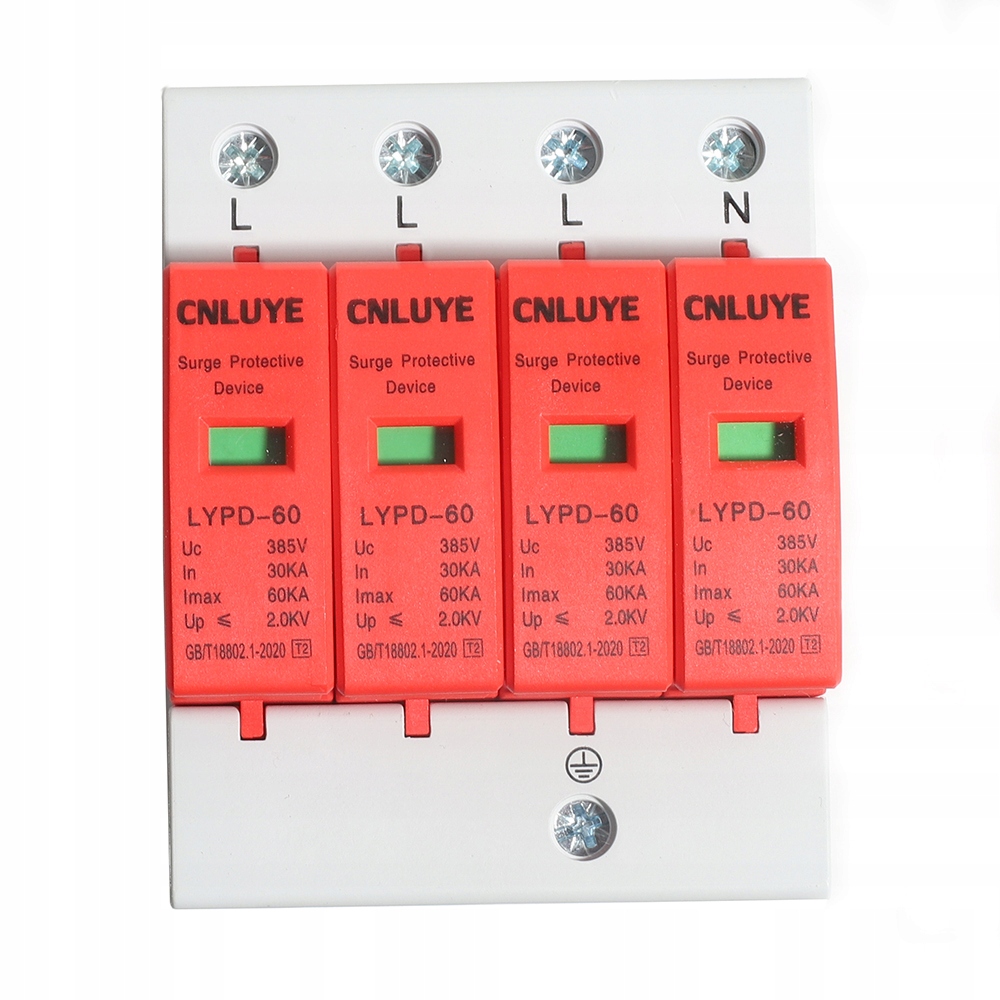

Технічні дані:

• Клас захисту: B+C (I+II),
• Кількість полів: 4,
• Тестовий струм In: 30 кА,
• МАКСИМАЛЬНИЙ струм Imax: 60 кА,
• Imp: 6 кА,
• Uc: 385 В,
• Вгору: <2кВ,
• Робоча температура: -40°C - +80°C,
• Час відгуку: <25 нс,
• Робоча вологість: 30% - 90%,
• CE
сертифікат

Умови встановлення та експлуатації:

• Відносна вологість повітря не перевищує 95%,
• Нахил вертикальної площини обмежувача не повинен перевищувати 5°.
• Не встановлюйте пристрій у місцях, чутливих до ударів і вібрації.
• Ми радимо вам періодично перевіряти розрядники – кожні два роки використання або після кожного прямого удару блискавки.
• Обмежувачі перенапруг використовують з’єднання мідного дроту 6,0 ~ 25 мм 2 ;
• Встановлення на рейку TH35.
