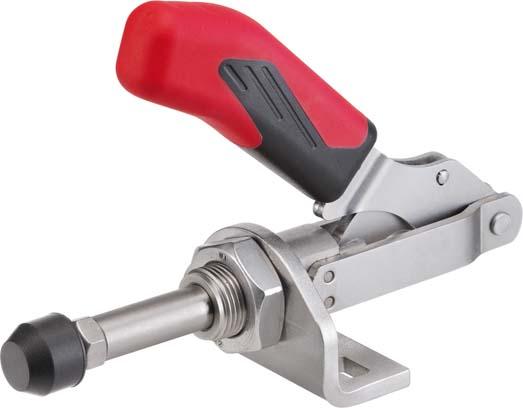

Передній швидкороз’ємний затискач із кутовою ніжкою 6841, розмір 2

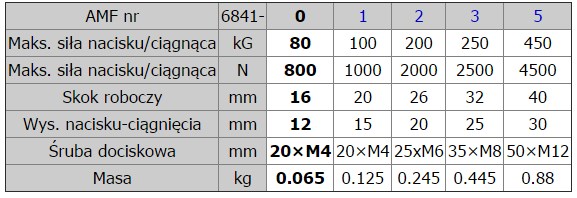

ПАРАМЕТРИ

• Розмір: 2
• f1: 2,0 кН
• f2: 2,0 кН
• натискний гвинт: M6 x 25
• вага: 245 г
• a: 10.0
• d: 5.6
• e: 20
• h1: 85,5
• Стрибок: 26
• год за хв.: 17
• hw max: 25
• k: 12,5
• l1: 114,0
• l2: 19
• l3: 105,0
• n: 50
• p: 34
• год: 20
• м2: M16 x 1,5
• b хв.: 32,5
• b max: 58,5

ОПИС ПРОДУКТУ

Ковзний стрижневий зажим із невеликою кутовою ніжкою

Виконання: натискно-витягувальний затискач з невеликою кутовою ніжкою (ковзний стрижень і ручний важіль обертаються одночасно). Довга ковзаюча напрямна штанги з монтажною різьбою та гайкою. Оцинкований і пасивований. Модернізація сталевих деталей важеля та повзунка. Заклепки з нержавіючої сталі рухаються в загартованих втулках підшипників через брак місця, не застосовуються до розмірів 0, 1 і 5. Точки підшипників змащені. Ручка з червоного маслостійкого пластику. Для розмірів 0, 2 і 3: ергономічна маслостійка рукоятка з великою площею долоні та м’яким компонентом. Ручний важіль можна повертати на будь-який кут відносно поверхні основи.

Застосування:Використовуйте як затискач тиску та натягу. Затискач можна монтувати без кутової лапки на металевих стінках або в корпусі пристрою за допомогою різьби .

Обсяг поставки: Комплект із загартованим оцинкованим натискним гвинтом.

Примітка. Розміри 0 і 3 також доступні з нержавіючої сталі.

Характеристики продукту:

Довгий хід

З горизонтальним напрямком сили витягування/натискання та горизонтальною затискною пластиною

Фіксуюча пластина може можна розібрати, а натяжний важіль, від’єднаний від пластини, можна приєднати до будь-якого кріпильного пристрою, об’єкта, який потрібно прикріпити, тощо.

Оцинкована

Ручка з пластиковим покриттям

Тип NI - у виконанні з нержавіючої сталі, призначений для використання в хімічній промисловості, харчовій промисловості, морських умовах тощо.

Антимагнітний, стійкий до корозії та кислот

EAN 4020772094126
