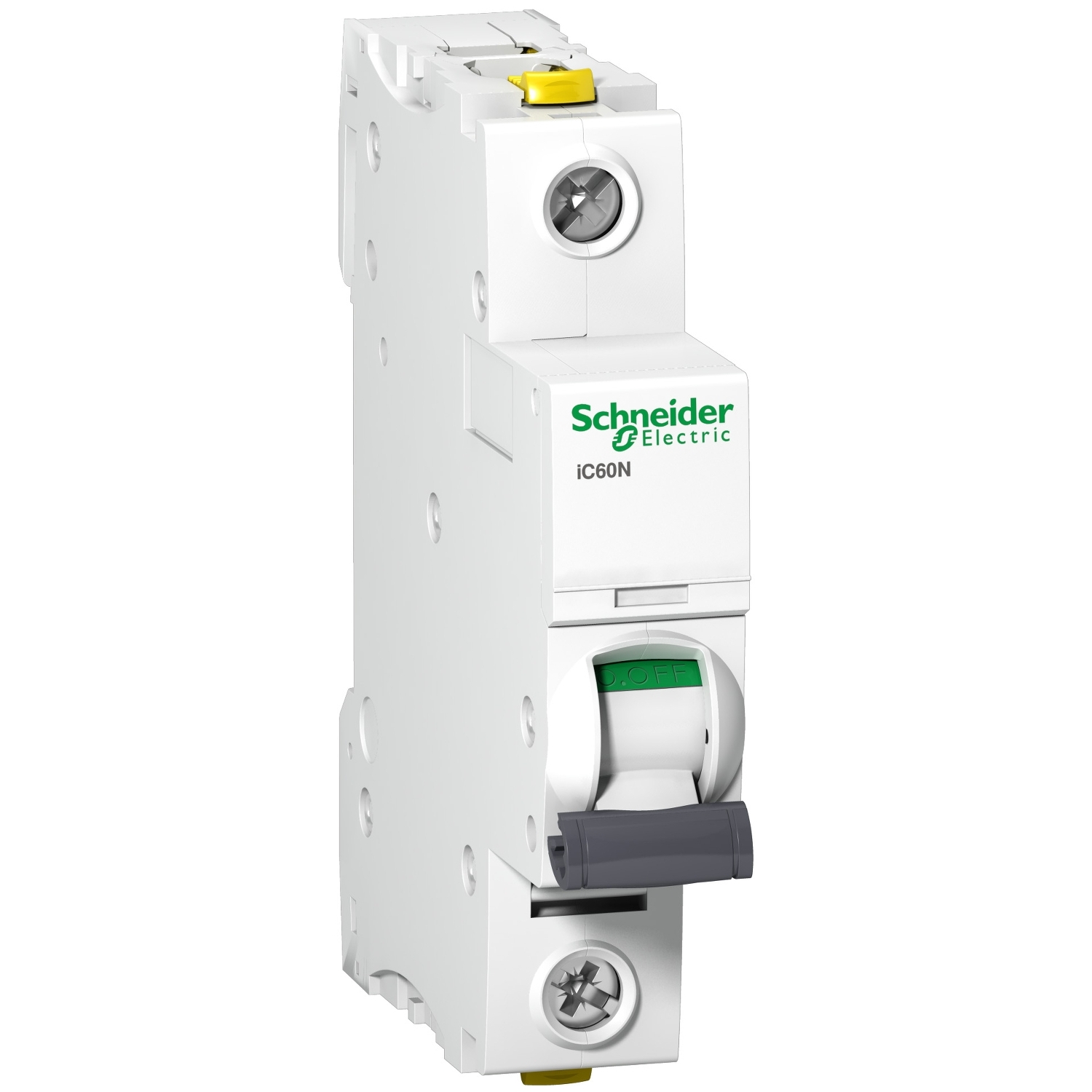

ЗАПЕРІВНИК Вимикача B16A 1P SCHNEIDER

Автоматичний вимикач Schneider Electric серії iC60N, контрольний номер A9F03116

• 1-полюсний
• Номінальний струм - 16A
• Характеристики B
• сила короткого замикання 6 кА
• забезпечує захист від коротких замикань і перевантажень
• можливість прямого з'єднання двох проводів різного перетину
• поїздка оптичний індикатор електричного відключення, біло-червоний
• індикатор Visi Safe гарантує, що вихідний ланцюг завжди захищений, сигналізує про безпечний стан контактів
• можливість демонтажу окремого пристрою без демонтажу з’єднувальна рейка
• зняття з DIN-рейки без інструментів

Основні параметри

• Номінальний струм [In]: 16 A
• характеристики: B
• функція ізоляції: так відповідно до EN 60898-1
• функція ізоляції: так відповідно до EN 60947-2
• функція ізоляції: так відповідно до IEC 60898-1
• функція ізоляції: так відповідно до IEC 60947- 2
• Асортимент продукції: iC60
• Асортимент продукції: Acti 9
• кількість захищених полюсів: 1
• Категорія використання: категорія A відповідно згідно з EN 60898-1
• Категорія використання: категорія A згідно з IEC 60898-1
• Назва продукту: Acti 9 iC60
• Стандарти: IEC 60898-1
• Стандарти: EN 60947-2
• Стандарти: IEC 60947-2
• Стандарти: EN 60898-1
• Опис полюса: 1P
• тип мережі: постійний струм (DC)
• тип мережі: змінний струм (AC)
• коротка назва пристрою: iC60N
• розрив символ потужності : N
• технологія запуску: термомагнітна
• Тип виробу або компонента: автоматичний вимикач
• застосування пристрою: розподіл
• відключаюча здатність: 6000 A Icn при 230 В змінного струму 50/60 Гц відповідно до EN/IEC 60898-1
• відключаюча здатність: 10 кА Icu при 60...72 В постійного струму відповідно до EN/IEC 60947-2
li>
• вимикаюча здатність: 15 кА Icu при 12...60 В постійного струму відповідно до EN/IEC 60947-2
• вимикаюча здатність: 10 кА Icu при 220...240 В змінного струму 50/ 60 Гц відповідно до EN/IEC 60947-2
• розривна здатність: 36 кА Icu при 12...60 В змінного струму 50 /60 Гц відповідно до EN/IEC 60947-2
• відключаюча здатність: 20 kA Icu при 100...133 V AC 50/60 Hz відповідно до EN/IEC 60947-2

Автоматичні вимикачі Schnieder Electric iC60N з двома клемамивідповідають як будівельним, так і промисловим стандартам. Завдяки цьому їх використовують в житлових і громадських будівлях. Їх безсумнівною перевагою є система VisiTrip, тобто два індикатори на лицьовій стороні:

• спрацьовування - червоним кольором вказує на спрацьовування через порушення;
• індикатор зміни контакту - видимий зелена смуга гарантує фізичне розмикання контактів і забезпечує повну безпеку роботи в нижньому ланцюзі.

Оснащення автоматичних вимикачів подвійними засувками дозволяє знімати їх із штифтової рейки без використання інструментів. Дуже великою перевагою цієї серії є широкий асортимент приладів. Автоматичні вимикачі iC60N/H доступні у версіях 1P, 2P, 3P, 4P з характеристиками B, C, D до 63 A.

Конструкція:

1. Ізольовані клеми IP20

2. Велике поле для маркера схеми

3. Подвійна засувка дозволяє вийняти прилад спереду без використання інструментів і без зняття шпильки

4. Індикатор стану контакту

• Відключення ізоляції відповідно до вимог стандарту IEC/EN 60947-2.
• Видима зелена смуга гарантує, що контакти фізично розімкнені, і дозволяє виконувати дії в нижній схемі з повною безпекою

5. Вікно індикатора запуску. Вимкнення несправності вказується червоним індикатором на передній панелі

6. Подвійні клеми для верхнього або нижнього підключення: дріт або контактна планка

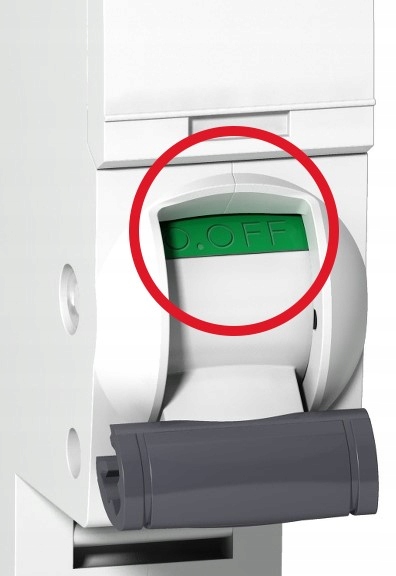

VisiSafe

Використання VisiSafe™ гарантує, що вихідний контур завжди захищений, незалежно від перенапруги, ступеня зношення та досвіду оператора, навіть у найскладніших умовах. Зелений індикатор вказує на безпечний стан контактів.

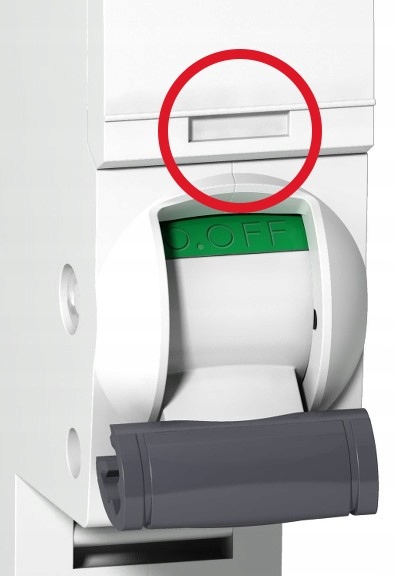

VisiTrip

VisiTrip мінімізує час простою та скорочує час ремонту. Можливість швидкого виявлення несправностей і легкого визначення стану мережі. VisiTrip лише вказує на несправний вихід, забезпечуючи швидку діагностику, вирішення проблеми та повторне підключення навантажень для полегшення керування будівлею та скорочення часу простою

Особливості захисту:

• Найвища імпульсна напруга, що витримується: Uimp = 6 кВ
• Гарантована триваліша робота обладнання, незважаючи на умови перенапруги
• Найвища стійкість до забруднення серед модульних пристроїв: ступінь забруднення 3
• Справді універсальний продукт, який працює в будь-яких умовах
• Номінальна напруга ізоляції: 500 В
• Повна безпека людини, яка маневрує важіль приводу.

Модульний апарат Schneider Electric Acti 9 встановлює найвищі стандарти щодо безпеки електроустановок і можливості сигналізації та керування за допомогою систем зв'язку. Модульний апарат Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну служби. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковому відключенню. Модульний апарат Acti 9 спрощує кінцевий розподіл енергії в будівлях і промислових підприємствах. З появою нових стандартів встановлення або зміною вимог до будівлі модульний пристрій Acti 9 можна легко розширити. Це гнучка та відкрита система, комплексні та інтегровані компоненти якої можуть взаємодіяти з будь-якою системою керування будівлею. Апарати Acti9 гарантують повну безпеку під час роботи завдяки VisiSafe.
