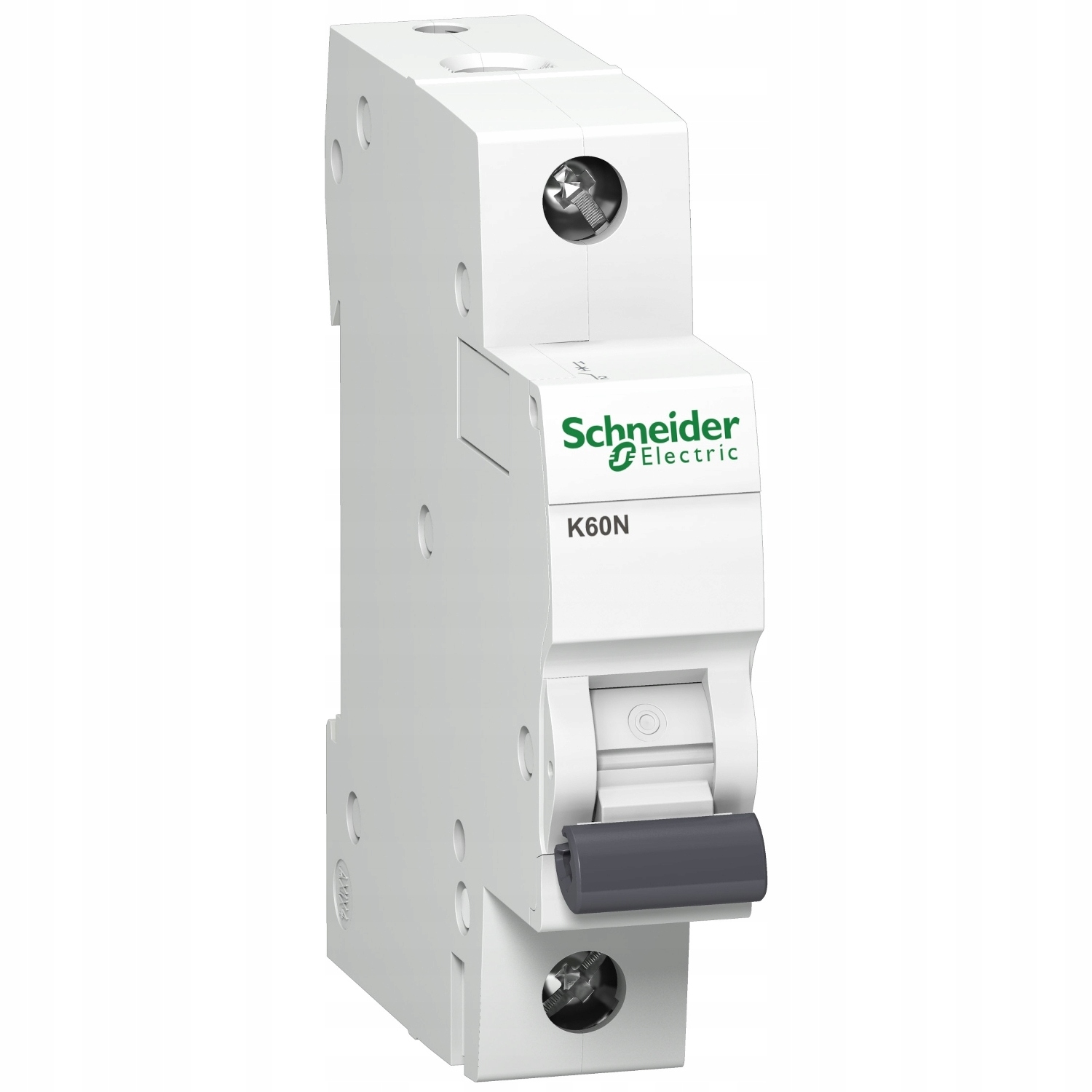

Schneider Electric, 1-полюсний автоматичний вимикач K60 K60N-C4-1 C 4A, A9K02104

Основні параметри

• Застосування пристрою: Розподіл
• Асортимент: Acti 9
• Назва продукту: Acti 9 K60
• Тип продукту або компонента: Автоматичний вимикач
• Коротка назва пристрою: K60N
• Опис полюсів: 1P
• Кількість захищених полюсів: 1
• [In] номінальний струм: 4 A
• Тип мережі: змінний струм ( AC)
li>
• Технологія відключення: Термомагнітна
• Характеристики: C
• Відключаюча здатність: 6000 A Icn при 230 В змінного струму (AC) 50/60 Гц відповідно до EN/IEC 60898 -1
• Категорія використання: категорія A згідно з IEC 60947-2, категорія A згідно з IEC 60947-2
• Ізолююча функція: так згідно з EN/ IEC 60898-1
• li>
• Стандарти: EN/IEC 60898-1
• Сертифікати продукції: OVE, VDE

Додаткові параметри:

• Частота мережі: 50/60 Гц
• Верхня межа магнітного спрацьовування: 5...10 x In
• [Ics] номінальний робочий струм відключення: 6000 A 100% згідно з EN/IEC 60898-1 - 230 В змінного струму (AC) 50/60 Гц
• Клас обмеження: 3 згідно з EN/IEC 60898- 1
• Номінальна напруга ізоляції [Ui]: 440 В змінного струму (AC) 50/60 Гц відповідно до EN/IEC 60898-1
• Номінальна витримувана імпульсна напруга [Uimp]: 4 кВ відповідно до EN/IEC 60898-1
• Індикація положення контакту: НІ
• Тип керування: Важіль
• Місцева сигналізація: Без
• Спосіб встановлення: Стаціонарний
• Монтажна основа: DIN-рейка
• Пристосування до збірних шин і розподільних блоків: Нижня сторона: подвійне з’єднання
• Ширина в модулях 9 мм: 2< /li>
• Висота: 81 мм
• Ширина: 18 мм
• Глибина: 70 мм
• Вага продукту: 0,12 кг
• Колір: білий
• Механічна стійкість: 20 000 циклів
• Електрична стійкість: 20 000 циклів
• З'єднання - клеми: клеми тунельного типу (розетка/розетка) 0,5…35 мм² жорсткий, клеми тунельного типу (сторона живлення) 0,5…35 мм² жорсткий, клеми тунельного типу (вниз/вниз) 0,5…25 мм² гнучкий, клеми тунельного типу (сторона живлення) 0,5…25 мм² гнучкий
• Довжина ізольованої секції 14 мм для верхнього або нижнього з’єднання
• Момент затягування: 3,5 Нм зверху або знизу
• Захист від залишкового струму: Без

Робоче середовище

• Рівень захисту IP: IP20 відповідно до IEC 60529
• Ступінь забруднення: 2 згідно з IEC 60898-1, 2 згідно з EN 60898-1
• Категорія перенапруги: II
• Тропікалізація: 2 згідно з IEC 60068-1
• Відносна вологість: 95% при 55 °C
• Робоча висота: ( у метрах над рівнем моря): 0...2000 м
• Температура навколишнього середовища для роботи пристрою: -25…70 °C
• Температура навколишнього середовища для зберігання: -40…70 °C

Серія Acti9

Квартири, офісні будівлі, промислові підприємства. Чи можна скрізь використовувати те саме модульне обладнання?

Як і для інших пристроїв, доступні серії для модульного обладнання, призначеного для домашнього, промислового та комерційного використання.

Приклад двох серій модульного обладнання від Schneider Electric: K60, призначеного в основному для житлових установок, і Acti 9, рекомендованого для використання на промислових і комерційних об’єктах.

1) Які стандарти застосовуються до мініатюрних автоматичних вимикачів?

Для мініатюрних автоматичних вимикачів існують два стандарти, відповідно до яких вони можуть виготовлятися.

• EN 60898 Стандарт -1 визначає вимоги до автоматичних вимикачів, що використовуються в домашніх і подібних установках. Пристрої, виготовлені відповідно до цього стандарту, призначені для експлуатації некваліфікованими особами (наприклад, увімкнення вимикача особою, яка залишається вдома після того, як вимикач вимкнув коротке замикання).
• Стандарт EN 60947-2 визначає вимоги до автоматичних вимикачів, які можна визначити широко як призначені для промислового застосування. Ці пристрої мають використовувати лише кваліфіковані спеціалісти.

Приклад паспортної таблички автоматичного вимикача з параметрами, визначеними відповідно до вимог промислового стандарту EN 60947-2 і стандарту для захисту побутових установок: EN 60898-1. Мініатюрні автоматичні вимикачі серії iC60N повністю відповідають двом стандартам, тому їх можна використовувати як в установках, які обслуговуються лише кваліфікованим персоналом, так і в житлових і подібних установках.

2) Які відмінності в довговічності для промислового та побутового обладнання?

Прикладом різних вимог до обладнання залежно від його призначення є стійкість до короткого замикання. На промислових об’єктах, особливо поблизу трансформатора або коли шини використовуються для розподілу електроенергії, від використовуваних автоматичних вимикачів може знадобитися сила короткого замикання до кількох десятків кА. Каскадні столи доступні для пристроїв серії Acti9. Завдяки координації захисту, такого як автоматичний вимикач у литому корпусі серії NSX, із мініатюрним автоматичним вимикачем iC60 (наприклад, розширеним за допомогою модуля залишкового струму Vigi iC60), останній можна використовувати з очікуваними струмами короткого замикання до 80 кА в повному діапазоні струмів. , тобто до 63 А. Окремо автоматичні вимикачі серії iC60 характеризуються міцністю короткого замикання Icu = 10/15/25 кА в залежності від виконання. Для обладнання в квартирах і будинках зазвичай достатньо сили короткого замикання 6 кА

Приклад каскадної таблиці для компактних автоматичних вимикачів iC60 і NSX

У промисловому середовищі захисні пристрої також піддаються впливу більших стрибків напруги, наприклад, пов’язаних із перемиканням потужних навантажень або виникненням комутаційних перенапруг. Автоматичні вимикачі Acti 9 характеризуються витримкою перенапруги Uimp = 6 кВ.

У випадку обладнання для житлових установок зазвичай достатньо напруги 4 кВ.

Конкретні Характер робіт і вплив, якому може піддаватися обладнання, що захищає промислові та побутові установки, зовсім інший. Звідси різні вимоги до пристроїв для житлових і промислових установок.
