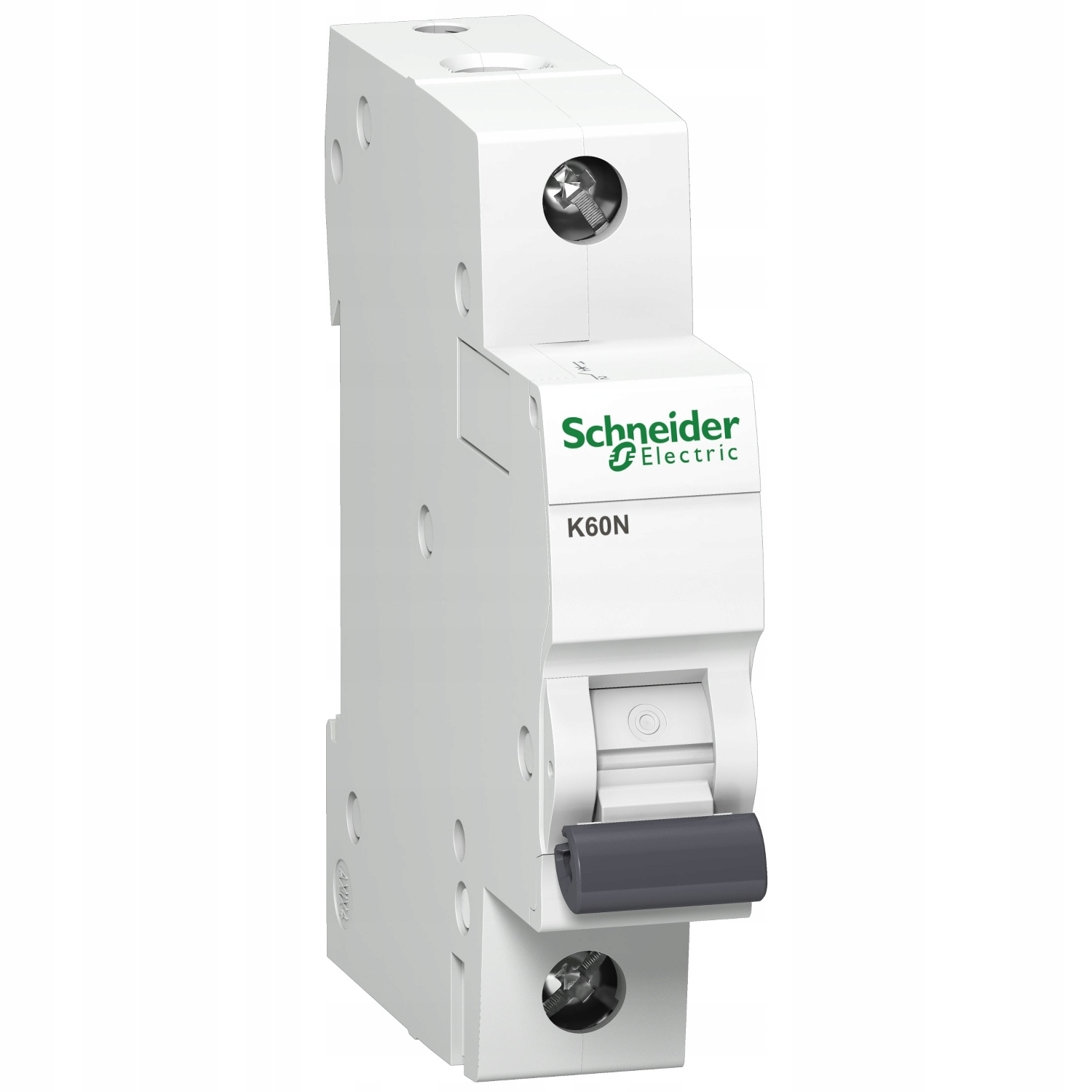

Schneider Electric, 1-полюсний автоматичний вимикач K60 K60N-B16-1 B 16A, A9K01116

Основні параметри

• Застосування пристрою: розподіл
• Асортимент: Acti 9
• Назва продукту: Acti 9 K60
• Тип продукту або компонента: Автоматичний вимикач
• Коротка назва пристрою: K60N
• Опис полюсів: 1P
• Кількість захищених полюсів: 1
• [In] номінальний струм: 16 A
• Тип мережі: змінний струм ( AC)
li>
• Технологія розчіплювача: Термомагнітна
• Характеристики: B
• Відключаюча здатність: 6000 A Icn при 230 В змінного струму 50/60 Гц відповідно до EN/ IEC 60898-1
• Категорія використання: Категорія A згідно з IEC 60947-2
• Ізоляційна функція: Так, відповідно до EN/IEC 60898-1
• Стандарти: EN/IEC 60898-1
• Сертифікати продукту: VDE, OVE

Додаткові параметри:

• Частота мережі: 50/60 Гц
• Верхня межа магнітного спрацьовування: 3...5 x In
• [Ics] номінальний струм відключення: робочий, 6000 A 100% відповідно до EN/IEC 60898-1 - 230 В змінного струму 50/60 Гц
• Клас обмеження: 3 відповідно до EN/IEC 60898-1
• li >
• Номінальна напруга ізоляції [Ui]: 440 В змінного струму 50/60 Гц відповідно до EN/IEC 60898-1
• Номінальна імпульсна напруга, що витримується [Uimp]: 4 кВ відповідно до EN/IEC 60898 - 1
• Індикація положення контакту: НІ
• Тип управління: Важіль
• Місцева сигналізація: Без
• Спосіб встановлення: Стаціонарний
• Монтажна основа: DIN-рейка
• Пристосування до збірних шин і розподільних блоків: нижня сторона: біконектор
• Ширина в модулях: 9 мм 2
• Висота: 81 мм
• Ширина: 18 мм
• Глибина: 70 мм
• Вага виробу: 0,12 кг
• Колір: білий
• Механічна стійкість: 20000 циклів
• Електрична стійкість: 20000 циклів
• Довжина ізольованої секції: 14 мм для верхнього чи нижнього з’єднання
• Момент затягування: 3 . 5 Н·м зверху або знизу.

Робоче середовище

• Рівень захисту IP: IP20 відповідно до IEC 60529
• Ступінь забруднення: 2 згідно з IEC 60898-1, 2 згідно з EN 60898-1< /li>
• Категорія перенапруги: II. експлуатація: (в метрах над рівнем моря): 0...2000 м
• Температура навколишнього середовища для роботи пристрою: -25…70 °C
• Температура навколишнього середовища для зберігання: -25… 85 °C

Серія Acti9

Квартири, офісні будівлі, промислові підприємства. Чи можна скрізь використовувати те саме модульне обладнання?

Як і для інших пристроїв, доступні серії для модульного обладнання, призначеного для домашнього, промислового та комерційного використання.

Приклад двох серій модульного обладнання від Schneider Electric: K60, призначеного в основному для житлових установок, і Acti 9, рекомендованого для використання на промислових і комерційних об’єктах.

1) Які стандарти застосовуються до мініатюрних автоматичних вимикачів?

Для мініатюрних автоматичних вимикачів існують два стандарти, відповідно до яких вони можуть виготовлятися.

• EN 60898 Стандарт -1 визначає вимоги до автоматичних вимикачів, що використовуються в домашніх і подібних установках. Пристрої, виготовлені відповідно до цього стандарту, призначені для експлуатації некваліфікованими особами (наприклад, увімкнення вимикача особою, яка залишається вдома після того, як вимикач вимкнув коротке замикання).
• Стандарт EN 60947-2 визначає вимоги до автоматичних вимикачів, які можна визначити широко як призначені для промислового застосування. Ці пристрої мають використовувати лише кваліфіковані спеціалісти.

Приклад паспортної таблички автоматичного вимикача з параметрами, визначеними відповідно до вимог промислового стандарту EN 60947-2 і стандарту для захисту побутових установок: EN 60898-1. Мініатюрні автоматичні вимикачі серії iC60N повністю відповідають двом стандартам, тому їх можна використовувати як в установках, які обслуговуються лише кваліфікованим персоналом, так і в житлових і подібних установках.

2) Які відмінності в довговічності для промислового та побутового обладнання?

Прикладом різних вимог до обладнання залежно від його призначення є стійкість до короткого замикання. На промислових об’єктах, особливо поблизу трансформатора або коли шини використовуються для розподілу електроенергії, від використовуваних автоматичних вимикачів може знадобитися сила короткого замикання до кількох десятків кА. Каскадні столи доступні для пристроїв серії Acti9. Завдяки координації захисту, такого як автоматичний вимикач у литому корпусі серії NSX, із мініатюрним автоматичним вимикачем iC60 (наприклад, розширеним за допомогою модуля залишкового струму Vigi iC60), останній можна використовувати з очікуваними струмами короткого замикання до 80 кА в повному діапазоні струмів. , тобто до 63 А. Окремо автоматичні вимикачі серії iC60 характеризуються міцністю короткого замикання Icu = 10/15/25 кА в залежності від виконання. Для обладнання в квартирах і будинках зазвичай достатньо сили короткого замикання 6 кА

Приклад каскадної таблиці для компактних автоматичних вимикачів iC60 і NSX
