ЗАРЯДНИЙ ПРИСТРІЙ ДЛЯ АКУМУЛЯТОРА XTAR VC4 18650 26650 LCD

СПЕЦИФІКАЦІЯ:

Універсальний процесорний зарядний пристрій для NiMH та літій-іонних акумуляторів типорозмірів AA, AAA, R14, R20, 14500, 14650, 16340, 17500, 17670, 18350 , 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650

• триступеневий спосіб заряджання: TC / CC / CV
• чотири незалежні канали заряджання
li>
• РК-дисплей, що інформує про напругу елемента та зарядний струм
• реактивація глибоко розряджених елементів та елементів 0 В
• два струми заряджання: 4x0,5A / 2x1A
• напруга заряджання: 4,2 В
• живлення від micro USB - джерело живлення не входить
• захист: термічний, від короткого замикання, від зворотного вставлення батареї

ТЕХНІЧНІ ДАНІ:

виробник: Xtar

модель зарядного пристрою: VC4 p>

підтримувані типи акумуляторів:

• 1-2 літій-іонні акумулятори 3,6–3,7 В, захищені та незахищені
• 1–4 нікель-металогідридні батареї

Підтримувані розміри батарей:

AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650 R14, R20, 20700, 21700, 22650, 255 0 0, 26650 - тільки в двох крайніх каналах (1 і 4 )

максимальна довжина батареї: 71 мм

вхідна напруга та вхідний струм: 5 В 2100 мА

< b >розетка живлення: micro USB

блок живлення в комплекті: НІ

рекомендований блок живлення: 5 В 2100 мА p>

спосіб заряджання:

• Li-ion - TC/CC/CV з керуванням процесора
• NiMH - керований процесором CC
• li>

зарядний струм у фазі CC:

• 1-2 батареї, розміщені в крайні канали (1 і 4) - макс. 1000 мА ±80 мА
• 3-4 батареї або 1-2 батареї, розміщені в середніх каналах (2 і 3) - макс. 500 мА ±50 мА

напруга закінчення заряджання:

• b>4,2 В ±0,05 В

  Струм закінчення заряджання: <80 мА

  додаткові функції: реактивація глибоко розряджених елементів і елементів 0В

  захист:

  • термічний
  • коротке замикання
  • проти зворотного вставлення батареї
  • li>

  розміри: 149 x 115 x 35 мм

  вага: 210 г

  Комплектація:

  • зарядний пристрій VC4,
  • кабель micro USB ,
  • обкладинка

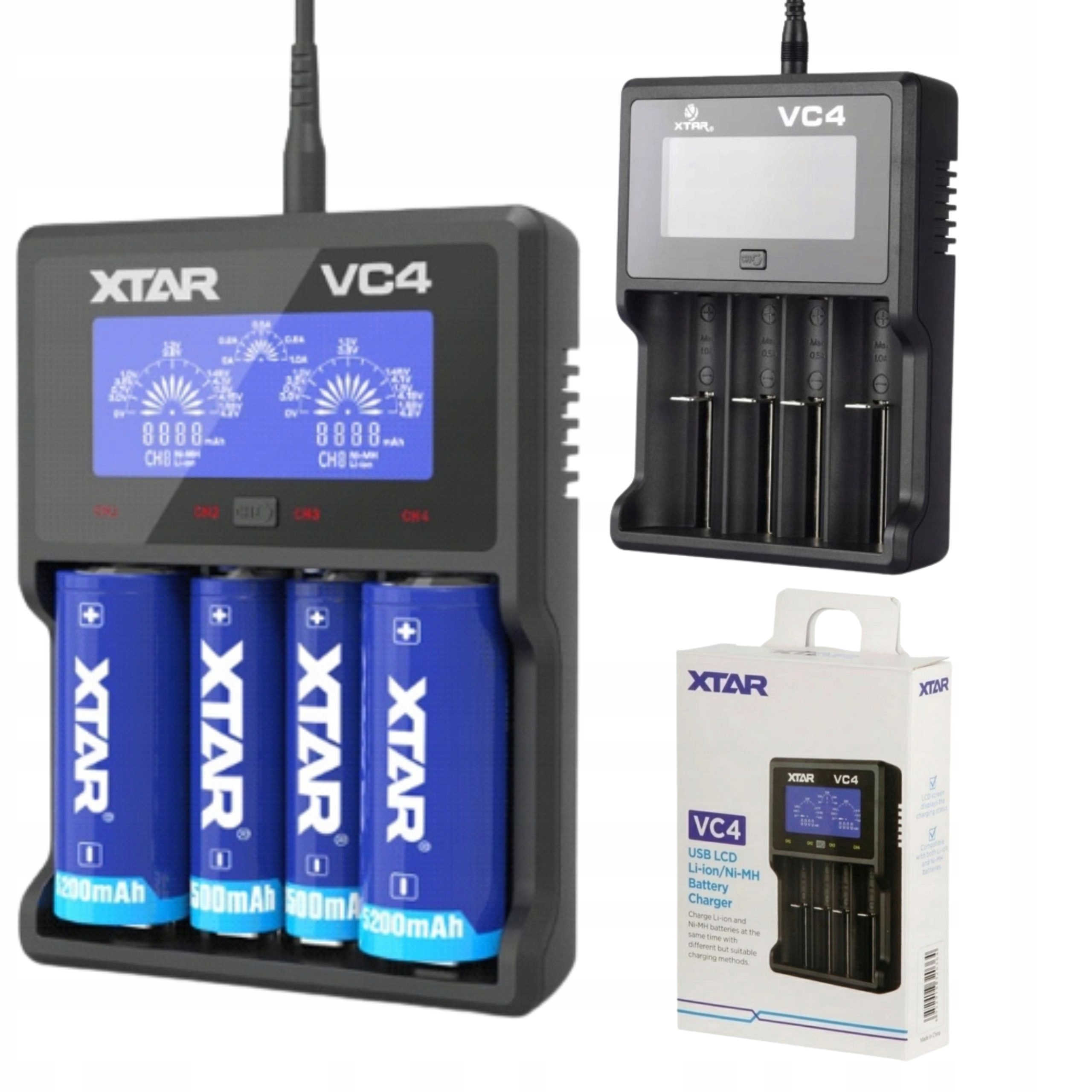

VC4 — це професійний зарядний пристрій для процесора з триступеневим процесом заряджання TC/CC/CV і РК-дисплеєм. Заряджає 1-4 літій-іонні елементи 3,6 / 3,7 В і Ni-MH будь-якої ємності розмірів AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. за двома крайніми каналами можна заряджати батареї типорозмірів R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.

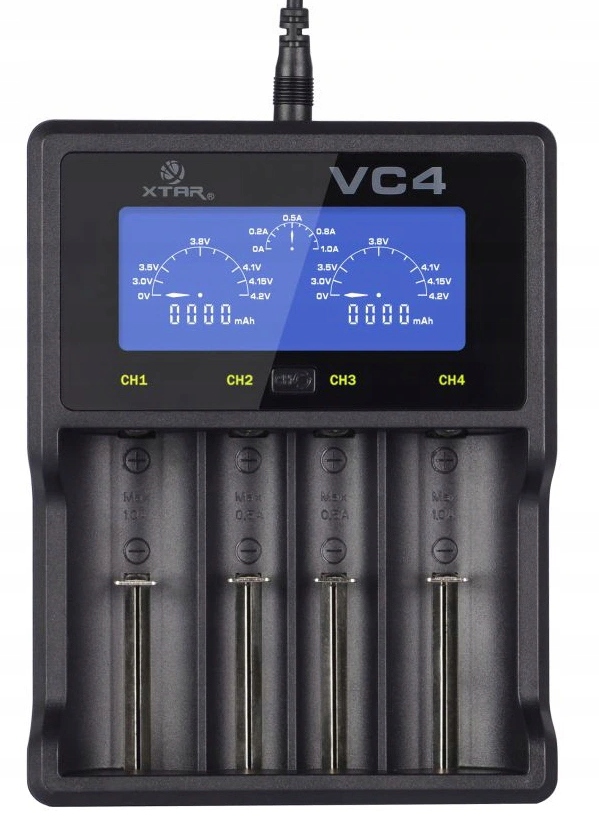

РК-дисплей із підсвічуванням зарядного пристрою Xtar VC4 показує поточну інформацію про робочий стан зарядного пристрою: напруга заряджених акумуляторів, зарядний струм, заряд, використаний для зарядки елементів, вказує на будь-які помилки та інформує про завершення зарядки. Одночасно відображається поточний робочий стан для двох каналів. Перемикатися між двома іншими каналами можна за допомогою кнопки CH на корпусі зарядного пристрою. Інформацію про використаний заряд можна використовувати для вимірювання ємності акумулятора. Щоб виміряти ємність батареї, її потрібно розрядити до відповідного граничного рівня напруги (зазвичай 2,5 В для Li-ion, 0,9 В для Ni-MH) і вставити в зарядний пристрій VC4. Після завершення заряджання значення заряду, використаного для зарядки акумулятора, можна прочитати на дисплеї. Це значення завжди буде на 3-5% вище фактичної ємності акумулятора. Це пов’язано з тим, що процес заряджання акумулятора ніколи не є ефективним на 100%, тобто для заряджання акумулятора потрібен трохи більший заряд, ніж фактична ємність елемента.

Максимальний зарядний струм становить 1 А і доступний лише для двох крайніх каналів і лише тоді, коли середні канали не використовуються. Батареї в середніх каналах завжди заряджаються струмом 0,5А. Під час заряджання 3 або 4 акумуляторів VC4 заряджає всі акумулятори струмом 0,5 А.

Що таке метод заряджання TC/CC/CV? Це триетапний процес заряджання літій-іонних елементів, що забезпечує підтримку елемента в хорошому стані шляхом заряджання відповідним струмом на кожному етапі та завершення процесу заряджання в потрібний момент.

Окремі етапи процесу TC/CC/CV є:

• Фаза TC: розряджені елементи нижче 2,9 В «прокидаються» меншим струмом.

• Фаза CC: після досягнення 2,9 В елемент заряджається постійний струм 0,5 А.

• Фаза CV: коли елемент майже заряджений, зарядний пристрій перемикається на заряджання зі зменшенням струму, доки напруга елемента не досягне 4,2 В. Після досягнення напруги 4,2 В процес заряджання завершено – акумулятор повністю заряджено.

Акумулятори з напругою 4,1 В або вище розглядаються зарядним пристроєм як заряджені. Щоб повністю зарядити такий акумулятор, вставте його в зарядний пристрій перед включенням. Заряджені батареї, що залишилися в зарядному пристрої, піддадуться процесу природного саморозряду. Заряджання відновиться, коли напруга акумулятора впаде нижче 4,1 В.

Зарядний пристрій Xtar VC4 має функцію реактивації глибоко розряджених елементів і елементів з напругою 0 В. Багато зарядних пристроїв на ринку не здатні зарядити такі акумулятори. Ось тут стане в нагоді зарядний пристрій Xtar VC4, оскільки він у багатьох випадках дозволяє «рятувати» такі елементи. Просто вставте глибоко розряджену батарею в зарядний пристрій VC4, як і під час звичайної зарядки – зарядний пристрій виявить розряджений елемент і спробує його повторно активувати.

Увага! Клітини, розряджені нижче певного рівня, незворотно пошкоджуються і не можуть бути повторно активовані. Уникайте надто глибокого розряджання літій-іонних акумуляторів - це може значно знизити їх термін служби та ємність або призвести до їх повної непрацездатності.

Заряджені акумулятори, що залишаються в зарядному пристрої, проходитимуть процес природного саморозряду. Заряджання Li-ion акумуляторів буде відновлено, коли напруга акумулятора впаде нижче 3,9 В. Для Ni-MH акумуляторів заряджання не відновлюється, коли напруга падає через саморозряд.

Зарядний пристрій Xtar VC4 постачається з USB-кабелем і кришкою для захисту зарядного пристрою під час транспортування. У комплект не входить блок живлення. Для живлення зарядного пристрою потрібен будь-який зарядний пристрій з USB-кабелем, наприклад, від телефону, або USB-розетки, або комп'ютера з вільним USB-портом. Рекомендована потужність джерела живлення USB становить 2,1 А (2100 мА). Можливе використання слабшого джерела живлення, VC4 підлаштує зарядний струм відповідно до можливостей джерела живлення.
