Зарядний пристрій BMS 4S 25A Li-Ion 18650

Код: 12838095746
Як замовити
465 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №70677178
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 129

Просматривая «Зарядний пристрій BMS 4S 25A Li-Ion 18650», вы можете быть уверены, что данный товар из каталога «Аккумуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Зарядний пристрій BMS Balancer 4S 25A Li-Ion 18650

Модуль зарядного пристрою Li-Ion 18650. Підтримка 4 елементів або пакета 4S із напругою 14,4–16,8 В (3,6–4,2 В) на клітинку) із захистом.

BMS, тобто система керування акумулятором. Цей модуль не має функції балансування. Його завдання полягає в тому, щоб захистити зарядку та розрядку акумуляторної батареї та від’єднати елементи в небезпечні моменти.

Модуль можна конфігурувати. Після спайки відповідних перемичок він може підтримувати пакети 3S, 4S або 5S. Опис перетворення нижче.

Пропозиція з модулем, підготовленим для роботи з пакетами 4S.

Захист окремої комірки від:

  • Перезаряд: 4,25 В +/- 0,025 В
  • Напруга скидання захисту: 4,1 В +/- 0,0025 В
  • Час активації захисту: 0,5 - 1,5 секунди
  • Розряд: 2,75 В +/- 0,1 В
  • Напруга скидання захисту: 3 В +/- 0,1 V
  • Понадструм заряджання/розряджання: 60A
  • Час активації захисту: 0,5 - 1,5 секунди
  • Захист від температури

Параметри модуля:

  • Конфігурація комірки: 4S
  • Безперервний робочий струм: 25A
  • Захист від короткого замикання: 0,1 - 0,6 мс
  • Захист від розриву ланцюга
  • Розміри: 54 х 18 мм

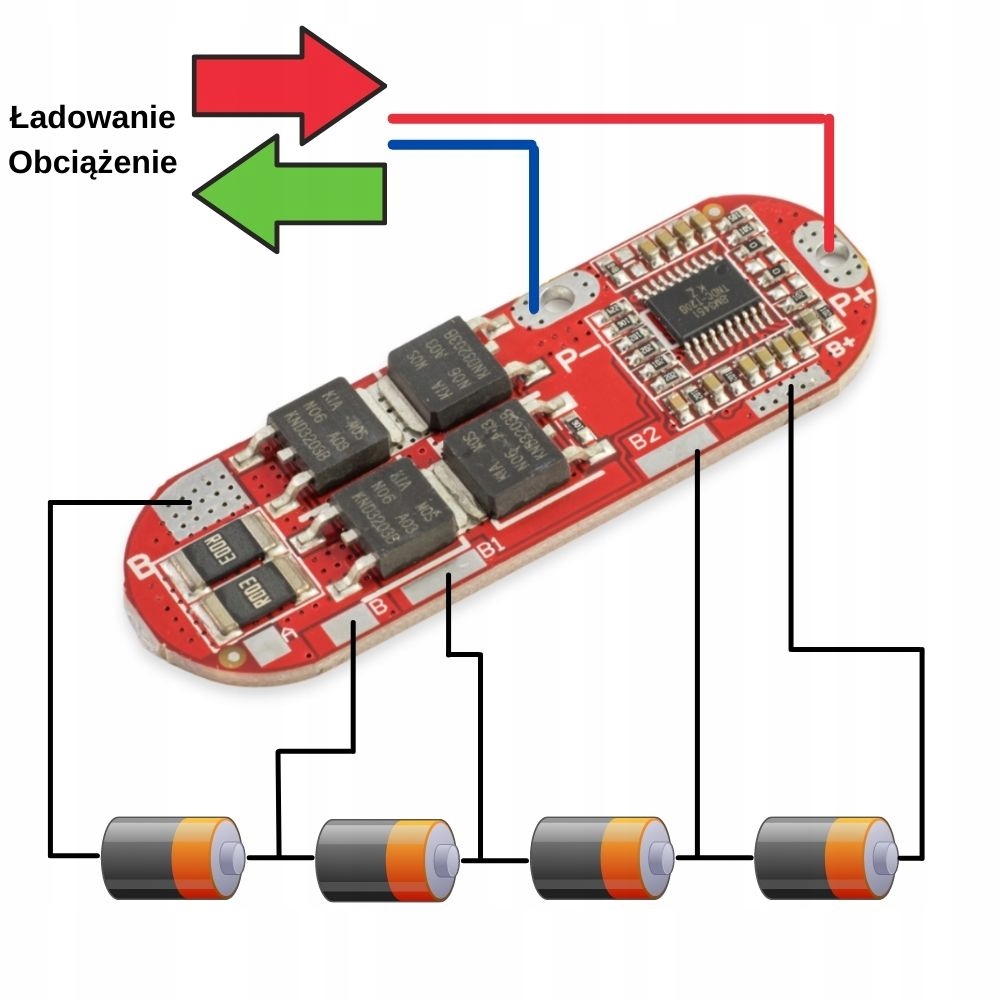

З'єднання (пайка та зварювання) комірок згідно креслення на фотографіях.

Не змішувати нові та б/в клітини. Рекомендується використовувати елементи зі схожими параметрами (ємність, напруга, внутрішній опір)

Як розпізнати або змінити конфігурацію модуля?

Модуль дозволяє просту конфігурацію між 3S, 4S і 5S за допомогою перемичок.

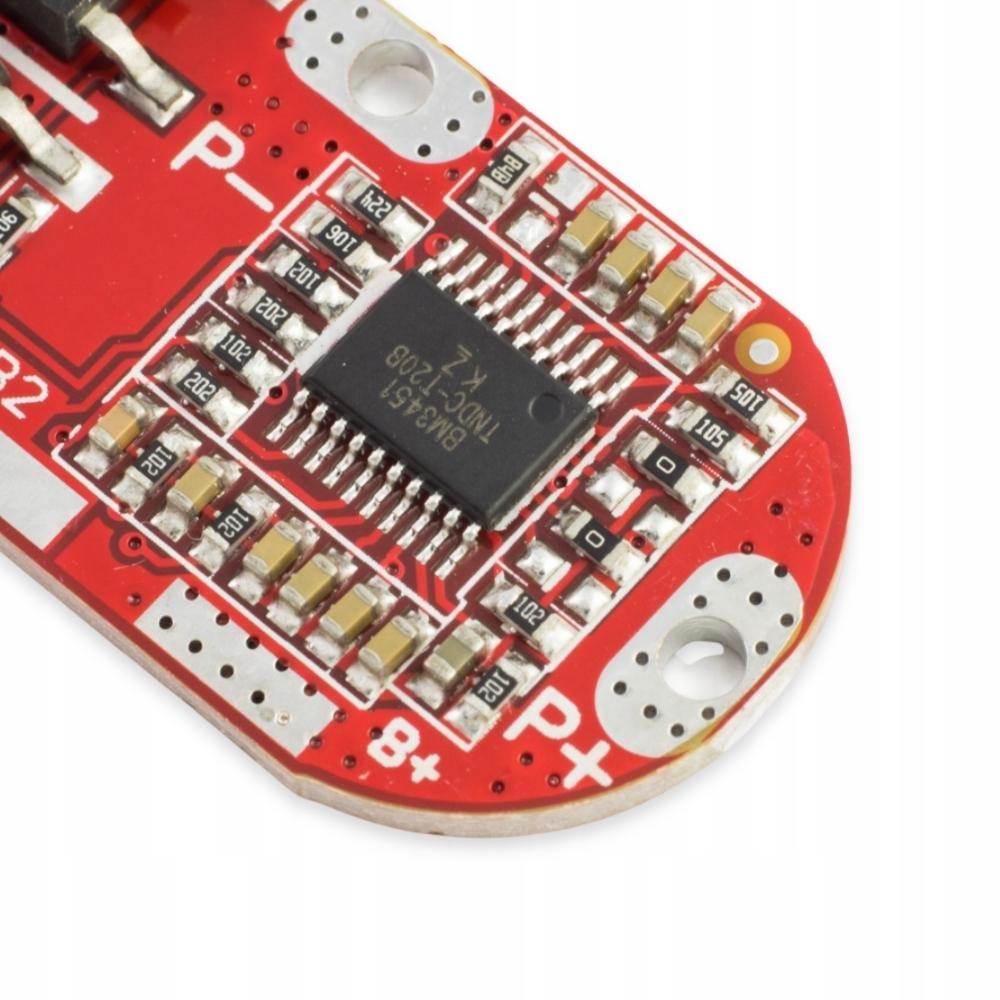

На платі є місце біля P+ роз'єм для 4 джамперів

Розташування джамперів для кожного режиму показано на фото нижче. Це ті, що в жовтих прямокутниках.

Перемички припаяні. Вам не потрібно паяти резистор 0 Ом. Вам потрібен лише жерстяний міст.
