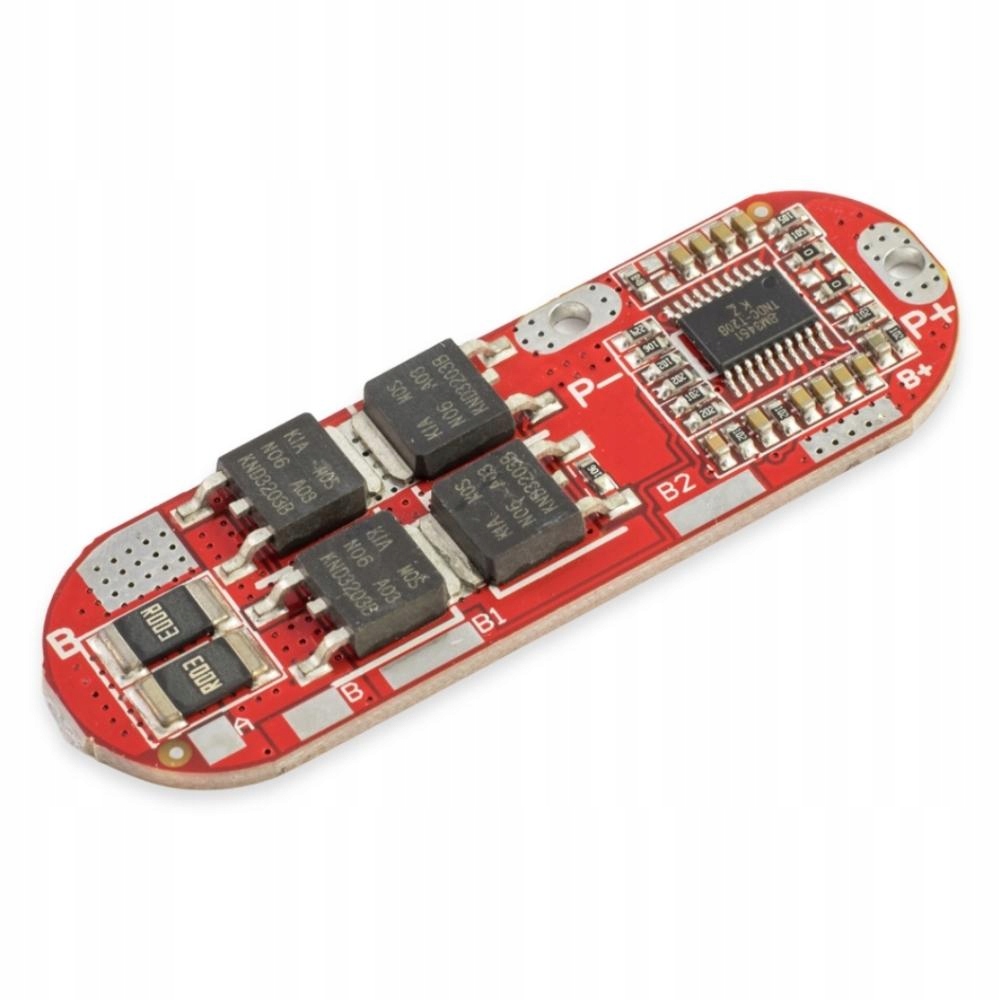

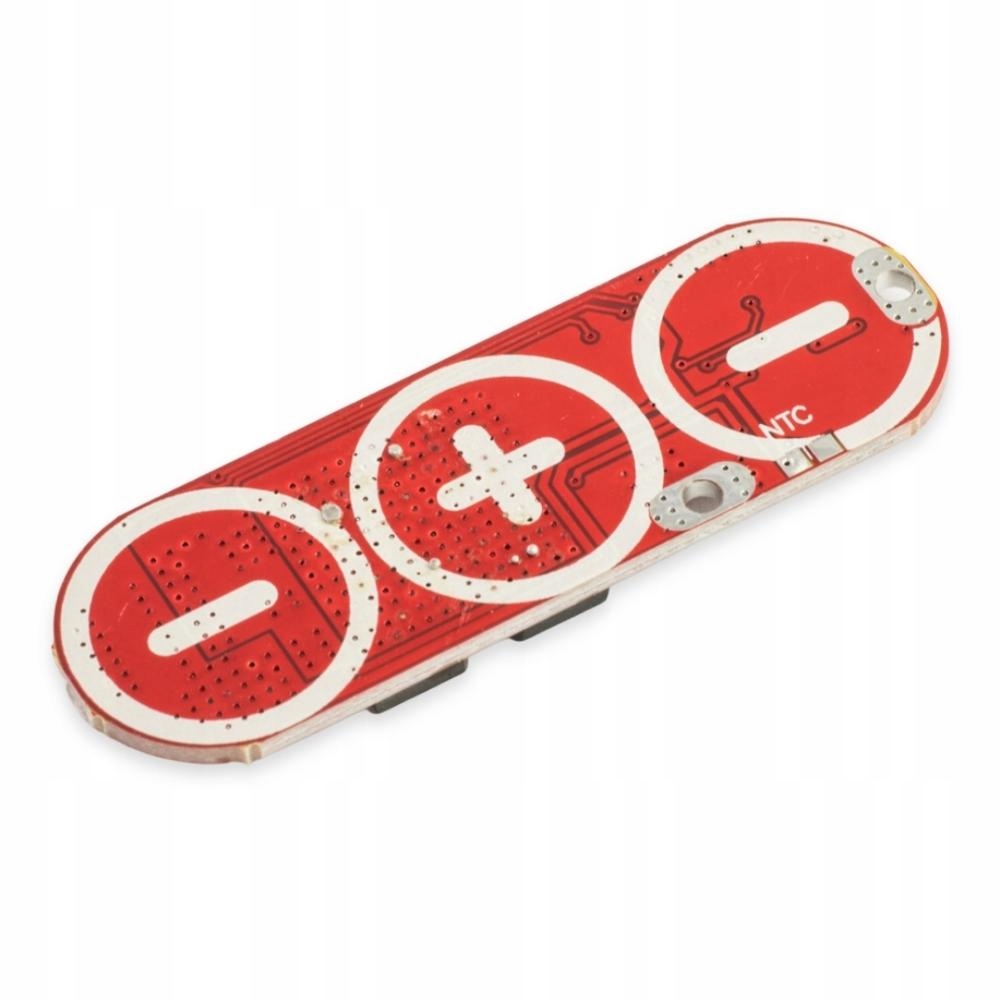

Зарядний пристрій BMS 5S 25A Li-Ion 18650

Модуль зарядного пристрою Li-Ion 18650. Підтримка 5 комірок або пакета 5S із захистом.

BMS, тобто система керування акумулятором. Цей модуль не має функції балансування . Його завдання полягає в тому, щоб захистити зарядку та розрядку акумуляторної батареї та від’єднати елементи в небезпечні моменти.

Модуль можна конфігурувати. Після спаювання відповідних перемичок він може підтримувати пакети 3S, 4S або 5S.

Пропонується з модулем, підготовленим для роботи з пакетами 5S.

Захист окремої комірки від :

• Перезаряд: 4,25 В +/- 0,025 В
• Напруга скидання захисту: 4,1 В +/- 0,0025 В< /li>
• Час активації захисту: 0,5 - 1,5 секунди
• Розряд: 2,75 В +/- 0,1 В
• Напруга скидання захисту: 3 В + /- 0,1 В
• Понадструмзаряджання/розряджання: 60A
• Час спрацьовування захисту: 0,5–1,5 секунди
• li>
• Захист від температури

Параметри модуля:

• Конфігурація комірки: 5S
• Безперервний робочий струм: 25 A
• Захист від короткого замикання: 0,1–0,6 мс
• Захист від розриву ланцюга
• Розміри: 54 х 18 мм

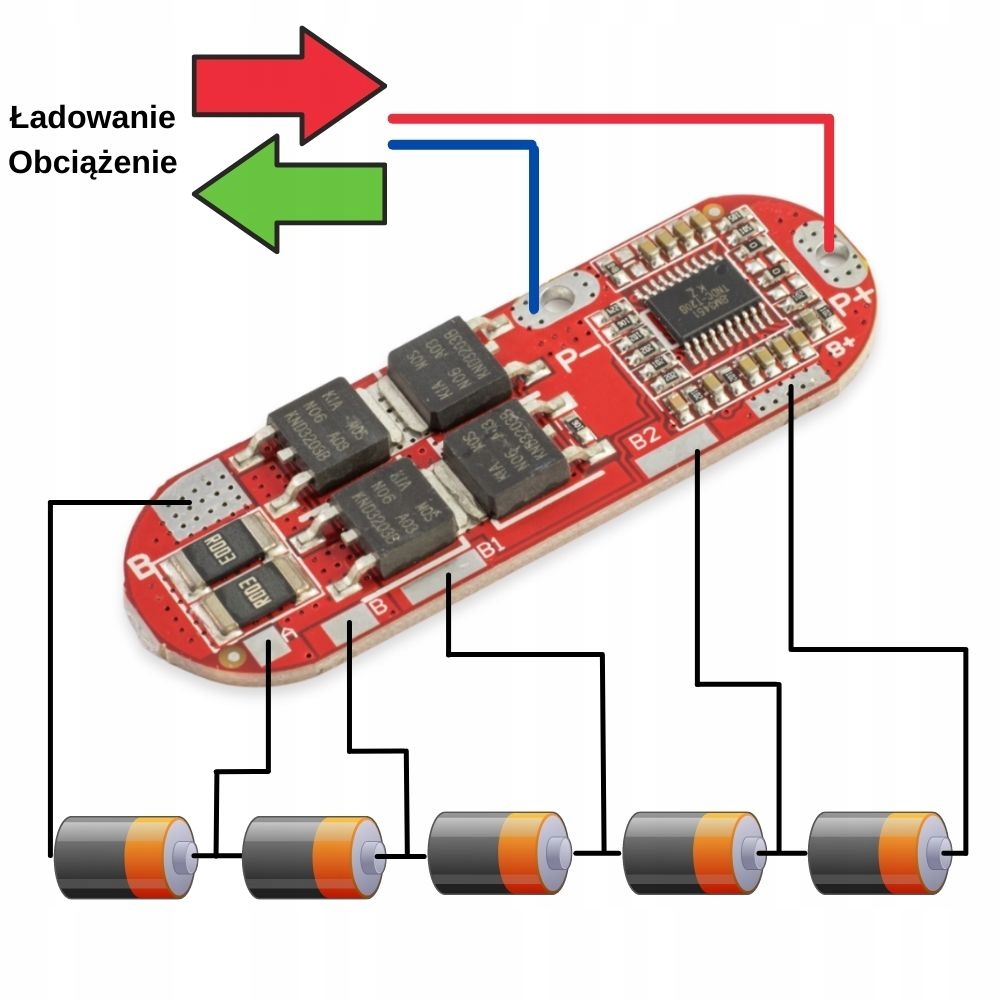

З'єднання (пайка та зварювання) комірок згідно креслення на фото.

Не змішуйте нові та використані клітини. Рекомендується використовувати елементи зі схожими параметрами (ємність, напруга, внутрішній опір)

Як розпізнати або змінити конфігурацію модуля?

Модуль дозволяє просту конфігурацію між 3S, 4S і 5S за допомогою перемичок.

На платі є місце біля P+ роз'єм для 4 джамперів

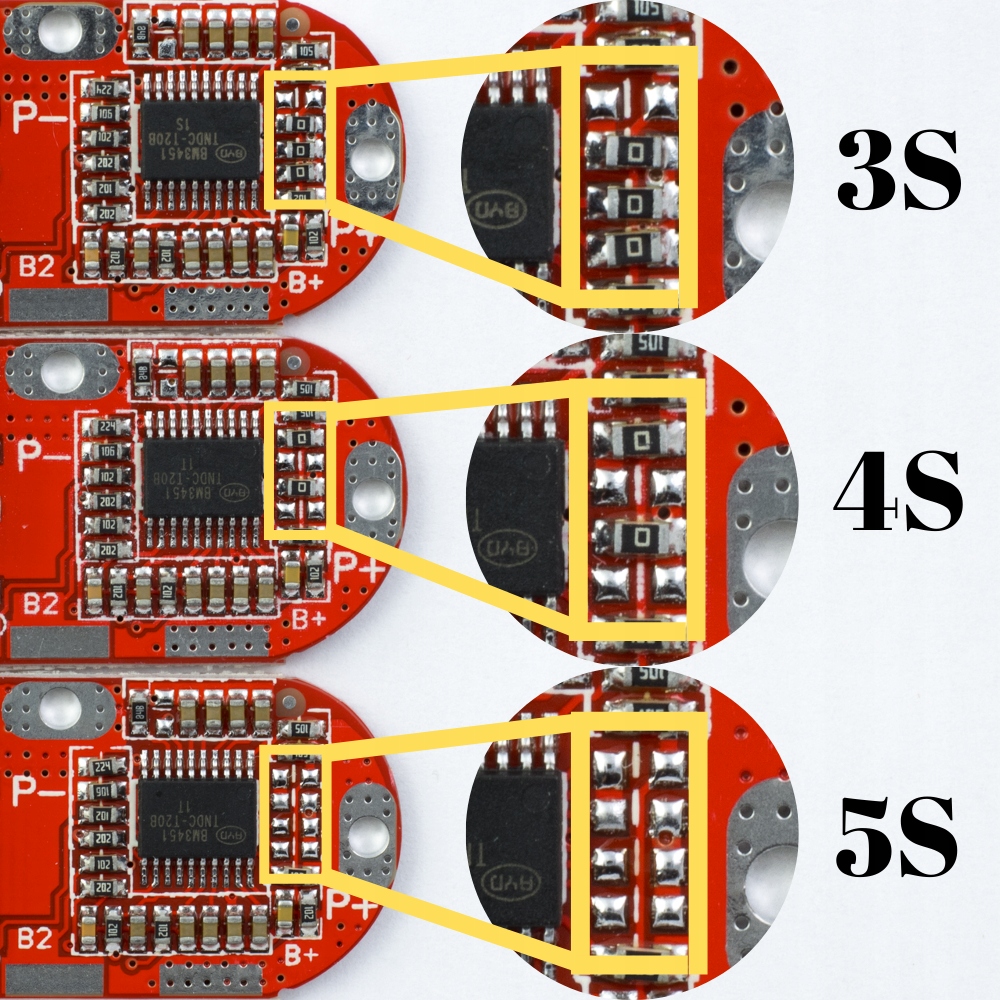

Розташування джамперів для кожного режиму показано на фото нижче. Це ті, що в жовтих прямокутниках.

Перемички припаяні. Вам не потрібно паяти резистор 0 Ом. Вам потрібен лише жерстяний міст.
