Зарядний пристрій для циліндричних акумуляторів 18650 Li-ion / NiMH Xtar MC4S

Основні моменти

• Трьохетапний процес заряджання, керований ЦП TC/CC/CV

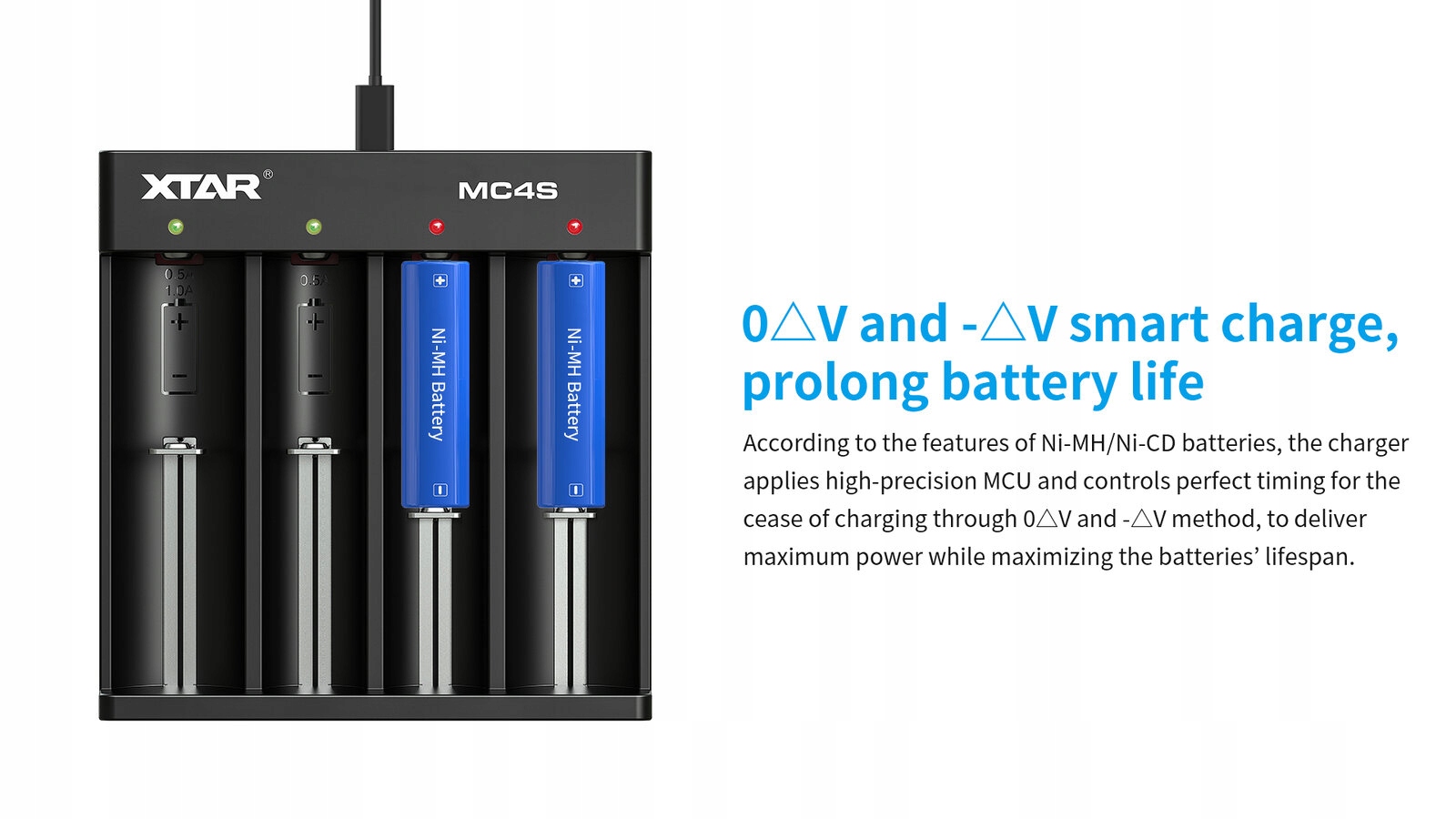

• Заряджання NiMH метод: 0△V і -△V
• чотири незалежні канали заряджання
• живлення від будь-якого зарядного пристрою USB (рекомендовано 2A)
• малі розміри - легко переносити
• функція реактивації глибоко розряджених клітин

Xtar є відомим виробником високоякісних літій-іонних зарядних пристроїв, ліхтариків і літій-іонних акумуляторів. Продукція Xtar продається в понад 120 країнах, зокрема: в США, Німеччині, Японії та Росії. Xtar використовує матеріали найвищої якості для виробництва зарядних пристроїв - від матеріалу корпусу до ефективної електроніки. Усі зарядні пристрої Xtar мають сертифікат CE, який вимагається на європейських ринках.

У невеликому корпусі міститься повністю професійний процесорний зарядний пристрій із триетапним процесом заряджання літій-іонних елементів за допомогою Метод TC/CC /CV та . метод 0△V і -△V для NiMH батарей. Заряджає 1-4 літій-іонні елементи NiMH 3,6 / 3,7 В і 1,2 В будь-якої ємності в розмірах 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700., AAAA, AAA, AA, A, Також можлива зарядка одного або двох акумуляторів типорозміру 20700, 21700 - тільки без захисту, 22650, 25500 / 26650 / SC / C (тільки в крайніх каналах).

Що таке метод заряджання TC/CC/CV? Це триетапний процес заряджання літій-іонних елементів, який гарантує, що елемент підтримується в хорошому стані шляхом заряджання відповідним струмом на кожному етапі і завершення процесу заряджання в потрібний момент.

Окремі етапи процесу TC/CC/CV:

• фаза TC: елементи, розряджені нижче 2,8 В, є " прокинувся» з нижчим струмом.
• Фаза CC: після досягнення 2,8 В елемент заряджається постійним струмом 0,5 А або 1 А (залежно від каналу та потужності джерела живлення, що використовується).
• Фаза CV: коли елемент майже заряджений, зарядний пристрій перемикається на низхідний зарядний струм, поки напруга елемента не досягне 4,2 В. Після досягнення напруги 4,2 В процес зарядки завершено – акумулятор повністю заряджений.

Зарядні пристрої інших виробників можуть значно підвищити температуру заряджених елементів під час заряджання. Надмірне нагрівання елементів може спричинити їх швидший знос. При розробці зарядного пристрою MC4S компанія Xtar пішла на крок далі, ніж конкуренти, вирішивши цю проблему простим способом: він живився від зовнішнього джерела живлення. Завдяки цьому температура акумулятора, який заряджається в MC4S, підвищиться щонайбільше на 15 градусів.

Кабель USB входить до зарядного пристрою Xtar MC4S.

Акумулятори з напругою 4,1 В або вище розглядаються зарядним пристроєм як заряджені. Щоб повністю зарядити таку батарею, вставте її в зарядний пристрій перед включенням. Заряджені батареї, що залишаються в зарядному пристрої, пройдуть процес природного саморозряду. Зарядка відновиться, коли напруга акумулятора впаде нижче 4,1 В. Зарядний пристрій Xtar MC4S має функцію реактивації глибоко розряджених елементів і елементів 0 В. Багато зарядних пристроїв на ринку не здатні зарядити такі акумулятори. Ось тут і стане в нагоді зарядний пристрій Xtar MC4S, який у багатьох випадках дозволяє «рятувати» такі елементи. Просто вставте глибоко розряджений акумулятор у зарядний пристрій MC4S, як і під час звичайного заряджання – зарядний пристрій виявить розряджений елемент і спробує його повторно активувати.

Увага! Клітини, розряджені нижче певного рівня, незворотно пошкоджуються і не можуть бути повторно активовані. Слід уникати занадто глибокого розряду літій-іонних акумуляторів - це може істотно знизити їх довговічність і ємність або привести до їх повної непрацездатності.

Характеристики продукту:

Виробник: Xtar

Модель/код виробника: MC4S

Підтримувані типи акумуляторів:

• Літій-іонні акумулятори 3,6-3,7 В, незахищені
• Літій-іонні акумулятори 3,6-3,7 В, захищені ( з PCM/PCB)
• Ni-MH акумулятори

Підтримувані розміри акумуляторів: 10440,14500,14650,16340 ,17500,17670, 18350,18500,18650,18700,20700(тільки без захисту),21700(тільки без захисту),22650,25500,26650,R03 / AAA,R6 / AA,R14 / C,R20 / D

Вхідна напруга: 5 В постійного струму ((500 - 2100 мА))

Максимальні розміри зарядженого акумулятора (ширина x висота) [мм] : 26 x 70

Спосіб заряджання:

• Керований процесором TC/CC/CV для Li-ion< /li>
• Керований процесором CC з -ΔV/0ΔV/PVD для Ni-MH

Зарядний струм у фазі CC (базова) [ мА ]: 500 мА ±50 мА / 1000 мА (залежно від використовуваного джерела живлення)

Напруга наприкінці заряджання: 4,2 В ±0,05 В

Струм завершення для літієвих елементів [мА]: @1A <120мА; @0,5 A <60 мА

Інші важливі характеристики продукту: Реактивація глибоко розряджених елементів і елементів 0 В

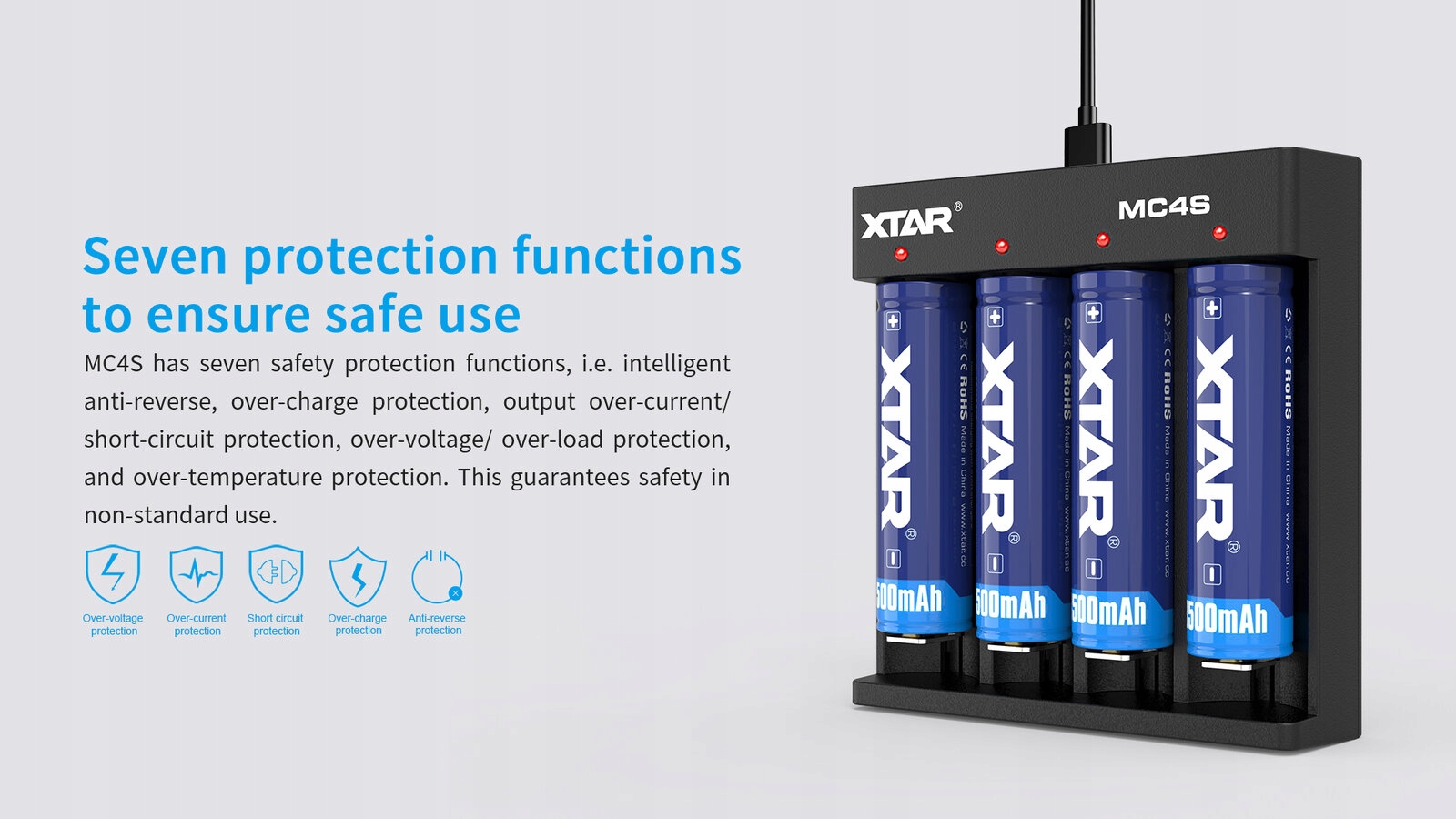

Захист:

• Від перегріву зарядного пристрою
• Від перевантаження / короткого замикання
• Від зворотної полярності елемента

Режими роботи зарядні пристрої: Зарядка

Розміри (ширина x глибина x висота) [мм]: 97 x 100 x 26,5

Вага[г / шт.]: 94,0

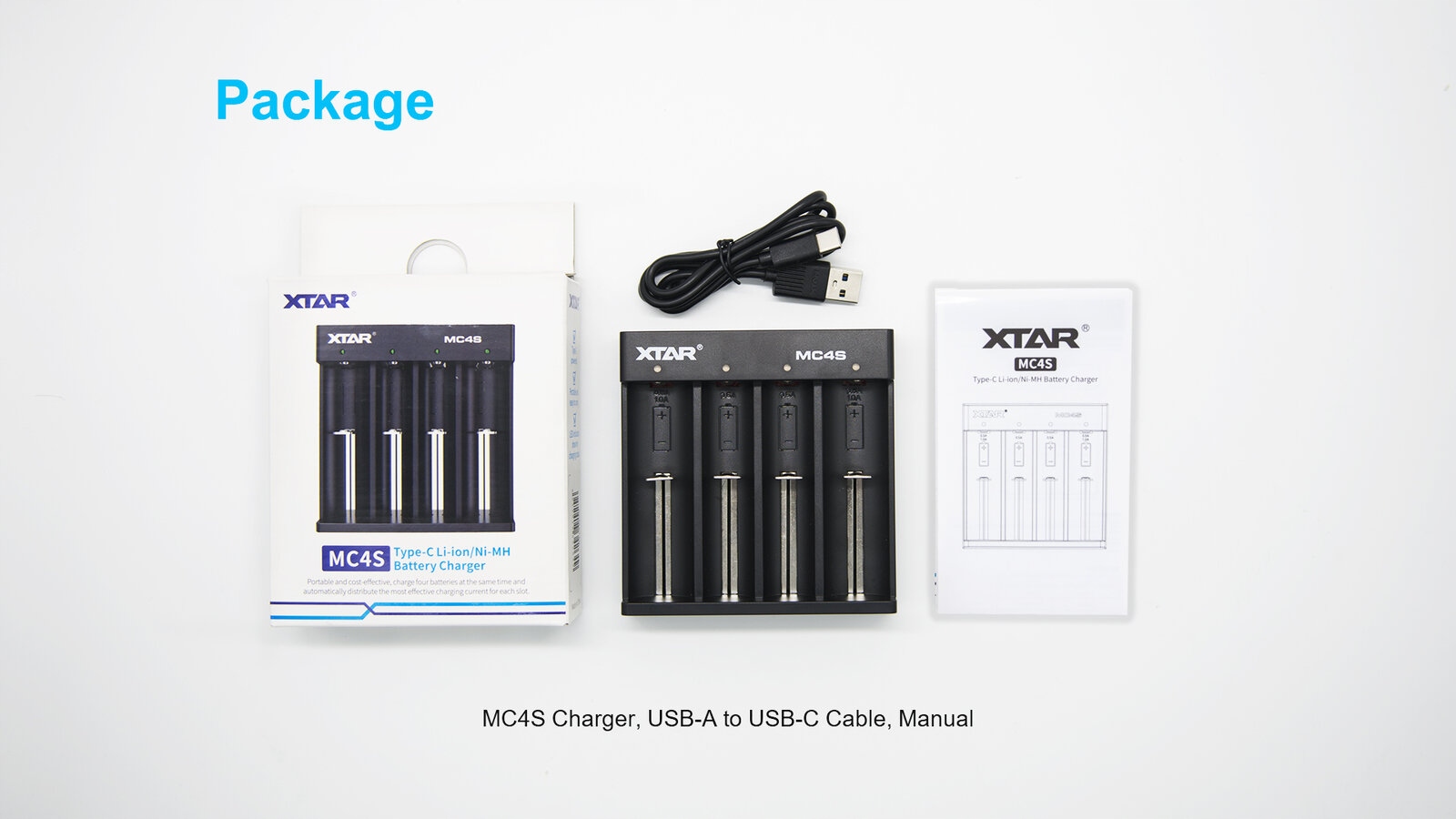

Вміст упаковки: b>

• Зарядний пристрій MC4S
• Кабель USB типу C

Маркування / сертифікати: Маркування CE
