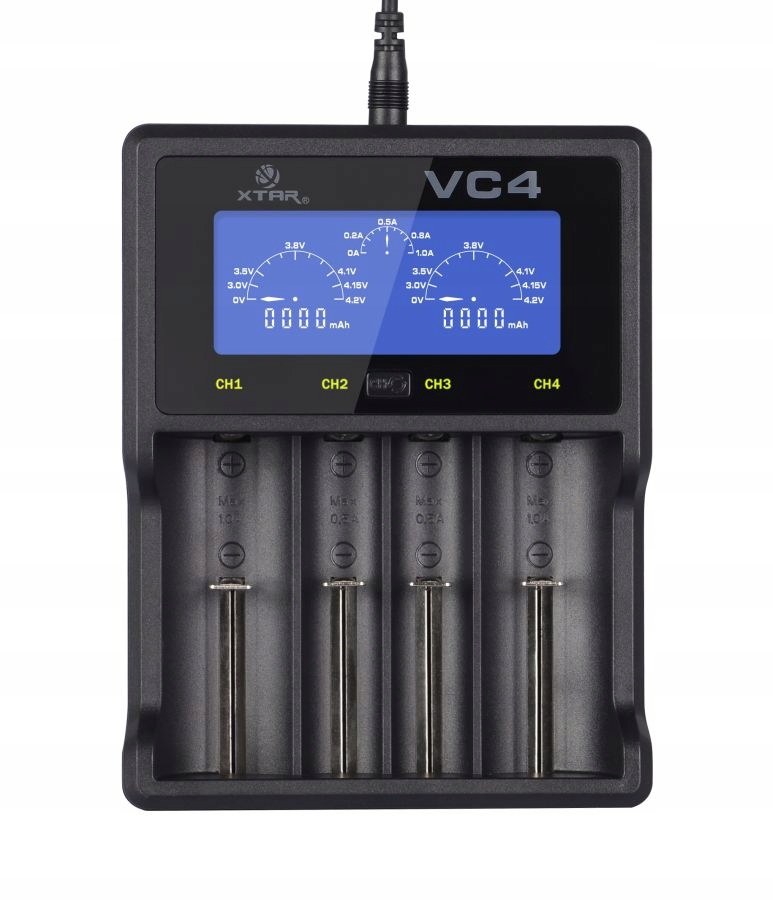

Професійний чотириканальний компактний процесорний зарядний пристрій

Xtar VC4

для літій-іонних і нікель-металогідридних акумуляторів розмірів 18650, AA, AAA та інші

Найважливіші функції

• заряджання літій-іонних акумуляторів, кероване триступеневим процесом заряджання процесора TC/CC/CV
• заряджання Ni-MH акумуляторів методом CC
• чотири незалежні канали зарядки
• макс. зарядний струм 1A
• РК-дисплей, що інформує про напругу елемента та зарядний струм
• інформує про струм, який використовується для заряджання - можливість вимірювання ємності елемента (похибка вимірювання ±5%)
• живлення від будь-якого USB-зарядного пристрою з USB-портом або від USB-порту комп’ютера
• функція реактивації глибоко розряджених елементів
• захист: від короткого замикання, перегрівання, від зворотної полярності < /li>

НЕ ПІДТРИМУЄ ЗАХИЩЕНІ БАТАРЕЇ 20700/21700

Xtar є відомим виробником високоякісних літій-іонних зарядних пристроїв, ліхтариків і літій-іонних акумуляторів. Продукція Xtar продається в понад 120 країнах, зокрема: в США, Німеччині, Японії та Росії. Xtar використовує матеріали найвищої якості для виробництва зарядних пристроїв - від матеріалу корпусу до ефективної електроніки. Усі зарядні пристрої Xtar мають сертифікат CE, необхідний для європейських ринків.

VC4 — це професійний зарядний пристрій для процесора з триступеневим процесом заряджання TC/CC/CV і РК-дисплеєм. Заряджає 1-4 літій-іонні елементи 3,6 / 3,7 В і Ni-MH будь-якої ємності розмірів AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. два крайніх каналу можлива зарядка акумуляторів типорозмірів R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.

РК-дисплей зарядного пристрою Xtar VC4 з підсвічуванням відображає поточну інформацію про робочий стан зарядного пристрою: напруга заряджених акумуляторів, зарядний струм, заряд, використаний для заряджання елементів, вказує на будь-які помилки та інформує про завершення зарядки. Одночасно відображається поточний робочий стан для двох каналів. Перемикатися між двома іншими каналами можна за допомогою кнопки CH на корпусі зарядного пристрою. Інформацію про використаний заряд можна використовувати для вимірювання ємності акумулятора. Щоб виміряти ємність батареї, її потрібно розрядити до відповідного граничного рівня напруги (зазвичай 2,5 В для Li-ion, 0,9 В для Ni-MH) і вставити в зарядний пристрій VC4. Після завершення заряджання значення заряду, використаного для зарядки акумулятора, можна прочитати на дисплеї. Воно завжди буде на 3-5% вищим за фактичну ємність акумулятора. Це пов’язано з тим, що процес заряджання акумулятора ніколи не є ефективним на 100%, тобто для заряджання акумулятора потрібен трохи більший заряд, ніж фактична ємність елемента.

Що таке метод зарядки TC/CC/CV? Це триетапний процес заряджання літій-іонних елементів, який гарантує, що елемент підтримується в хорошому стані шляхом заряджання відповідним струмом на кожному етапі та завершення процесу заряджання в потрібний момент.

Окремими етапами процесу TC/CC/CV є:

• Фаза TC: елементи, розряджені нижче 2,9 В, «прокидаються» меншим струмом.
• Фаза CC: після досягнення 2,95 В елемент заряджається постійним струмом 1 А, 0,5 А або 0,25 А (залежно від використовуваного джерела живлення).
• Фаза CV: коли елемент майже заряджений, зарядний пристрій перемикається на заряджання зі зменшенням струму, поки напруга елемента не досягне 4,2 В. Після досягнення напруги 4,2 В процес заряджання завершується - акумулятор повністю заряджений.

Заряджені батареї, що залишаються в зарядному пристрої, проходитимуть процес природного саморозряду. Заряджання відновиться, коли напруга акумулятора впаде нижче 3,9 В.

Зарядний пристрій Xtar VC4 має функцію реактивації глибоко розряджених елементів і елементів з напругою 0 В. Багато зарядних пристроїв на ринку не здатні зарядити такі акумулятори. Ось тут стане в нагоді зарядний пристрій Xtar VC4, оскільки він у багатьох випадках дозволяє «рятувати» такі елементи. Просто вставте глибоко розряджений акумулятор у зарядний пристрій VC4, як і під час звичайного заряджання – зарядний пристрій виявить розряджений елемент і спробує його повторно активувати.

Увага! Клітини, розряджені нижче певного рівня, незворотно пошкоджуються і не можуть бути повторно активовані. Уникайте надмірно глибокого розряду літій-іонних і нікель-металгідридних акумуляторів - це може значно знизити їх термін служби та ємність або призвести до їх повного виходу з ладу.

Зарядний пристрій Xtar VC4 постачається з кабелем USB і кришкою для захисту зарядного пристрою під час транспортування. У комплект не входить блок живлення. Для живлення зарядного пристрою потрібен будь-який зарядний пристрій з USB-кабелем, наприклад від телефону, або USB-розетки, або комп'ютера з вільним USB-портом . Рекомендована потужність джерела живлення USB становить 2,1 А (2100 мА). Можливе використання слабшого джерела живлення, VC4 підлаштує зарядний струм відповідно до можливостей джерела живлення.

ТЕХНІЧНІ ДАНІ

• Виробник: Xtar
• модель зарядного пристрою: VC4
• Підтримувані типи акумуляторів: 1–4 літій-іонні акумулятори 3,6–3,7 В, захищені та незахищені | 1–4 нікель-металогідридні батареї
• Підтримувані розміри батарейок:
• AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650
• R14, R20, 20700, 21700, 22650, 25500, 2665 0 - тільки в двох крайніх каналах ( 1 і 4)
• максимальна довжина акумулятора: 71 мм
• спосіб заряджання: керований процесором TC/CC/CV | NiMH - керований процесором CC
• струм зарядки у фазі CC:
• 1-2 батареї, розміщені в крайніх каналах (1 і 4) - макс. 1000 мА ±80 мА
• 3-4 батареї або 1-2 батареї, розміщені в середніх каналах (2 і 3) - максимум 500 мА ±50 мА
• напруга закінчення заряджання: 4, 2 В ±0,05 В
• Струм закінчення: <80 мА
• Функції РК-дисплея:
• індикатори струму:
• робочий стан/статус заряджання
• струм зарядки
• напруга акумулятора
• заряд, який використовується для заряджання елементів
• додаткові функції: реактивація глибоко розряджених елементів і елементів 0В, вимірювання ємності елемента: (точність ±5%)
• захист: термічний , коротке замикання, проти зворотного вставлення батареї
• вхідна напруга та вхідний струм: 5V 2100mA
• блок живлення включено: НІ
• рекомендоване джерело живлення: мінімум 5 В 2,1 А
• розміри: 149 x 115 x 35 мм
• вага: 210 г
• комплект набору: зарядний пристрій, кабель USB, чохол, посібник користувача
