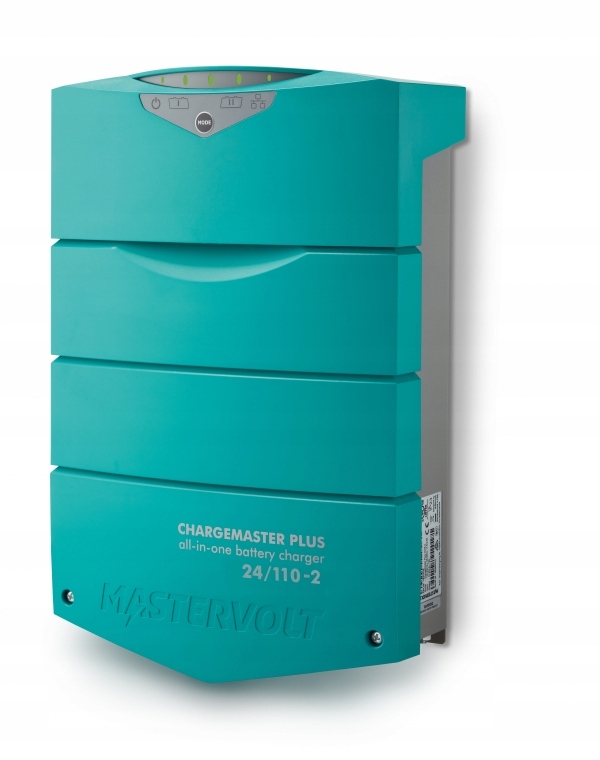

Зарядний пристрій Mastervolt ChargeMaster Plus 24/110-2

Універсальне рішення для швидшої та безпечнішої зарядки

ChargeMaster Plus — це наступне покоління зарядних пристроїв для акумуляторів, які об’єднують декілька функцій в одному пристрої. Замінюючи допоміжні зарядні пристрої, ізолятори батареї та VSR, ChargeMaster Plus знижує складність системи та знижує витрати. Розроблений з урахуванням універсальності, він швидко й безпечно заряджає практично будь-яку комбінацію з двох або трьох акумуляторів і працює в будь-якій точці світу.

Завдяки новій архітектурі Battery's Best Friend ChargeMaster Plus здатний заряджати кілька акумуляторів різного складу, розміру та напруги. Усі батареї заряджаються за допомогою швидкого та безпечного 3-етапного методу зарядки. Інші унікальні функції включають:

Режим відродження: автоматично відновлює навіть повністю розряджені батареї.

Багатовольтний: заряджає стартовий акумулятор 12 В від системи 24 В без додаткових компонентів.

Пріоритетне заряджання: перенаправляє доступну потужність до найнижчого акумулятора для швидшого заряджання.

Розумний вхід: заряджає всі три акумулятори від одного. генератор для швидшої зарядки. постійне заряджання в дорозі.

Глобальне заряджання

ChargeMaster Plus підтримує глобальну напругу та частоту змінного струму. Стійкий до великих коливань напруги і високих температур, він все ще працює в складних умовах. Для морських і мобільних ринків ChargeMaster Plus відповідає стандартам CE, ABYC, UL, SAE, CEC/DOE і RCM/C-Tick.

Простота системи

У наш час апаратне забезпечення має бути зрозумілим. ChargeMaster Plus чітко відображає фазу зарядки всіх виходів. Надійні та ергономічні з’єднання економлять час встановлення. Вбудований VSR усуває потребу в додаткових компонентах і забезпечує передачу енергії від генераторів до акумуляторів.

Ефективний зв'язок завдяки інтеграції з CZone

У сучасних додатках усі електричні компоненти працюють разом. MasterBus на основі CAN дозволяє ChargeMaster Plus обмінюватися даними з дисплеями, шунтами та системами живлення, включаючи такі стандарти зв’язку, як CZone®, NMEA 2000 і CANopen (через додаткові інтерфейси).

Моделі з підтримкою CZone підтримують не тільки зв’язок MasterBus, але й зв’язок CZone і NMEA 2000 без необхідності використання додаткових інтерфейсів. Моделі ChargeMasters Plus можна налаштувати через MasterBus або приймати файл конфігурації CZone, як і будь-який інший пристрій CZone. Інші стандарти зв’язку, такі як ModBus, CANopen, LinBus тощо, підтримуються додатковими інтерфейсами.

Такий широкий діапазон комунікаційних інтерфейсів робить ChargeMaster Plus ідеальним для системної інтеграції. Крім того, ChargeMaster Plus може працювати як джерело живлення для чутливих комунікаційних пристроїв або на етапі будівництва човна.

Функції

• Мультизарядний пристрій із двома виходами, одним входом/виходом, перетворювачем DC-DC, обмежувачем струму та VSR.
• Поєднання літій-іонних, гелевих або AGM акумуляторів і великих або малих батарей в одному зарядний пристрій.
• Заряджає кілька акумуляторів під час роботи.
• Розширені технічні характеристики: пропонує на 20% більше вихідної потужності при 14,4 В і 80% потужності заряджання при 60 °C.
• Безпечне заряджання: дозволяє швидко розпізнавати стан заряду та подовжувати термін служби акумулятора.
• Дуже широкий робочий діапазон: 80-275 В змінного струму, 35-70 Гц.
• Компактний, простий у підключенні та швидкий у встановленні.

Зв'язок і моніторинг

• Інтерфейси зв'язку: MasterBus, CZone, NMEA 2000

Загальні характеристики

• Загальна вихідна напруга: 24 В
• Вторинна вихідна напруга: 14,25–28,5 В (12/24) V)
• Макс. первинний вихідний струм: 110 A
• Макс. вторинний вихідний струм: 5-15 A / 12 В або 5-20 A / 24 В (можна регулювати)
• Загальний зарядний струм: 110 A - 28,8 В
• Макс. Змінний струм (230 В–120 В): 15,75 А–23 А
• Кількість роз’ємів акумулятора: 2 (макс.)
• Розмір акумулятора: 400–1000 А·год.
• Номінальна вхідна напруга: 120/230 В (80–275 В) 50/60 Гц
• З’єднання Змінний струм: гвинтові роз’єми, до 6 мм²
• Режим джерела живлення: так
• Гальванічна розв’язка: так
• Дисплей/зчитувач: світлодіод
• Розміри (ВxШxГ) 384 x 250 x 127 мм
• Вага 6,3 кг
• Сертифікація: CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC/DOE, RCM/C-Tick, RRR

Технічні характеристики

• Характеристики заряджання: IUoUo, автоматичний / 3-етапний+ для гелю/AGM/залитий/літій-іонний + опція користувача
• Температура компенсація: -60 мВ/°C / -76 мВ/°F; з датчиком температури
• Компенсація напруги постійного струму: шляхом автоматичної компенсації або MasterShunt
• Споживання напруги (сторона постійного струму) < 2 мА (MasterBus вимкнено)
• Функція контролю струму: Так, через MasterBus або CZone
• Керування значенням потужності: Так, > 0,98
• Діапазон температур. (навколишнє) -25 °C - +80 °C, падіння потужності. > +40 °C
• Охолодження: вентилятор
• Захист від проникнення: IP23, вертикальне встановлення
• Захист від: перегріву, перевантаження, короткого замикання, високої/низької напруги акумулятора, захист від займання
• Інтерфейс статусу зарядного пристрою (контакт тривоги): Так, за допомогою багатоцільового контактного виходу (код 77030500)
