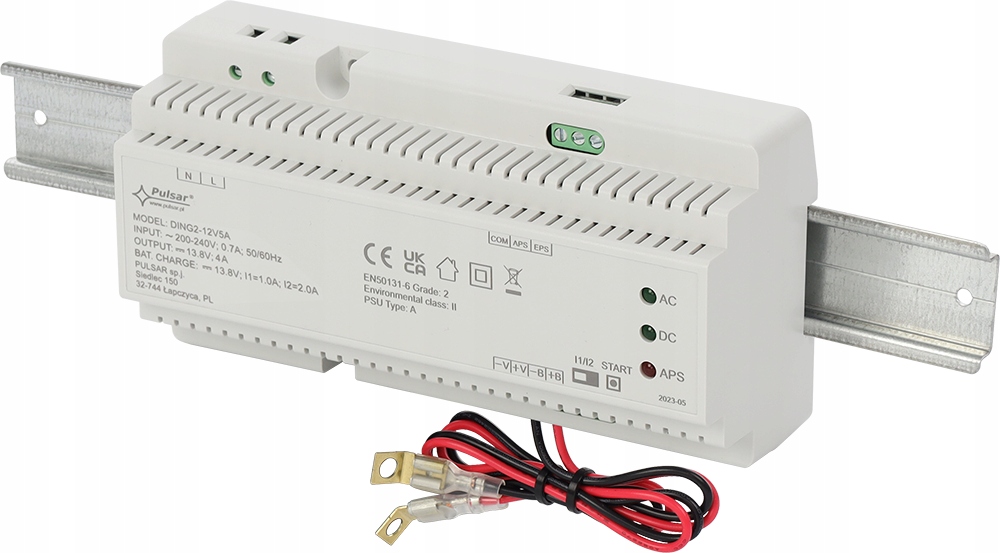

Блок живлення буфера на DIN-рейку Pulsar DING2-12V5A 13.8Vdc/5A

Високоякісний продукт Pulsar!

Особливості джерела живлення:

• безперебійне живлення DC 13,8 В постачання/ 5A
• відповідність стандарту для систем виявлення злому та проникнення (SSWiN) EN50131-6:2017 за ступенями 1, 2 та екологічним класом II
• відповідність стандарту доступу системи керування (KD) ) EN60839-11-2:2015+AC:2015 та екологічний клас I
• широкий діапазон напруги живлення змінного струму 200÷240В
• високий ККД 90%
• захист акумулятора від надмірного розряду (UVP)
• струм зарядки акумулятора 0,5A/1A, перемикається перемичкою
• Функція START для ручного ввімкнення живлення акумулятора
• li>
• динамічний тест батареї< /li>
• контроль безперервності ланцюга батареї
• контроль напруги батареї
• Технічний вихід EPS для збою мережі - тип OC
• Технічний вихід APS для сигналізації про несправність батареї - тип OC
• контроль заряджання та обслуговування батареї
• захист виходу батареї від короткого замикання та зворотного підключення
• Світлодіодна оптична сигналізація
• захист:

  - захист SCP від ​​короткого замикання

  - захист від перенапруги OVP

  - захист від перенапруги

  - Захист від перевантаження OLP

Опис:

Буферне джерело живлення призначене для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 12 В постійного струму (+/-15%). Джерело живлення подає напругу U=13,8 В постійного струму з ефективністю по струму:

1. Вихідний струм 4A + 1A зарядка акумулятора

1. Вихідний струм 3А + 2А зарядка акумулятора

Сумарний струм приймачів + акумулятор макс. 5A.

У разі зникнення напруги в мережі відбувається миттєве перемикання на живлення від акумулятора.

Технічні дані:

• Електроживлення: ~ 200 – 240 В змінного струму; 0,7А; 50/60 Гц
• Початковий струм: 40A
• Жерво живлення: 69 Вт
• ККД: 90%
• Вихідна напруга (заводські налаштування) : 11V÷13.8V DC – буферна робота; 10V÷13.8V DC - робота від акумулятора
• Вихідний струм: 2A + 0.5A зарядка акумулятора
• Пульсація напруги: 100mV p-p max.
• Струм споживання на власні потреби джерела живлення (під час буферної роботи): прибл. 20 мА
• Струм зарядки батареї: 1А або 2А (перемикається перемичкою)
• Рекомендована ємність батареї: 7 – 40Аг. >
• Захист ланцюга батареї SCP і підключення зворотної полярності: полімерний запобіжник (змінний)
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Перевищення напруги OVP захист: >19 В (активація вимагає відключення напруги живлення приблизно на 1 хв.)
• Захист акумулятора від надмірного розряду UVP: U<9,5 В (± 5%) - відключення клеми акумулятора< /li>
• Оптична індикація роботи: так; Світлодіоди на кришці джерела живлення
• Вихід EPS: тип OC: макс. 50 мА; нормальний стан: рівень L (0В); збій: рівень hi-Z (затримка: прибл. 30 с.)
• Вихід APS: тип OC: макс. 50 мА; нормальний стан: рівень L (0В); несправність: рівень hi-Z
• Запобіжник Fbat: PTC 5A/30V
• Додаткове обладнання: Модуль релейного виходу AWZ642
• Мережеві клеми: 0,5 – 2,5 мм2 (AWG 26 – 12)
• Виходи акумулятора: кабелі акумулятора 6,3F – 45 см, кутові гільзи ML062
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)
• Розміри: 176x91x60 (ШxВxГ)
• Вага нетто/брутто: 0,40 кг/0,46 кг
• Клас екологічності EN 50131-6: II
• Клас навколишнього середовища EN 60839-11-2: I (перший)
• Робоча температура: -10ºC...+40ºC
• Зберігання температура: -20ºC...+60ºC
• Відносна вологість: 20%...90%, без конденсації
• Примітки: Конвекційне охолодження
