Блок буферного живлення Pulsar HPSB-12V3A-B 12V 3A (7Ah)

Високоякісний польський продукт від Pulsar!

ПРИМІТКА: МОЖЛИВО ВИЯТИ МОДУЛЬ ЖИВЛЕННЯ З КОРПУСУ!

Характеристики джерела живлення:

• джерело безперебійного живлення DC 13.8V/3A
• широкий діапазон напруги змінного струму 200÷240V
• висока ефективність 87%
• заряджання акумулятора та контроль обслуговування
• захист акумулятора від надмірного розряду (UVP)
• струм заряджання акумулятора 0,5 A
• захист виходу батареї від короткого замикання та зворотного з'єднання
• Світлодіодна оптична сигналізація
• захист:

  - захист SCP від ​​короткого замикання

  - Перенапруга OVP

  - Перенапруга (вхід змінного струму)

  - Перевантаження OLP

Опис:

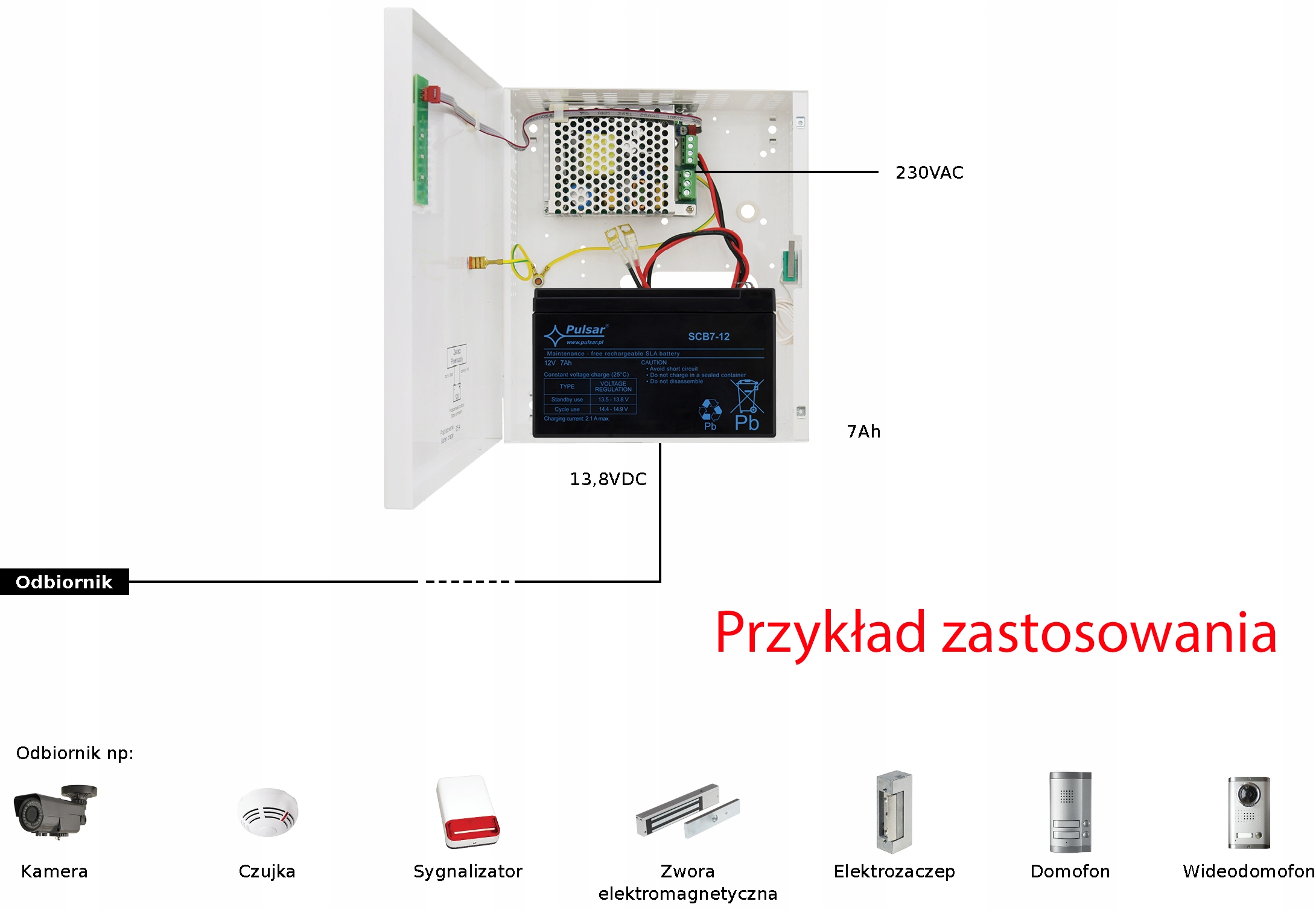

Буферне джерело живлення призначене для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 12 В постійного струму (+/-15%). p>

Джерело живлення подає напругу U=13,8 В постійного струму з ефективністю по струму I=3A + 0,5A зарядки акумулятора.

Під час нормальної роботи сума струмів, споживаних приймачами, не може перевищувати I=3A.

Максимальний струм зарядки акумулятора становить 0,5A .

Сумарний струм приймачів + батарея макс. 3,5 А.

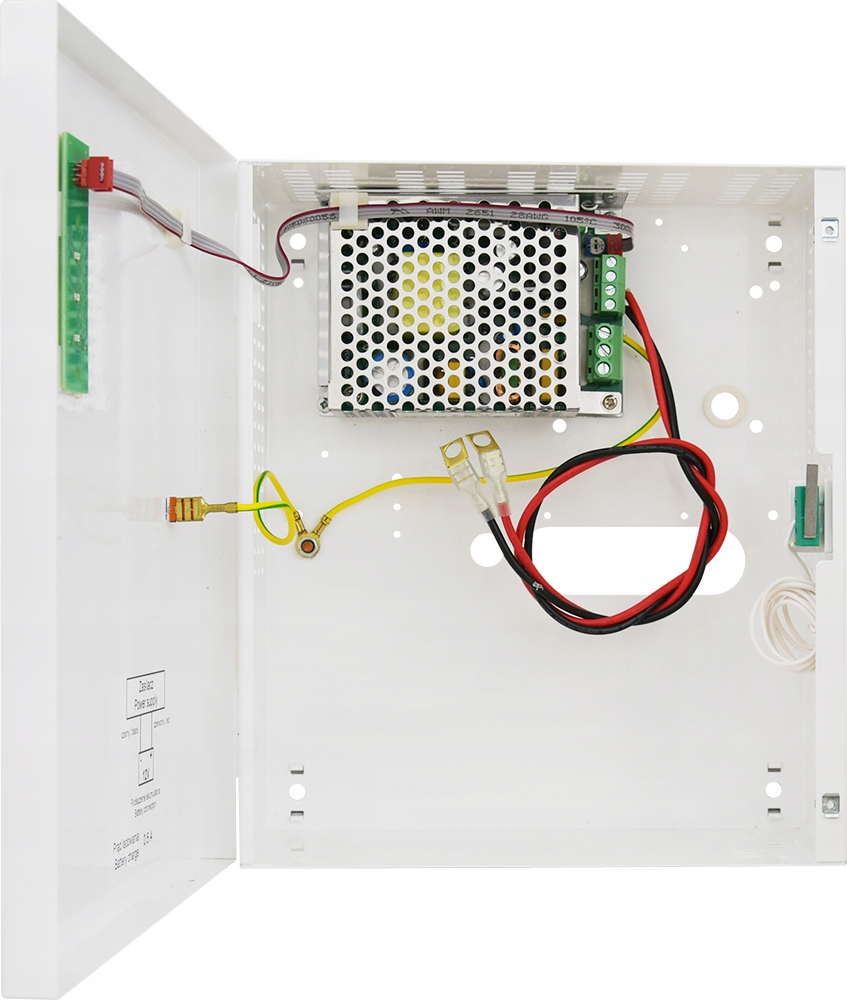

У разі зникнення напруги в мережі пристрій негайно перемикається на живлення від акумулятора. Блок живлення побудований на основі імпульсного модуля живлення з високою енергоефективністю та розміщений у металевому корпусі (колір RAL 9003) з місцем для акумулятора 7Ah/12V. Корпус оснащений мікроперемикачем, що сигналізує про відкриття дверей (передніх).

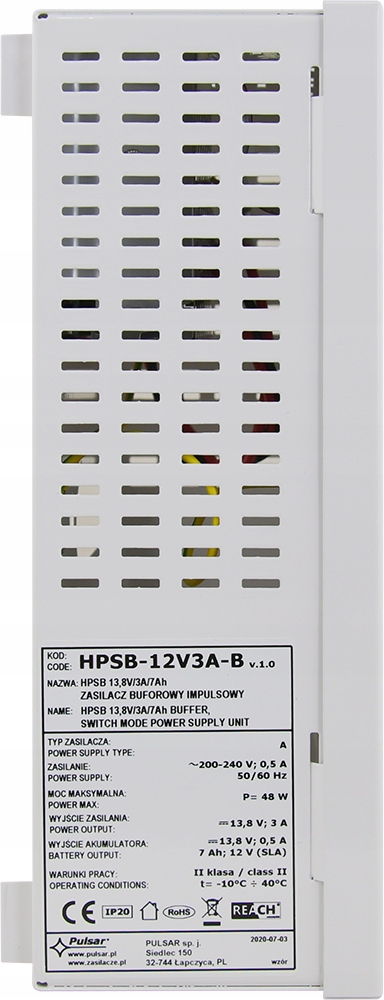

Технічні дані:

• Тип живлення: A (EPS - зовнішнє джерело живлення)
• Живлення: ~ 200–240 В змінного струму ; 0,5 А; 50/60 Гц
• Споживання струму: 0,5 A при 230 В змінного струму макс.
• Джерело живлення: 48 Вт
• ККД: 87%
• Вихід напруга (заводські налаштування): 11V÷13.8V DC – буферна робота; 9,5 В÷13,8 В постійного струму - робота від акумулятора
• Вихідний струм: 3A + 0,5A заряджання акумулятора
• Діапазон регулювання вихідної напруги: 13,5÷14,5В постійного струму
• Пульсації напруги : 100mV p-p max.
• Струм споживання для власних потреб джерела живлення (під час буферної роботи): 40mA
• Струм зарядки акумулятора: 0,5A
• SCP коротке замикання захист: електронний, автоматичне повернення
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Захист ланцюга акумулятора OLP: запобіжник F8A
• Захист від перенапруги: варистори
• Захист від перенапруги OVP: >19 В (активація вимагає відключення напруги живлення приблизно на 1 хвилину)
• Захист батареї від надмірного розряду UVP: U<9,5 В (± 5%) - від'єднання клеми акумулятора
• Протидиверсійний захист - ТАМПЕР: 1x мікроперемикач: NC контакти (закритий корпус), відкритий корпус 0,5A@50VDC (макс.)

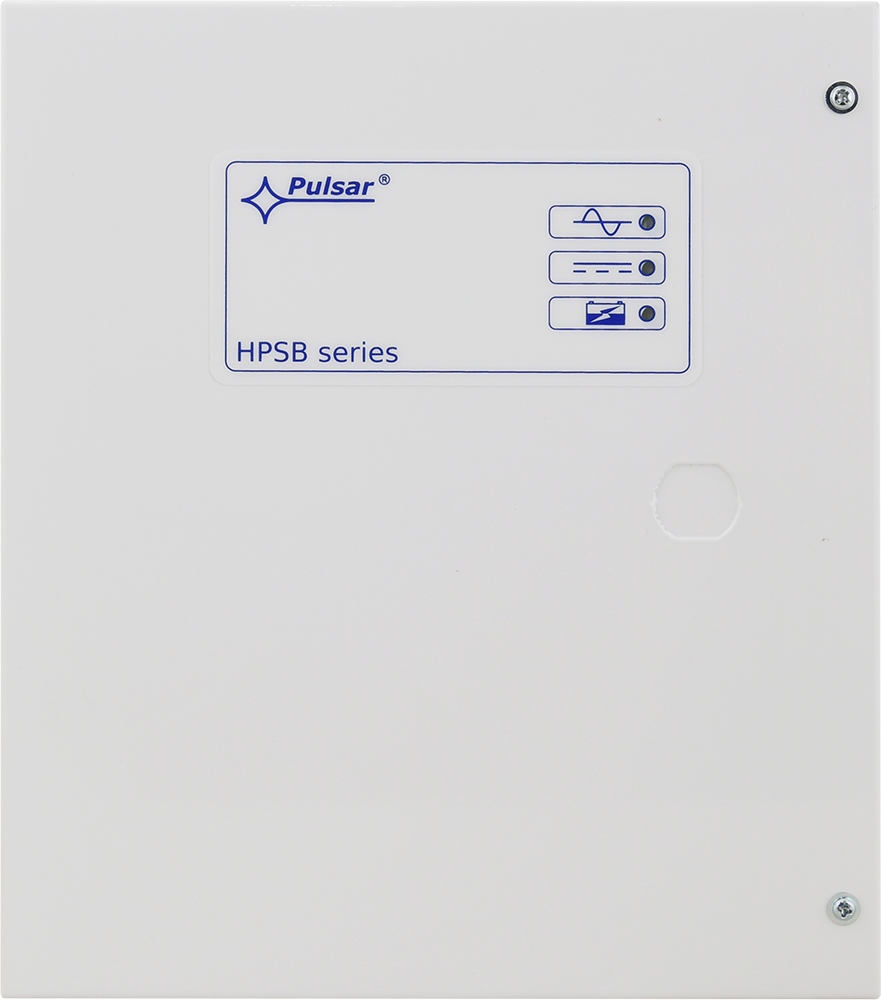

• Оптична індикація роботи: так - світлодіоди на друкованій платі та корпусі блоку живлення
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)

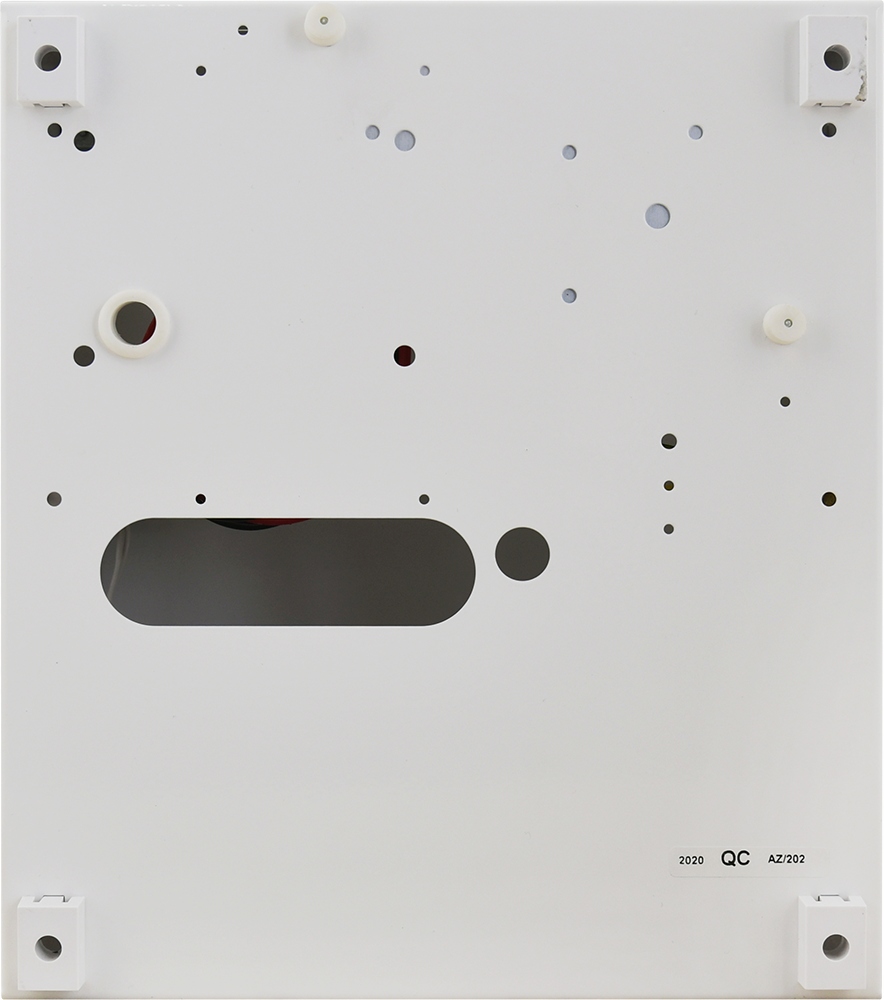

• Зовнішні розміри корпусу: 205x237x82+8 мм (ШxВxГ)
• Кріплення (ШxВ): 175x202 мм
• Простір для акумулятора: 7Ah/12V (190x100x75 мм)
• Вага нетто/брутто: 1,3 кг/ 1,4 кг
• Клас захисту від ударів: I (перший) - потрібен захисний провідник
• li>
• З’єднувачі – джерело живлення: Φ0.63÷2.5 I/O PCB: Φ0.41÷1.63, виходи батареї: 6.3F-2.5/40cm.
• Примітки: Набір містить кабелі для підключення батарей 6,3F (45 см) з кутовими з’єднувачами ML062 (отвор 5,2 мм).

  Oконструкція має відстань від стіни (землі) для кабелепровод - 8 мм; охолодження джерела живлення: конвекційне
