Вертикальний затискач із відкритим рукавом і горизонтальною основою

• Виробник: Бессі
• Символ: STC-HH70
• Діапазон регулювання: 60 мм

Функції

• Важіль у закритому положенні розташований горизонтально
• Автоматичне плавне регулювання висоти затиску (від 0 до 65 мм) із майже незмінною силою затиску - ручне налаштування затискного гвинта не потрібне
• Зусилля тиску регулюється до 2500 Н залежно від налаштування натискного гвинта в з'єднанні
• Міцна і жорстка конструкція з високоякісного листового металу гарантує тривалий термін служби затискача
• Основа з відстанню між монтажними отворами в мм і дюймах
• Двокомпонентна ручка з високоякісного пластику

Доля

Матеріали:

• Деревина - Дерево: ●●●
• Дерево – сталь: ●●●
• Деревина – делікатні матеріали: ●
• Дерево – пластик: ●●●
• Сталь - сталь: ●●●
• Сталь – пластик: ●●●
• Пластик – пластик: ●●●
• Делікатні матеріали – Делікатні матеріали: ●

Додаток

• Утримуйте: ●●●
• Зварювальні роботи: ●●
• Встановлення на колонні свердла: ●●
• Встановлення на столах машини: ●●●
• Кріплення діагональних поверхонь: ●
• Спеціальні інструменти: ●●●

Технічні дані

• Символ: STC-HH70
• Вага: 0,42 кг
• Діапазон регулювання: 60 мм
• Зусилля пресування: 2500 Н

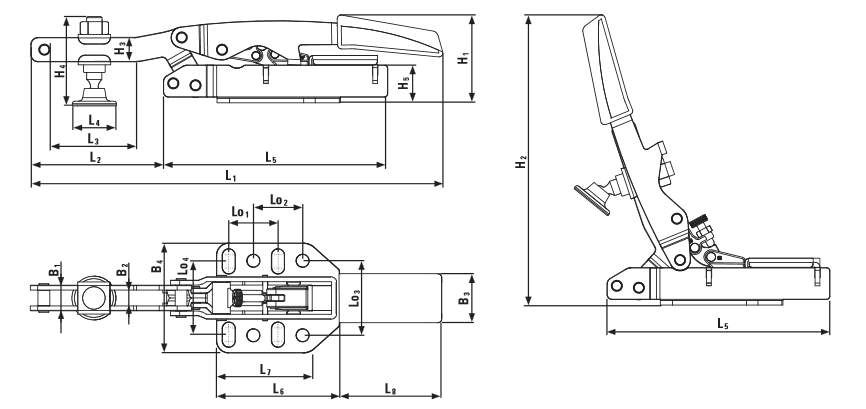

Таблиця розмірів

• Загальна довжина - L1: 210 мм / 8,27 дюйма
• Довжина стріли - L2: 66 мм / 2,6 дюйма
• Діапазон регулювання гвинта - L3: 40 мм / 1,57 дюйма
• Діаметр пластини натискного гвинта - L4: 23 мм / 0,91 дюйма
• Довжина корпусу - L5: 115 мм / 4,53 дюйма
• Довжина основи 1 - L6: 64 мм / 2,52 дюйма
• Довжина основи 2 - L7: 50 мм / 1,97 дюйма
• Довжина ручки - L8: 53 мм / 2,09 дюйма
• Висота ручки в закритому положенні - H1: 46 мм / 1,81 дюйма
• Висота ручки у відкритому положенні - H2: 155 мм / 6,10 дюйма
• Висота штанги - H3: 13 мм / 0,51 дюйма
• Загальна висота гвинта - H4: 50 мм / 1,97 дюйма
• Висота тіла - H5: 20 мм / 0,79 дюйма
• Зовнішня ширина штанги - B1: 13 мм / 0,51 дюйма
• Внутрішня ширина штанги - B2: 8 мм / 0,31 дюйма
• Ширина ручки - B3: 26 мм / 1,02 дюйма
• Ширина основи - B4: 57 мм / 2,24 дюйма
• Відстань між довгастими отворами 1 - Lo1: 25,4 мм / 1 дюйм
• Відстань між довгастими отворами 2 - Lo2: 25,4 мм / 1 дюйм
• Відстань між довгастими отворами 3 - Lo3: 38 мм / 1,5 дюйма
• Поперечна відстань довгастих отворів - Lo4: 32 - 44 мм / 1,26 - 1,73 дюйма
• Діаметр отвору - Ø: 6,3 мм / 0,25 дюйма
