ГІДРАВЛІЧНИЙ КЛАПАН РОЗПОДІЛЬНИК ПОТОКУ

РЕГУЛЯТОР ПОТОКУ VPR3 1" 200л/хв

Виробництво:

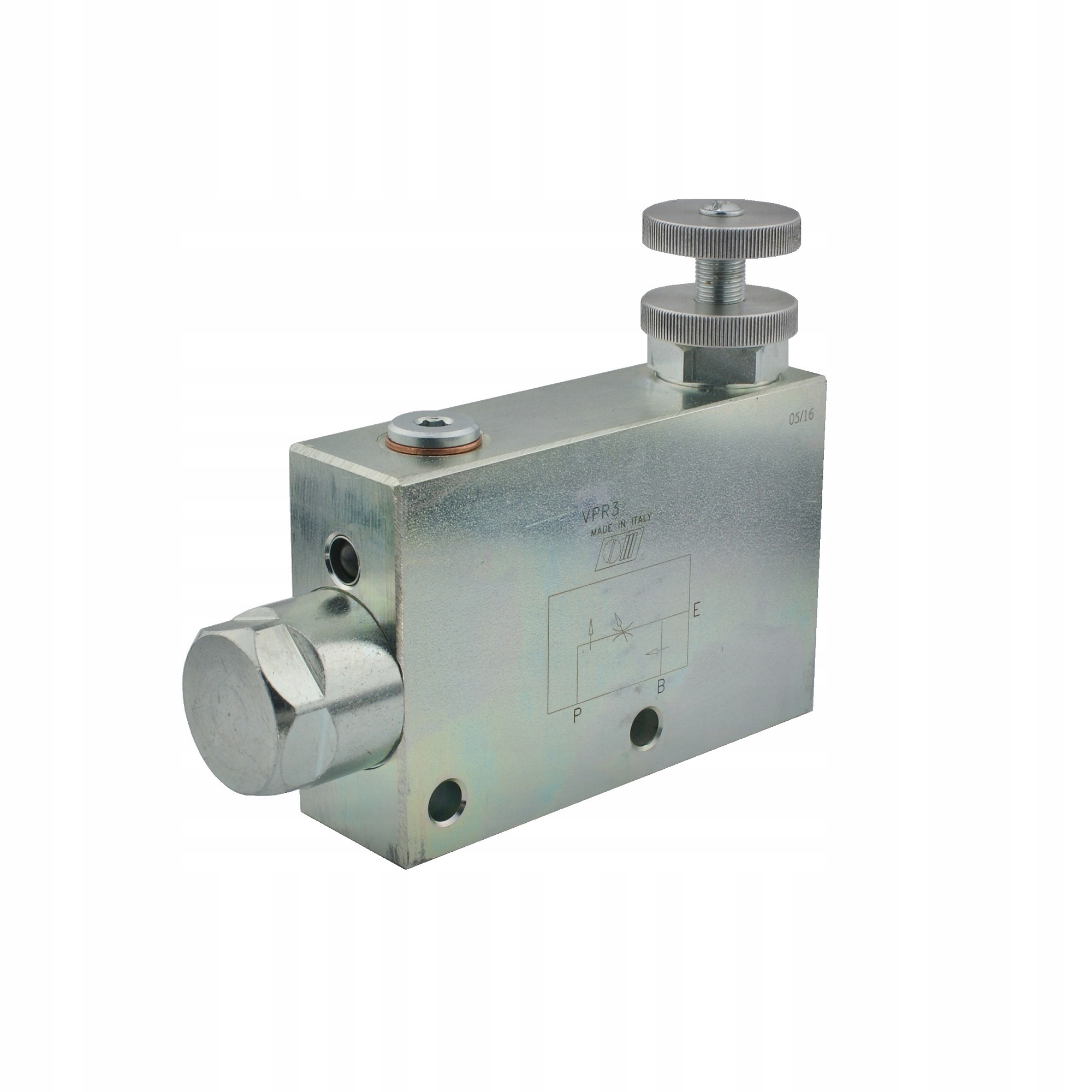

Оригінальний італійський продукт Бренд Oleodinamica Marchesini, символ: VPR3 1" ; 1.35.10.025

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Принцип роботи:

Регулятор поділяє основний потік масла від насоса на два незалежних потоку, які можуть забезпечувати дві незалежні гідравлічні системи. Дозволяє задати певну витрату на першому основному ресивері, надлишок масла зливається в другий ресивер. При зміні потужності насоса головний ресивер завжди отримує однакову кількість масла, потік змінюється лише на другому ресивері.

Ідеально підходить для тракторів та інших машин, де один насос живить систему рульового керування (orbitrol). ) і головна гідравліка (навантажувач ведучий). Потім на orbitrol встановлюється постійний потік, решта масла буде живити гідравліку навантажувача. Кількість масла, що подається в навантажувач, залежить від потужності насоса в даний момент. Кількість масла, що подається в орбітрол, завжди є постійною, що забезпечує плавну та ефективну роботу машини.

Підключення та регулювання:

Клапан регулюється за допомогою ручки, а налаштування можна закріпити за допомогою контргайки. Він має вихід для підключення манометра.

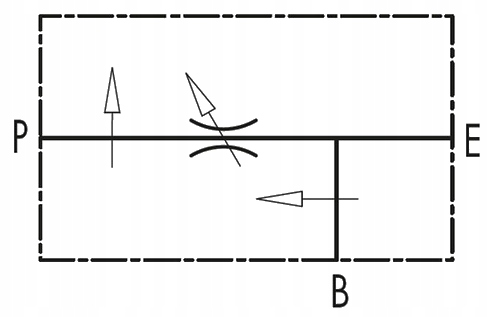

Підключіть E до лінії подачі, а P — до пріоритетного ресивера або до лінії гідравлічної системи, де потрібне регулювання потоку. Підключіть B до другого ресивера.

Компенсація тиску:

Регулятор має компенсацію, тобто немає падіння тиску масла за клапаном. Завдяки цьому після регулювання двигун практично зберігає початковий крутний момент. Звичайні дросельні заслінки, коли вони використовуються з двигунами, нагрівають масло, вони також не мають компенсації, це означає, що при регулюванні обертів двигуна двигун також втрачає потужність.

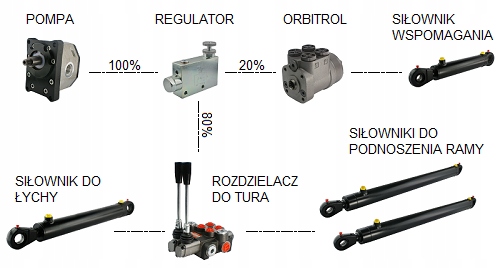

Приклад використання регулятора в гідравліці трактора (фото):

b>

Технічні дані:

Максимальна продуктивність: 200 л/хв Діапазон регулювання витрати по пріоритетному каналу: 30-200л/хв Кількість гідравлічних отворів в корпусі: 3 ( + отвір для манометра) Внутрішня різьба в корпусі: 1'' [BSP] Матеріал корпусу: оцинкована сталь Максимально допустимий тиск: 350 бар Вага: 5,268 кг

Температурний діапазон і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C Допустима температура масла: від -15 C до +80 C Тип масла: Гідравлічне масло на основі мінерального масла
