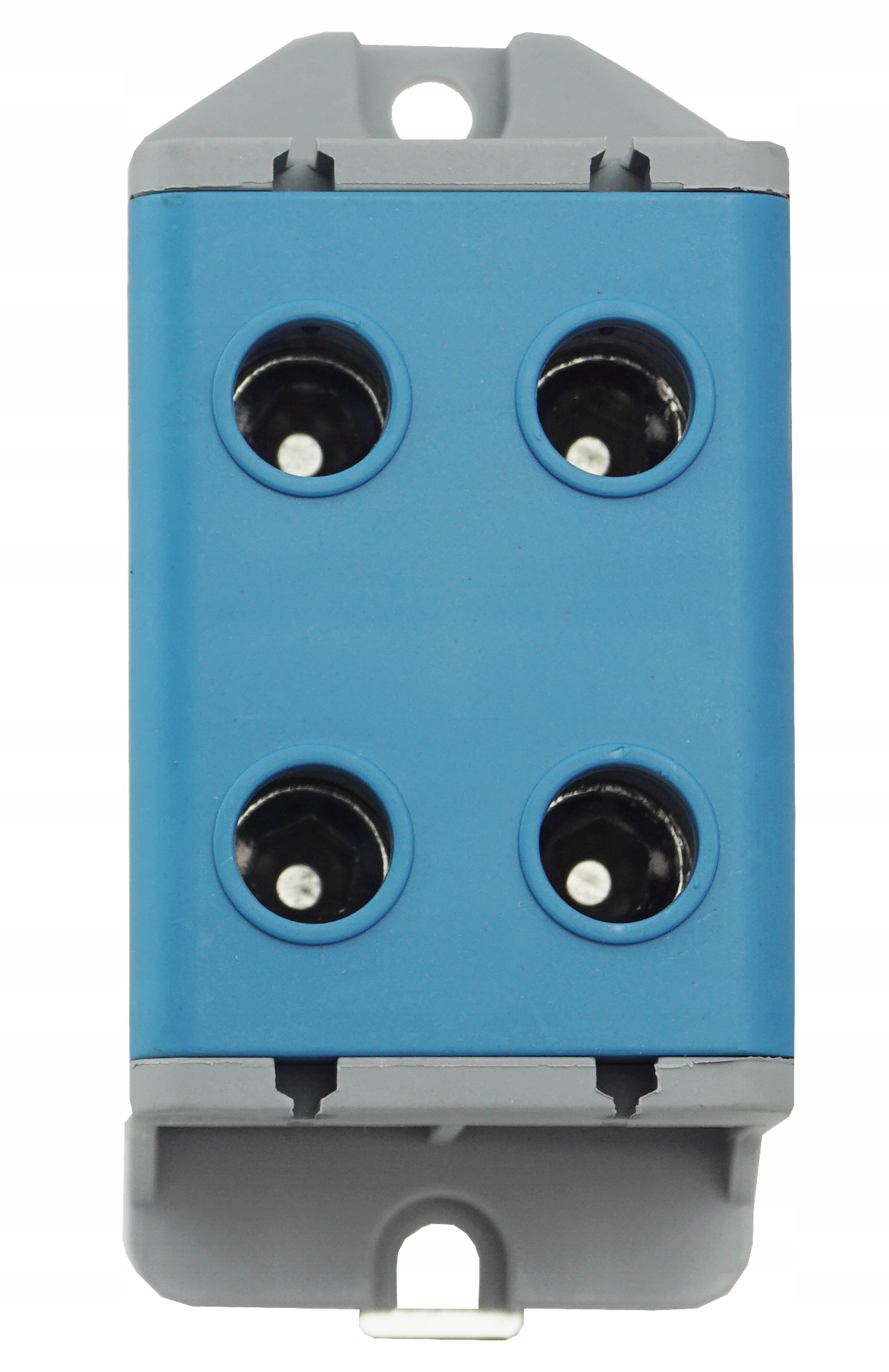

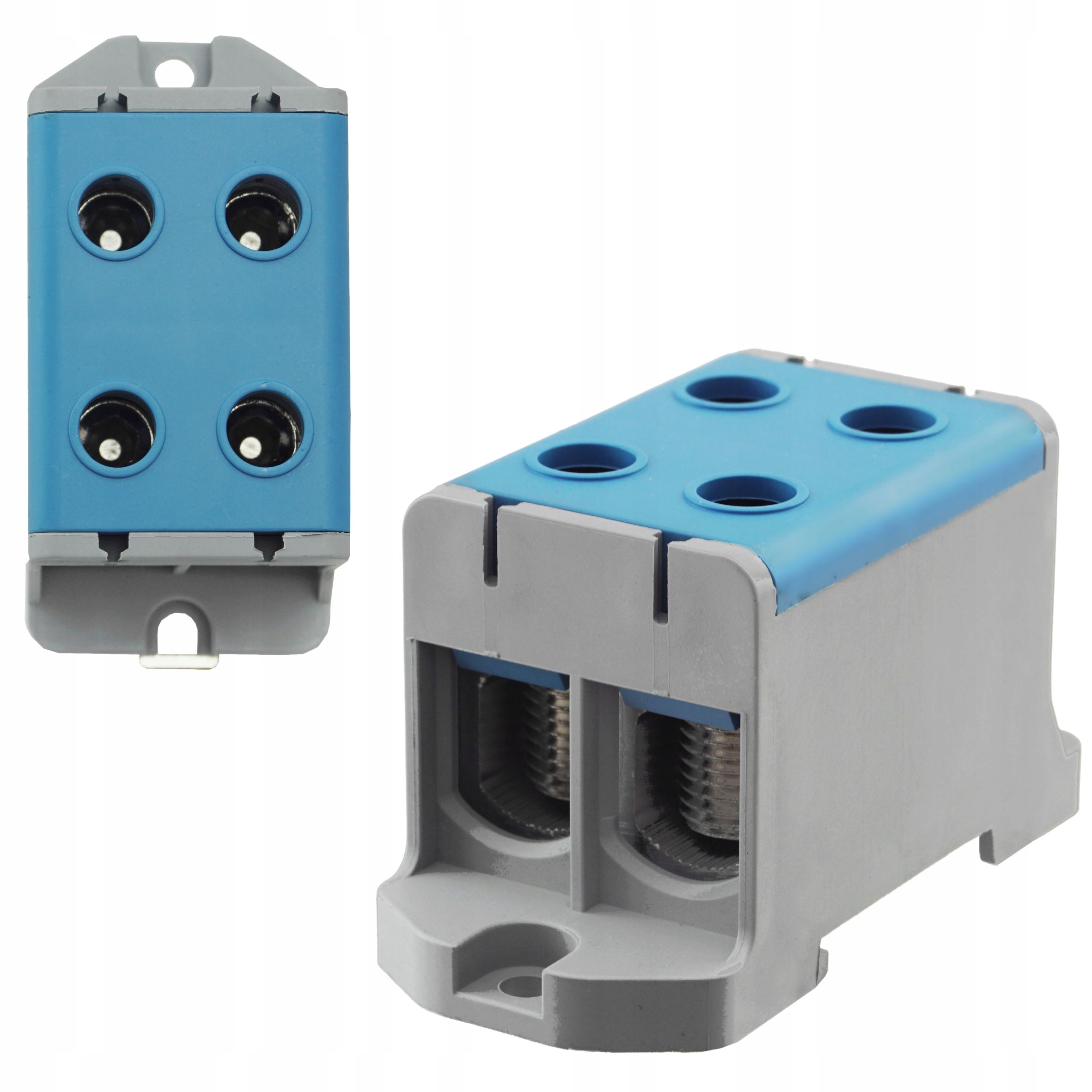

КОМПАКТНИЙ РЕЙКОВИЙ КОНЕКТОР СИНИЙ 4X 16-95 мм2

ІНДЕКС: ZG-95/2-N

Універсальна клемна колодка ZG, 1-полюсна, з чотирма отворами, для проводів перерізом від 16,0 до 95,0 мм2.

• Сіро-блакитний різьбовий рейковий з'єднувач для кріплення на стандартну DIN-рейку 35 мм.
• Як і інші з’єднувачі цього типу, використовується для електричного та механічного з’єднання мідних та алюмінієвих кабелів.< /li>
• Можна використовувати як для проводів, так і для кабелів зазначеного перерізу.

✅ Технічні дані:

• Переріз проводів Al/Cu: від 16,0 до 95,0 мм2
• Номінальна напруга: 750В
• Номінальний струм Cu 245A, Al 220A
• Момент затягування: 10 Нм (16-25 мм2), 20 Нм (35-95 мм2)
• Поперечний переріз підключеного багатожильного кабелю без наконечника: 16 ... 95 мм²
• Поперечний переріз підключеного багатожильного провідника з наконечником: 16 ... 95 мм²
• Матеріал затискача - алюмінієвий сплав
• Монтаж: на рейку TH35(DIN) або безпосередньо на монтажна пластина
• Клас горючості ізоляційного матеріалу відповідно до UL94: V0
• Колір: Синій
• Матеріал ізоляційного елемента: Термопластик
• Тип електричного з'єднання 1: Гвинтове з'єднання
• Положення з'єднання: бічний< /li>
• Кількість рівнів: 2
• Кількість терміналів на рівень: 2
• Спосіб встановлення: монтажна рейка DIN TH-35 мм
• Діапазон робочих температур: 80 ... 80 °C
< /ul>

✅ Монтаж

• Прес: гвинт з шестигранником.

✅ Розміри роз’єму:

• Ш: 42 мм
• В: 49 мм
• L: 86 мм

✅ Додаткова інформація:

• 1. Установчий гвинт з шестигранним шестигранником, що забезпечує легке та довговічне кріплення кабелю.
• 2. Широкий діапазон перерізів і можливість підключення багатьох проводів до однієї клеми роз'єму ZG.
• 3. Монтаж на Планка DIN TH35або безпосередньо на монтажну пластину за допомогою гвинтів.
• 4. Компактний корпус невеликих розмірів. Роз'єм з моноблока. МАТЕРІАЛ PA66.
• 5. Інформація про електротехнічні параметри вигравірувана на корпусі.
