Оригінальний набір сонячних роз’ємів MC4 для кабелю 4-6 мм²

Ми гарантуємо оригінальність роз’ємів – ви можете бути впевнені, що купуєте продукт, який відповідає опису!!!

Stäubli Multi-Contact

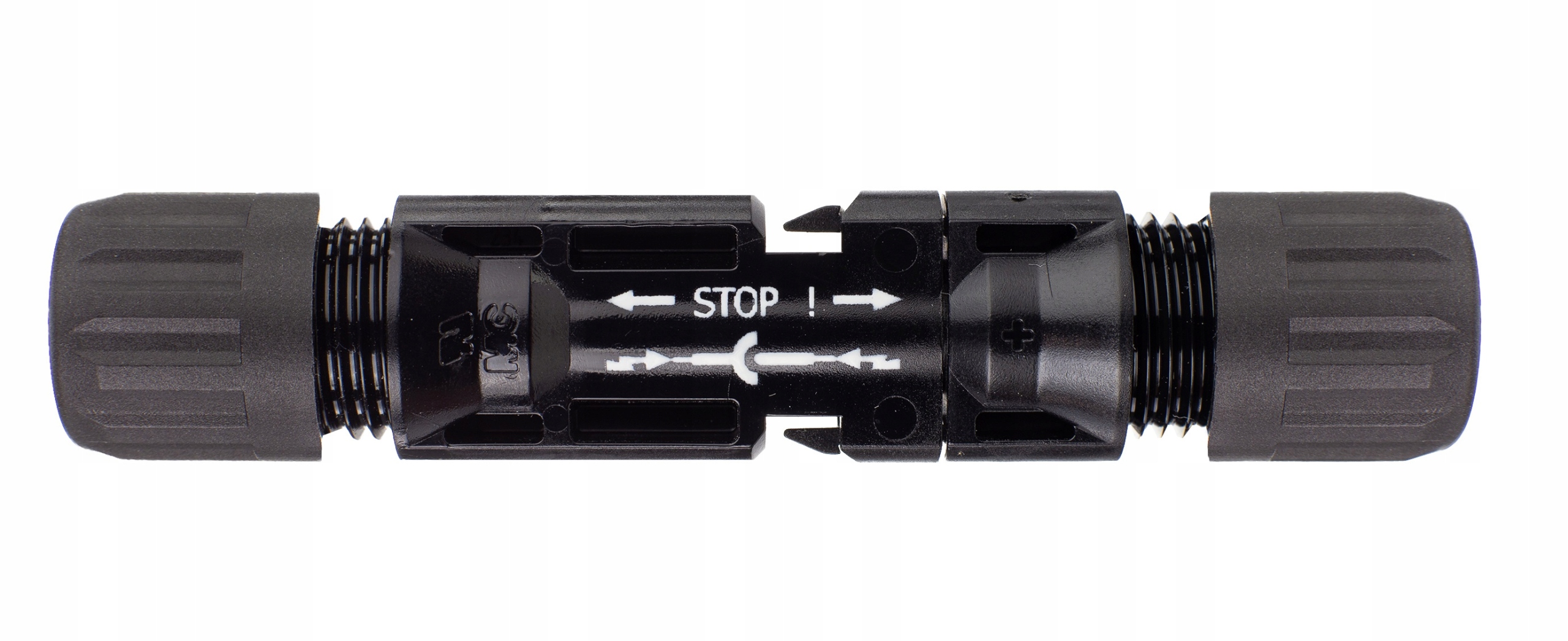

Високоякісна оригінальна вилка (-) і розетка (+) типу MC4для використання на сонячному кабелі. Сонячні з’єднувачі ідеально підходять для використання в фотоелектричних установках, зокрема: для з’єднання між окремими фотоелектричними панелями.

Представлені з’єднувачі мають сертифікати TÜV-Rheinland, UL, CSA, CQS і ступінь захисту IP68, що є гарантією високої довговічності та надійності в наших погодних умовах.

Надзвичайно висока якість виготовлення додатково гарантує дуже тривалий термін служби виробу (до 25 років).

Характеристики:

• Робоча напруга: 1000 В постійного струму (IEC) / 1500 В постійного струму (UL)
• Номінальний струм: 39A (TÜV) / 30A (UL)
• Тип: вилка MC4
• Поперечний переріз дроти: 4/6 мм² (12/10 AWG)
• Матеріал контакту: луджена мідь
• Ізоляція: полікарбонат PC / поліамід PA
• З’єднання кабелю: затискач (за допомогою відповідних інструментів)
• Робоча температура (TÜV): від -40°C до +85°C
• Займистість: Стійкість відповідно до UL94-V0
• Захист від проникнення (при підключенні):IP65 (завжди) / IP68 (1 метр під водою протягом 1 години)
• Технологія MULTILAM із високою довгостроковою стабільністю, яка забезпечує незмінно низьку втрату продуктивності протягом усього терміну служби роз’єму

Продукція Stäubli Multi-Contact

Представлений роз'єм є оригінальним продуктом швейцарської компанії Stäubli Multi-Contact. Він виготовлений із найкращих можливих компонентів, що робить його надійним і довговічним у будь-яких умовах.

Дешевші замінники — це продукти помітно нижчої якості та меншого терміну служби. Використання оригінального рішення гарантує безперебійну та тривалу роботу всієї фотоелектричної установки.

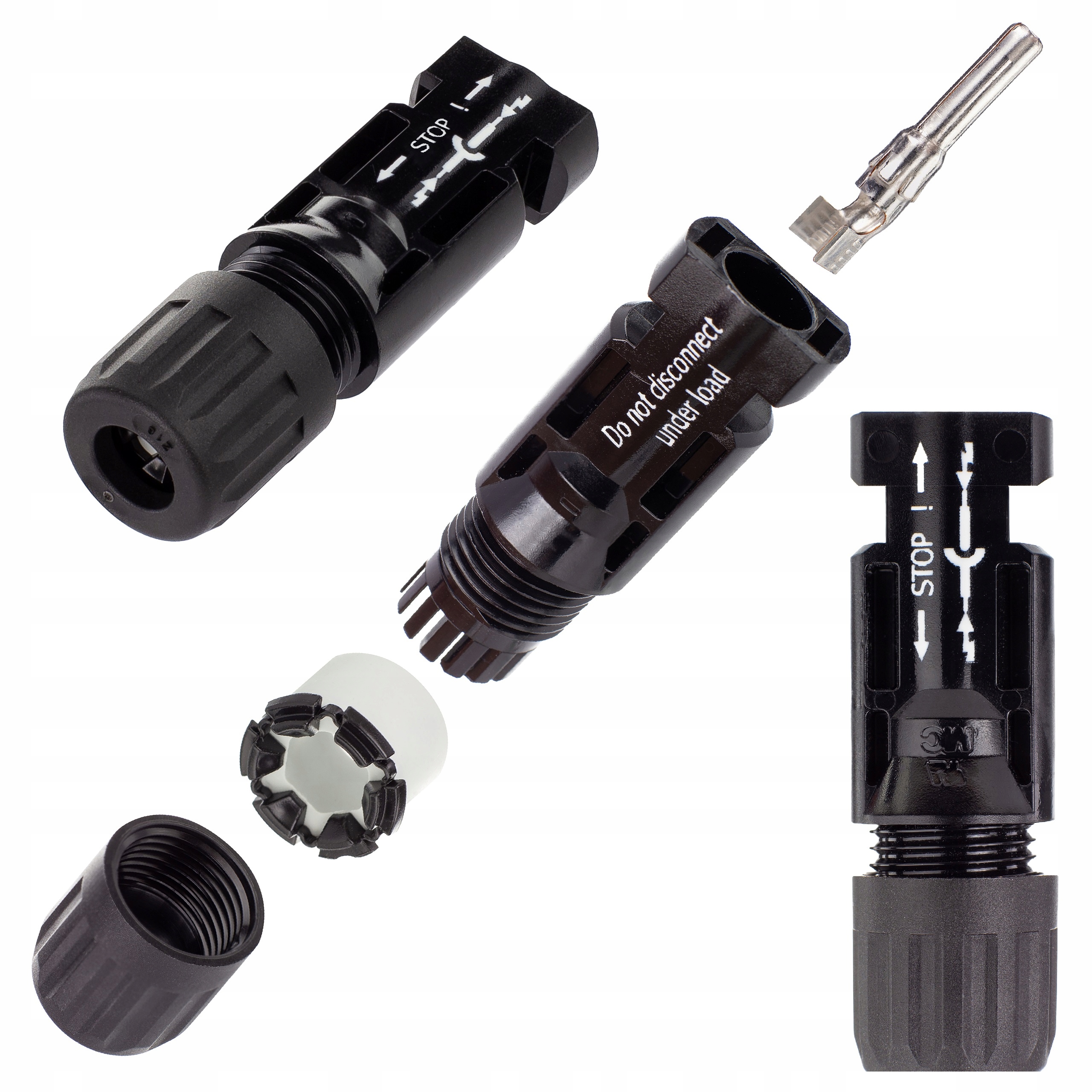

Як розпізнати оригінальні роз’єми MC4?

Рівень захисту IP65 / IP68 (EN60529)

Система IP означає ступінь захисту, який забезпечує корпус від доступу до небезпечних частин, проникнення сторонніх твердих частинок, проникнення води, а також систему надання додаткової інформації, пов’язаної з таким захистом.

Представлений продукт має такі властивості:

• захист від доступу до небезпечних частин за допомогою дроту
• захист від пилу
• захист від потоку води (12,5 л/хв), що ллється на корпус з будь-якого боку - IP65
• захист від ефектів тривалого занурення у воду (корпус постійно занурений у воду, в умовах, узгоджених між виробником і користувачем - 1 метр під водою протягом 1 години) - IP68

Сертифікати та стандарти

Дуже висока якість продукту підтверджується такими сертифікатами:

• Сертифікат TÜV-Rheinland, відповідно до IEC 62852: R60127190
• Сертифікат TÜV-Rheinland, відповідно до 2PfG2330: R60087448
• Компонент, визнаний UL, відповідно до UL 6703: E343181
• Сертифіковано CSA, відповідно до UL 6703: 250725
• Сертифіковано CQC відповідно до CNCA / CTS0002-2012: CQC16024138286

Технічні характеристики:

• Виробник: Stäubli Multi-Contact
• Тип: PV-KST4/6X-UR
• Тип: штекер MC4
• Розмір кабелю: 4,0–6,0 мм² (12 AWG–10 AWG)
• Розміри (довжина х діаметр Ø): 61 x Ø18,8 мм
• З’єднувач / система контактів: Ø 4 мм / MULTILAM
• Робоча напруга (IEC 62852): 1000 В постійного струму
• Робоча напруга (2Pfg2330): 1500 В постійного струму
• Робоча напруга (UL): 1500 В Постійний струм
• Номінальний струм TÜV (85°C): 39 A
• Номінальний струм UL: 30 A
• Номінальна імпульсна напруга для 1000 В постійного струму (TÜV): 12 кВ
• Номінальна імпульсна напруга для 1500 В постійного струму (TÜV): 16 кВ
• Діапазон температур навколишнього середовища (TÜV): від -40°C до +85°C
• Діапазон температур навколишнього середовища (UL): від -40°C до +75°C
• Верхня межа температури: 105°C (TÜV)
• Ступінь захисту: IP65 / IP68 за 1 годину (у підключеному стані)
• Категорія перенапруги / ступінь забруднення: CAT III / 3
• Опір контакту в роз’ємі: ≤ 0,25 мОм
• Клас безпеки: 1000 В постійного струму: II / 1500 В постійного струму: 0
• Спосіб з’єднання: опресовування
• Матеріал контакту: луджена мідь
• Ізоляція: полікарбонат PC / поліамід PA
• Класифікація вогнестійкості: UL94-V0
• Стійкість до аміаку (згідно з DLG): 1500 год, 70°C / 70% відносної вологості, 750 частин на мільйон
• Випробування на корозію сольовим туманом, рівень жорсткості 6: IEC 60068-2-52

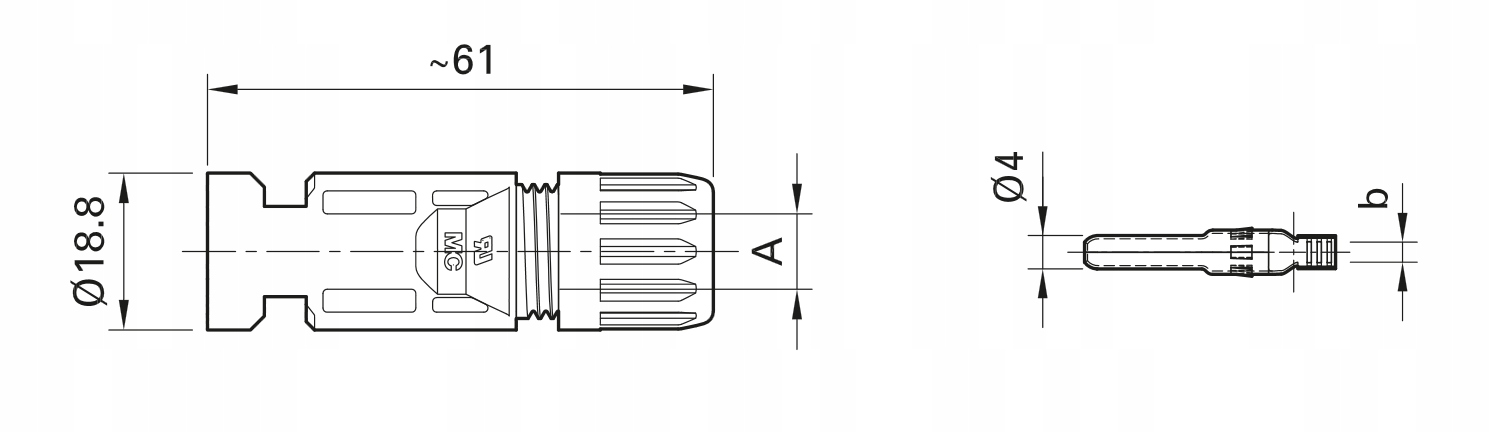

Технічне креслення:

Про виробника:

Multi-Contact вже 55 років є провідним міжнародним виробником електричних з’єднувачів і систем підключення. Компанія вважається світовим піонером у виробництві передових технологій підключення.

З січня 2017 року Multi-Contact продовжує свою діяльність під прапором Stäubli Electrical Connectors. Stäubli Group надає своїм клієнтам новітні технології та найвищу якість продукції, підтверджену численними сертифікатами.

Stäubli пропонує інноваційні мехатронні рішення в чотирьох спеціальних галузях: електричні з’єднувачі, з’єднувачі для рідин, робототехніка та текстиль. У групі працює понад 5500 співробітників по всьому світу, її діяльність охоплює 29 країн, а мережа агентів розташована в понад 50 країнах.
