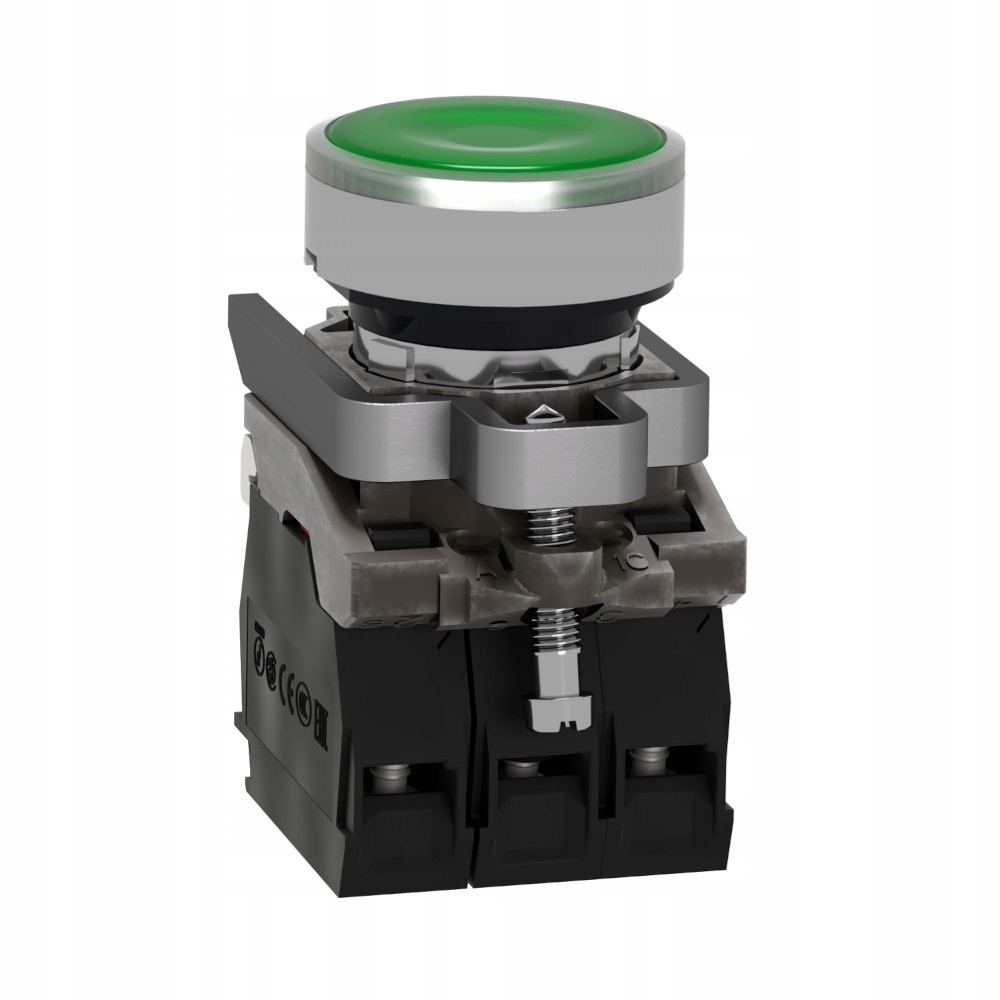

Зелена світлодіодна плоска кнопка 230-240 В SCHNEIDER Harmony XB4

Технічні дані:

• Асортимент продукції: Harmony XB4
• Тип продукту або компонента: Кнопка управління з підсвічуванням
• Коротка назва пристрою: XB4
• Матеріал кришки: Хромований метал
• Матеріал монтажного фланця: замак
• Монтажний діаметр: 22 мм
• Тип головки: Стандартна
• Форма головки сигнального елемента: Кругла
• Тип приводного елемента: Самоповернення
• Тип ведучого елемента: Зелений для приміщень
• Додаткова інформація про ведучий елемент: З гладкою лінзою
• тип і конфігурація контакту: 1 NO + 1 NC
• Робота контакту: Повільна робота
• підключення - клеми:

  Гвинтові клеми, <= 2 x 1,5 мм² з кабельним наконечником відповідно до EN/IEC 60947-1

  Гвинтові клеми, 1 x 0,22 ...2 x 2,5 мм² без кабельного наконечника відповідно до EN/IEC 60947 -1

• джерело світла: універсальний світлодіод
• кріплення джерела світла:інтегрований світлодіод< /li>

• Номінальна напруга живлення [Us]: 230...240 В змінного струму при 50/60 Гц
• висота: 47 мм
• Ширина: 30 мм
• глибина: 57 мм

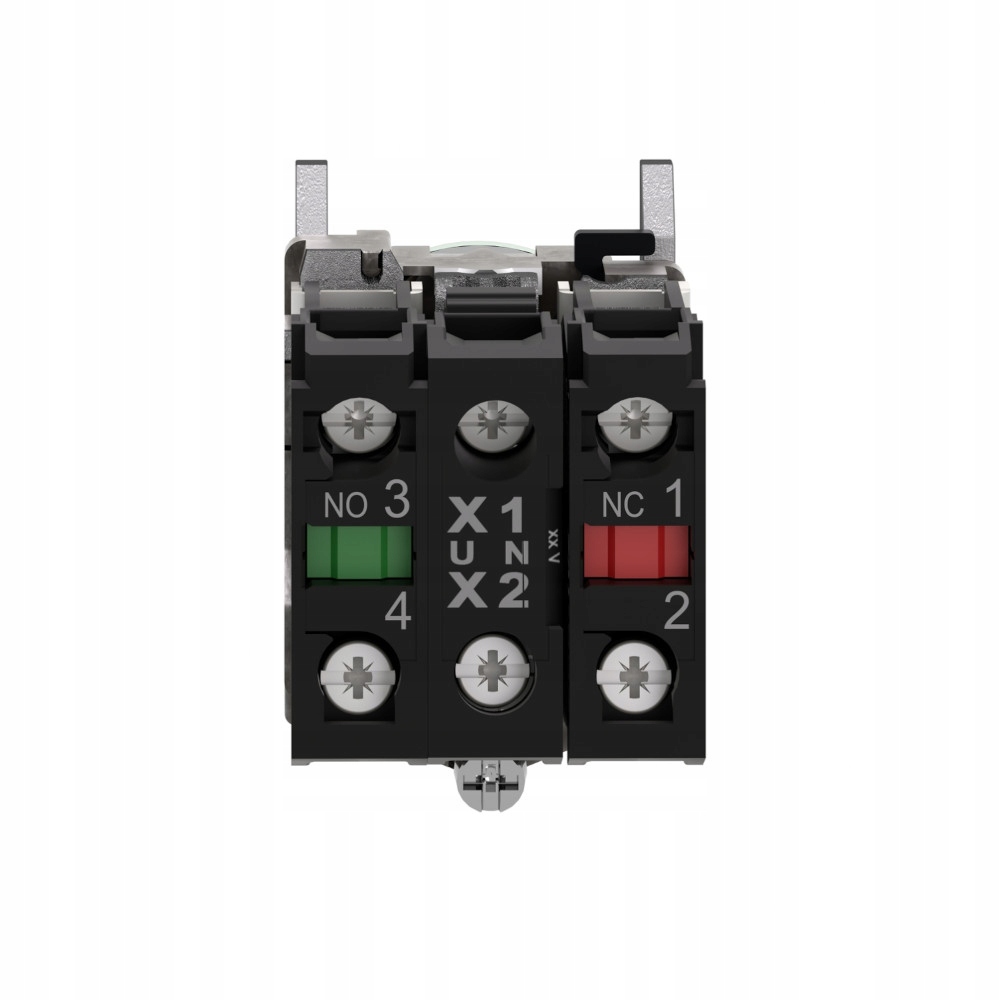

• Опис затискача ISO відповідно до n°1:

  (13-14)НІ

  (21-22)NC

• Вага продукту: 0,097 кг
• Стійкість до мийки високого тиску: 7000000 Па при 55 °C, відстань: 0,1 м
• мета контактів: Стандартні контакти.

  1,5 мм (НЗ зміна електричного стану)

  2,6 мм (БЕЗ зміни електричного стану)

  4,3 мм (загальна довжина дорога)

• Рушійна сила:

  3,5 Н NC зміна електричного стану

  3, 8 N

• механічна міцність: 10000000 циклів
• Момент затягування: 0,8…1,2 Н·м відповідно до EN 60947-1< /li>
• Форма головки гвинта:

  сумісна з Phillips хрестова викрутка №1

  сумісна викрутка Pozidriv №1

  Перфорований, сумісний із плоскою викруткою Ø 4 мм

  Перфорований, сумісний із плоскою викруткою Ø 5,5 мм

• Контактний матеріал : Срібний сплав (Ag/Ni)
• Захист від короткого замикання: 10 A коробка запобіжників типу gG відповідно до EN/IEC 60947-5-1< /li>
• Номінальний тепловий струм із конвективним повітряним охолодженням [Ith]: 10 A відповідно до EN/IEC 60947-5-1
• Номінальна напруга ізоляції [Ui]: 600 В (ступінь забруднення 3) згідно з EN/IEC 60947-1
• номінальна імпульсна стійкість до напруги [Uimp]: 6 кВ згідно з EN/IEC 60947-1
• Номінальний робочий струм [Ie]:

  3 A при 240 В, AC-15, A600 відповідно до EN/IEC 60947-5-1

  6 A при 120 В, AC-15, A600 відповідно до EN/IEC 60947-5-1

  0, 1 A при 600 V, DC-13, Q600 згідно з EN/IEC 60947-5-1

  0,27 A при 250 В, DC-13, Q600 згідно з EN/IEC 60947-5 -1

  0,55 A при 125 В, DC-13, Q600 відповідно до EN/IEC 60947-5-1

  1,2 A при 600 В, AC-15, A600 відповідно до EN/IEC 60947-5-1

• електрична довговічність:

  1000000 циклів, AC-15, 2 A при 230 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 відповідно до EN/IEC 60947-5 -1 Додаток C

  1000000 цикл, AC-15, 3 A при 120 В, швидкість робочий <3600 циклів/год, коефіцієнт навантаження: 0,5 згідно з EN/IEC 60947-5-1 додаток C

  1000000 циклів, AC-15, 4 A при 24 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 згідно з додатком EN/IEC 60947-5-1 C

  1000000 циклів, DC-13, 0,2 A при 110 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 відповідно до EN/IEC 60947 -5-1 Додаток C

  1000000 цикл, DC-13, 0,5 A при 24 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 згідно з EN/IEC 60947-5-1 додаток C

• Електрична надійність згідно з IEC 60947-5-4:

  Λ < 10exp(-6) при 5 В і 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4

  Λ < 10exp(-8) при 17 В і 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4

• Тип сигналізації:Постійний
• Споживаний струм: 14 мА

• Час роботи (термін служби): 100 000 годин за номінальної напруги та 25 °C
• Стійкість до перенапруги: 1 кВ відповідно до IEC 61000-4-5
• Межа напруги живлення: 195…264 В змінного струму
• Захисне покриття: TH
• Температура навколишнього середовища для зберігання: -40…70 °C
• Температура навколишнього середовища для роботи приладу: -40…70 °C
• Клас захисту від ураження електричним струмом: Клас I згідно відповідно до IEC 60536
• Рівень захисту IP:

  IP66 відповідно до IEC 60529

  IP67

  IP69

  IP69K

• Ступінь захисту NEMA:

  NEMA 13

  NEMA 4X

• Ступінь захисту IK: IK06 згідно з IEC 50102

• Стандарти: UL 508; EN/IEC 60947-5-1; CSA C22.2 № 14; EN/IEC 60947-1; EN/IEC 60947-5-5; JIS C8201-5-1; EN/IEC 60947-5-4; JIS C8201-1
• сертифікати продукції:BV; LROS (Ллойдський реєстр судноплавства); DNV; GL; сертифікований UL; CSA
• Стійкість до вібрації: 5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
• Стійкість до ударів :

  30 gn (тривалість = 18 мс) для прискорення напівсинусоїди відповідно до IEC 60068-2-27

  50 gn (тривалість = 11 мс) для прискорення напівсинусоїди відповідно до IEC 60068-2-27

• Стійкість до швидких перехідних процесів: 2 кВ відповідно до IEC 61000-4-4
• Стійкість до ефектів поля електромагнітний: 10 В/м відповідно до IEC 61000-4-3
• Стійкість до електростатичного розряду:

  6 кВ При контакті (на металевих частинах) згідно відповідно до IEC 61000-4-2

  8 кВ на відкритому повітрі (в ізоляційних частинах) відповідно до IEC 61000-4-2

• Електромагнітне випромінювання: Клас B згідно з IEC 55011

Ціна вказана за 1шт.

Товар новий, в наявності, можливо трохи запилений.
