ZESTAW ALARMOWY DO DOMU SATEL INTEGRA 64 INT-GSM

Набір дротової сигналізації INTEGRA 64 з модулем GSM

В комплект входять:

• Основна плата Satel INTEGRA 64 - 1 шт.;
• аксесуари (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• корпус Satel OPU-3 P – 1 шт.;
• трансформатор Pulsar AWT682 - 1 шт.;< /li>
• необслуговуваний акумулятор 18Ah 12V - 1 шт.;
• Модуль зв'язку Satel INT-GSM - 1 шт.;
• Дводіапазонна антена Satel ANT-GSM-I - 1 шт.;
• Кабель Satel RJ/PIN5 - 1 шт. Потрібен кабель RS або DB9F /RJ-KPL - не входить в комплект) і з клавіатури (постачається окремо) (за допомогою послідовностей клавіш у сервісному меню).

  ❗ Посібник з експлуатації та монтажу доступний для завантаження в "додатковому інформація» внизу сторінки.

❗ УВАГА ❗

Набір продається без:

• датчиків сигналізації,
• маніпулятори (клавіатури), сенсорні панелі (сумісні пристрої серії INT-...);
• сигналізатори b >,

який ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

Вибираючи пристрої, зверніть увагу на струмова пропускна здатність ППК, тобто споживаний струм кожного пристрою повинен бути розрахований так, щоб їх сума не перевищувала струмову потужність плати (тобто 3А). Якщо це значення перевищено, слід використовувати додатковий буферний блок живлення (наприклад, Satel APS-412) з додатковим корпусом і акумулятором.

Виникли проблеми з вибором пристроїв або розрахунком споживання електроенергії набору? Ми будемо раді допомогти.

Більше того... що важливо

Набір, який ми пропонуємо, дозволяє підключити до 64 пристроїв (наприклад, датчики руху, датчики диму, датчики газу, герконові вимикачі, тощо).

Зверніть увагу, що стандартний ППК має 16 входів, тому можна підключити 15 датчиків (16-й вхід використовується для саботажних пристроїв). Для подальшого розширення необхідно придбати розширювач INT-E (додатково 8 зон).

Пульт управління дозволяє розбити об'єкт на 32 зони, тобто частини об'єкта, які можна вмикати незалежно (наприклад, якщо спати на першому поверсі, ми можемо поставити під охорону перший поверх).

До материнської плати можна підключити до 8 клавіатур (клавіатур) / панелей .

ПРОВОДОВА СИСТЕМА СЕРІЇ INTEGRA - це передове рішення, що поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Дякуємо до широкого спектру модулів розширення, їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA 64 є його комунікаційні можливості в поєднанні з додатковими модулями -GSM і TCP/IP. Система оснащена модулем сповіщень, завдяки якому ви отримаєте SMS/e-mail/PUSH про злом/збій/постановку на охорону.

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 64 підтримує від 16 до 64 входів і від 16 до 64 програмованих виходів. Він має вбудований телефонний комунікатор з моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою рідкокристалічних клавіатур, зонних клавіатур, пультів дистанційного керування та безконтактних карток, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Integra 64):

• підтримка від 16 до 64 зон
• можливість поділу системи на 32 зони, 8 груп
• підтримка від 16 до 64 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор з функціями моніторингу, голосових повідомлень і дистанційного керування
• роботи системи за допомогою РК-клавіатур, перегородки клавіатури, пульти дистанційного керування та безконтактні карти, а також дистанційне використання комп’ютера чи мобільного телефону
• 64 незалежні таймери для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• пам’ять з 5887 подій із функцією друку
• підтримка до 192+8+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп'ютер
• вбудований імпульсний блок живлення з високою продуктивністю 3 А з функціями: зарядка батареї та діагностика
• можливість не повідомляти про проблеми з підключенням до сервера SATEL як про збій

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Integra 64):

• програмовані дротові входи: 16
• максимальна кількість програмованих входів: 64
• програмовані дротові виходи: 16
• максимальна кількість програмованих виходів: 64
• виходи живлення: 2
• комунікаційні шини: 1+2
• клавіатур: 8
• розширювачів: 64
• розділів: 8
• зон: 32
• номерів телефонів для оповіщення: 16
• li>
• голосові повідомлення: 16
• текстові повідомлення: 64
• користувачі + адміністратори: 192+8
• таймери: 64
• пам'ять подій: 5887
• навантажувальна здатність сильнострумових програмованих виходів: 3A
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 2,5 A
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 2,5 A
• рівень захисту згідно з EN 50131 : клас 2
• екологічний клас згідно з EN50130-5: II< /li>
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 20 В змінного струму ±15%, 50-60 Гц
• рекомендований трансформатор 60 ВА (не включено)
• струм споживання: 149 мА (у режимі очікування), 337 мА (макс.)
• напруга повідомлення про несправність батареї: 11 В (±10%)
• напруга відключення батареї: 10,5 В ( ±10%)
• струм зарядки батареї: 500/1000 мА
li>
• потужність струму джерела живлення: 3A
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 264 x 134 мм
• вага: 341 г

КОРПУС Satel OPU-3 P - накладний корпус, який можна використовувати в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• панелі контролю доступу ACCO-NT.

Корпус має місце для монтажу мережевих трансформаторів на 40 або 60 ВА, а також може вмістити резервну батарею 12 В ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та відривання від землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT682 (TR 60 VA) призначений для живлення пристроїв, які потребують змінної напруги: 18В або 20В. Потужність приймачів, підключених до клем трансформатора, не повинна перевищувати номінальну потужність. Для підтримки необхідного класу герметичності (IP43) пристрій слід монтувати у вертикальному положенні. >

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT682):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3) ): 18В або 20В
• потужність: 60ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,33А
• номінальний вихідний струм (I1/I2/ I3): 3,3 A / 3,0 A
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 500 мА/250 В)
• термічний захист: 130 градусів C (необоротні)
• роз'єми: AWG 24-12, 2,5 мм2
• корпус: PC/ABC, UL94-V0
• клас герметичності: IP43
• Для монтажу на DIN-рейку потрібен тримач AWO466
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90 %
• розміри: 75 x 124 x 65 мм

МОДУЛЬ ЗВ'ЯЗКУ Satel INT-GSM GPRS дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мережу GSM. Працює на шині клавіатури ППК. Він підтримує 2 SIM-карти, через які він може одночасно отримувати повідомлення та вхідні дзвінки. Усі передачі GPRS зашифровані за стандартом AES-192.

Пристрій відстежує події на 2 станції моніторингу (наприклад, служби безпеки) через мережу GSM, використовуючи GPRS для з цією метою та SMS-повідомленняз можливістю встановлення пріоритету для кожного із зазначених шляхів передачі. Повідомлення про події створюються автоматично на основі записів з пам'яті подій ППК. Модуль надсилає нагадування у вигляді SMS-повідомлень (макс. на 16 номерів), а у разі взаємодії з ППК INTEGRA Plus, також повідомлень електронної пошти (до макс. 16 адрес). Після встановлення мобільного додатку INTEGRA CONTROL (наприклад, на смартфоні) доступні PUSH-повідомлення.

✅ Пристрій дозволяє дистанційно керувати систему за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;
• безкоштовного сервісу CLIP;
• Програма DLOADX (конфігурація параметрів системи);
• Програма GUARDX (GPRS) – для адміністрування системи.

Зв’язок через мережу GSM забезпечує бездротове підключення панелі керування та комп’ютера з інстальованими програмами DLOADX та GUARDX, щоб таким чином налаштувати та керувати системою навіть віддалено. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

INT-GSM може працювати з ETHM-1 Plus Модуль Ethernet (не входить в комплект); За замовчуванням GPRS є резервним каналом зв’язку для мережі Ethernet. Цей дует дозволяє здійснювати двоканальний моніторинг (Dual Path Reporting) відповідно до стандарту EN 50136, а також визначати пріоритет треків моніторингу подій (Ethernet, GPRS і SMS).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INT -GSM):

• робота з панелями керування INTEGRA та INTEGRA Plus (версія 1.18 або вище)
• підтримка 2 SIM-карт< /li>
• можливість перевірити баланс передплаченого рахунку
• синхронізація часу з NTP-сервера або мережі GSM
• повідомлення: SMS, PUSH, електронна пошта (INTEGRA Plus )
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: GPRS (TCP/UDP), SMS-повідомлення
• можливість співпраці з ETHM-1 Плюс модуль Ethernet (версія 2.05 або вище): Dual Path Reporting (відповідає EN 50136); резервний шлях зв’язку
• можливість використання сервісу налаштування з’єднання SATEL
• керування системою з мобільного додатку INTEGRA CONTROL
• програмування ППК за допомогою DLOADX (версія 1.18. 000 або вище) - дистанційне підключення
• нагляд за системою сигналізації за допомогою GUARDX (версія 1.18.000 або вище) - віддалене підключення
• співпраця з системою INTEGRUM
• віддалене оновлення програмного забезпечення модуля через UpServ

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM):

• екологічний клас відповідно до EN50130- 5: II
• робоча температура: -10...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12В Постійний струм (± 15%)
• споживаний струм: 130 мА (у режимі очікування), 250 мА (макс.)
• розміри електронної плати: 80 x 57 мм
• вага: 38 г

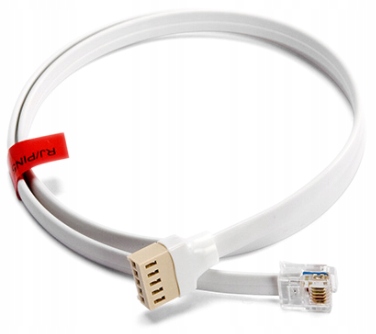

КАБЕЛЬ RJ/PIN5 Satel використовується для підключення RS-портів ППК INTEGRA з розеткою RJ до модулів зв'язку з PIN5 роз’єм (тобто модулі GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus і модем MDM56 BO).
