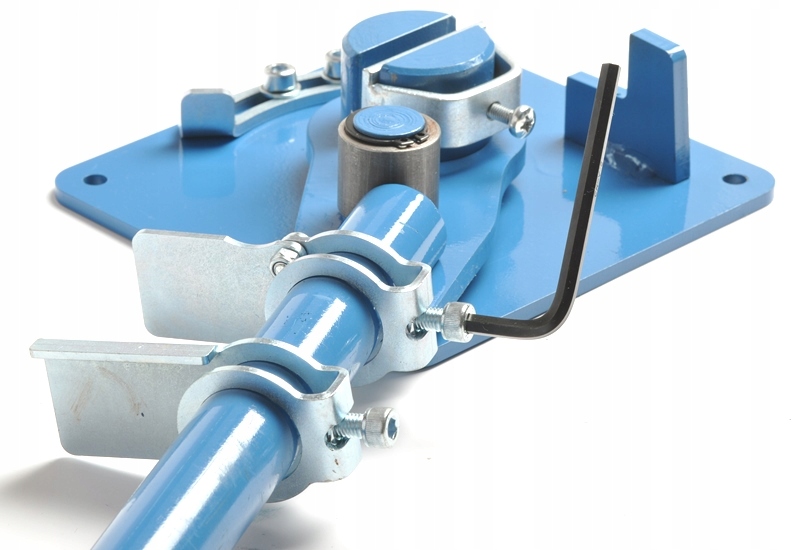

Згинальний верстат типу WIP 32

Згинальний верстат використовується для згинання ребристого стрижня діаметром до # 14 мм або гладкого стрижня діаметром до 16 мм.

- швелер в оголовку зроблений на глибину 30мм, що дозволяє згинати кілька брусків одночасно,

- рама складається з двох елементів ( листи різної товщини),

- головка (сердечник) і гільза штифт виготовлені з високоміцної сталі,

- згинальна рукоятка має втулку, що підвищує ефективність і зменшує знос,

- згинальний пристрій має шайбу, яка запобігає тертю плеча об основу

- стандартні обмежувачі згинання

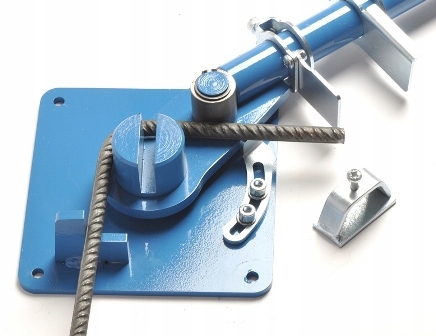

Бруски можна згинати на згинальному верстаті в такий спосіб:

- ребристі прутки до №12 мм або гладкі прутки діаметром до 12 мм, гостро вирізані в каналі головки (стрижня) згинального пристрою

- ребристі стрижні до # 14 мм або гладкі бруски до 16 мм з радіусом r = 30 на згинальній головці

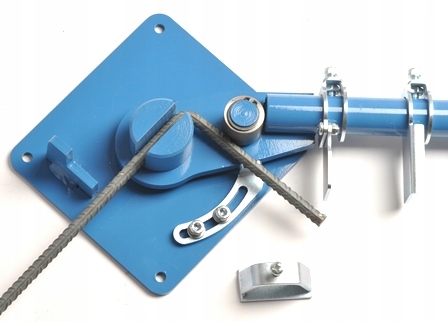

Бруски можна згинати на згинальному верстаті в такий спосіб:

- ребристі прутки до # 10 мм або гладкі прутки до 8 мм, різко зігнуті в каналі головки (сердечника) згинального верстата

- ребристі стрижні до # 10 мм або гладкі бруски до 12 мм з радіусом r = 25 мм на головці згинального верстата

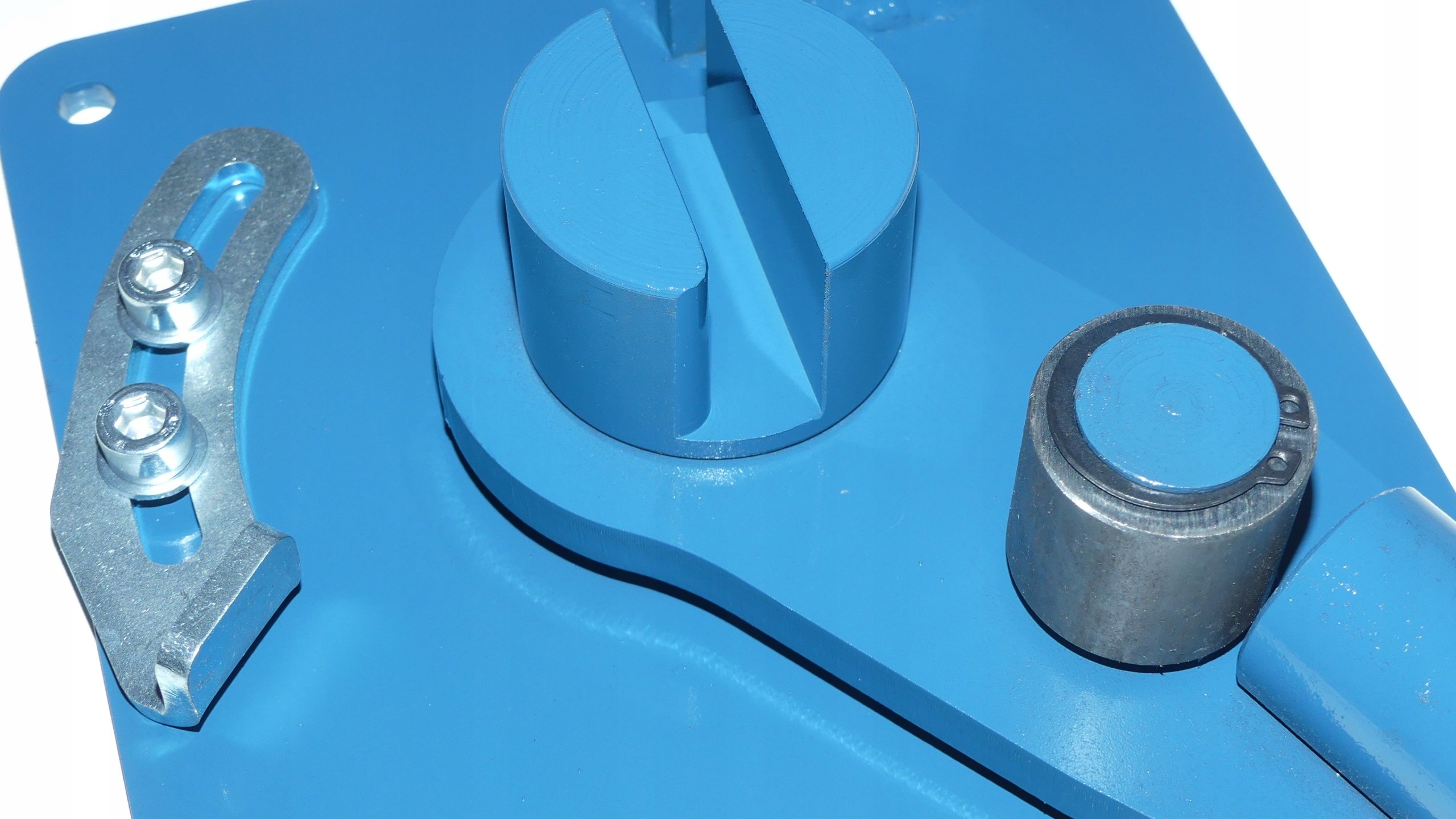

Заокруглений край згинання

Підвищує міцність краю згинання

Характеристики, які вирізняють наш продукт:

- заокруглена кромка для згинання збільшує

міцність кромки для згинання,

- канал у головці виготовлений з< /h1>

глибина 30 мм, це дозволяє згинати кілька прутків

одночасно

Правила обмежувачів

Обмежувачі довжини згинання та кута згинання можна регулювати лише однією клавішею.

Це дозволяє швидко встановити будь-яку довжину та кут згинання.

Обладнання згинального верстата:

- вставка, зменшивши зазор в головці до 8 мм,

- обмежувач кута вигину,

- обмежувач довжини вигину

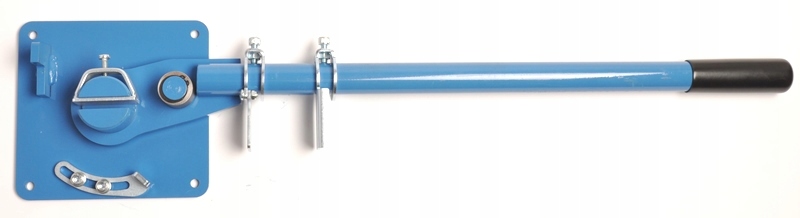

Основні розміри згинального верстата

• - основа: гр. 6 мм, довжина 19 см, ширина 20 см
• - канал в головці: глибина 30 мм
• - гнучка: труби діаметром 33,7 x 2,9 мм
• - головка (Core): fi 55 мм
• - ширина каналу: ширина: 14 мм
• - загальна довжина:80 см
• - вага: 6,5 кг
