ZINERIC ZIN-BOX AC PV КОММУТАТОР IP65 1X8 B16 T1+T2 6-8KW

ЗІНЕРИЧ ZIN-BOX AC IP65 PV КОМПЛЕКТ 1X8 B16 T1+T2 6-8KW

Артикул: 1816

Повний фотоелектричний розподільний пристрій змінного струму Zineric для самостійного збирання:

Характеристики:

• 1 x обмежувач надструму змінного струму типу 1+2
• 1 x 3-фазний автоматичний вимикач 16A
• Готовий для підключення.
• Модульна версія
• Ступінь захисту IP65
• Прозорі двері
• Клас захисту: II
• Колір: білий

Коробки призначені для використання у фотоелектричних установках з ізольованою системою блискавкозахисту або без неї, також там, де потрібен високий ступінь захисту IP. Їх конструкція придатна для поверхневого монтажу.

Комутаційні пристрої, адаптовані для фотоелектричних установок у діапазоні потужностей 6-8 кВт

Примітка:

Щоб полегшити навігацію продуктами, було запропоновано вибрати модульне обладнання на стороні змінного струму для потужності інвертора та на стороні постійного струму для кількості MPPT.

Проте кожного разу, щоб правильно вибрати розподільний пристрій, уважно прочитайте каталожну картку інвертора та виберіть відповідний розподільний пристрій Zineric кваліфікованим електриком.

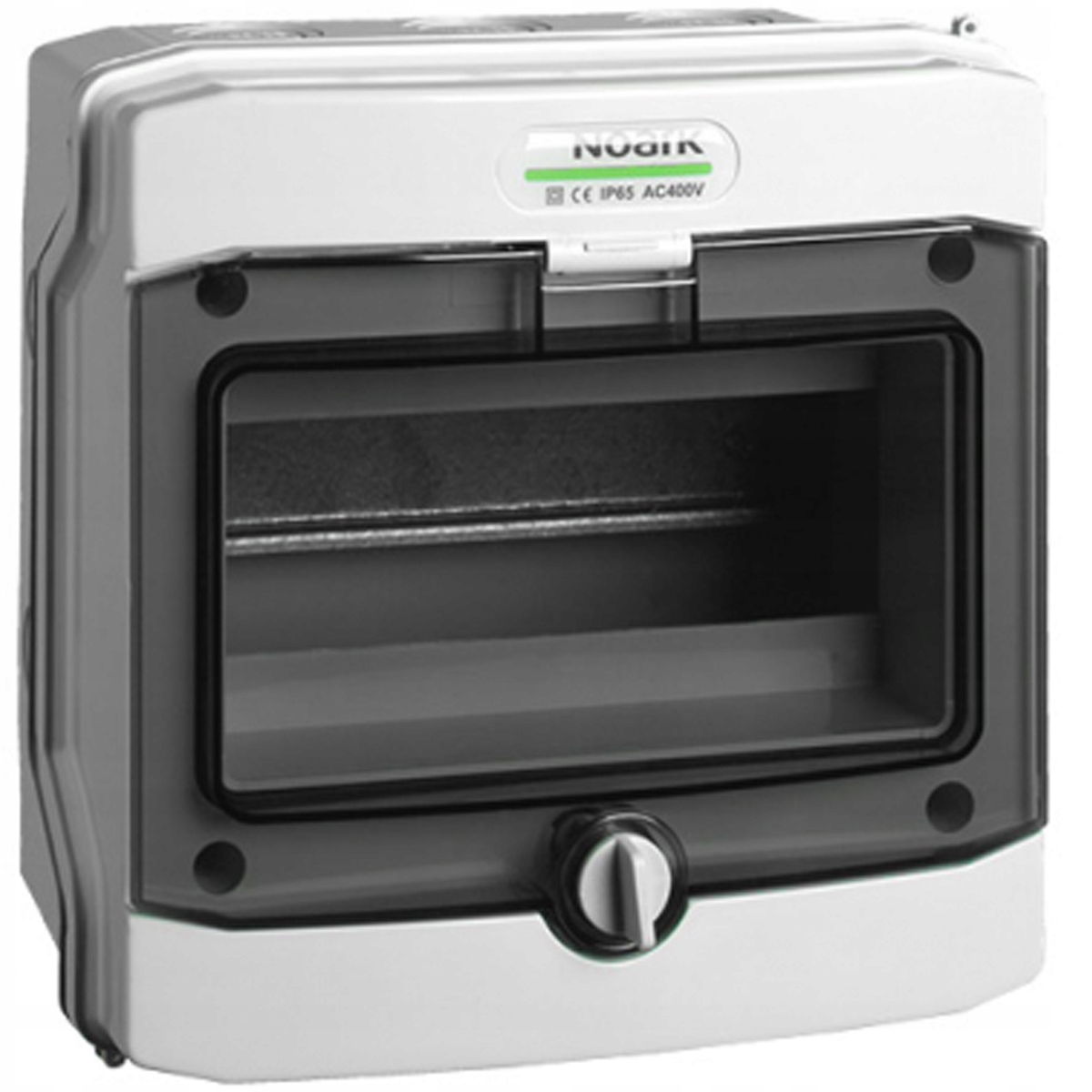

ЕЛЕКТРИЧНІ ТА МЕХАНІЧНІ ПАРАМЕТРИ КОРПУСУ

• Модель PHS 8T
• Кількість модулів 8
• Виготовлено відповідно до EN 60670-1, EN 62208
• Ступінь захисту IP65
• li>
• Клас захисту II
• Номінальна напруга ізоляції (Ui) 690 В змінного струму, 1000 В постійного струму
• Випробування розжареним стрижнем 650°C
• Стійкість до ударів IK08
• Пластик без галогенів, який можна переробляти

ВИКОРИСТАНИЙ АВТОМАТИЧНИЙ ВИМИКАЧ B16 3F

• Виробник/модель Noark/Ex9BN 3P B16
• Номінальний струм 16 A; 3-фазний
• Кількість полюсів 3
• В-характеристики
• Виконання відповідно до IEC/EN 60898-1
• Номінальний короткий -вимикаюча здатність ICN 6kA

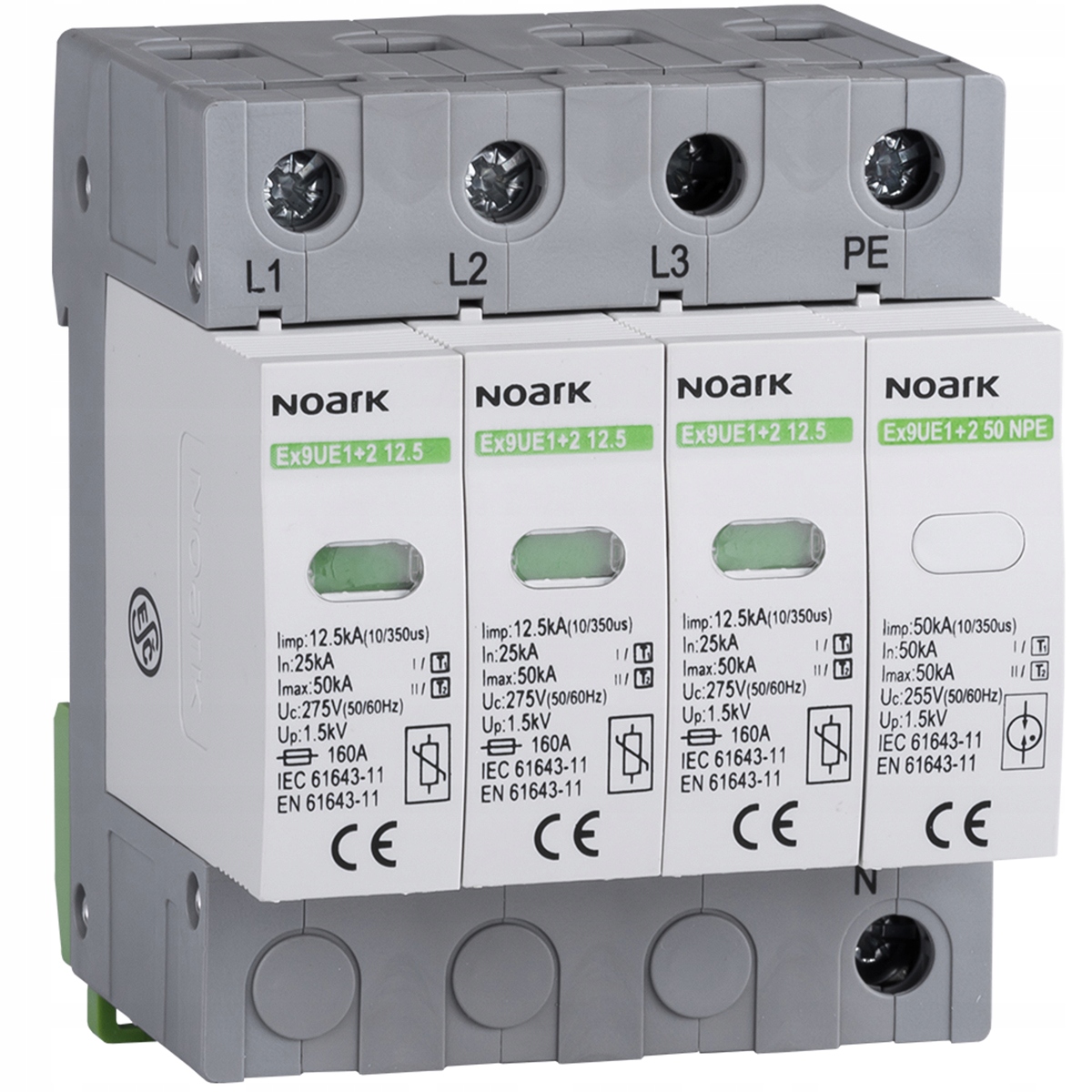

ВИКОРИСТАНИЙ ОБМЕЖУВАЛЬНИК ПЕРЕГАРУ AC T1+T2

• Виробник/модель Noark/Ex9UE1+2 12,5 3PN 275
• Виготовлено відповідно до EN 61643-11
• Тип опори Тип 1+2 (клас I+II) , B+C, T1+T2)
• Версія вставки L-N: MOV (варистор), N-PE: GDT (іскровий проміжок)
• Постійна робоча напруга Uc L-N: 275 В змінного струму , N -PE: 255 В змінного струму
• Частота f 50-60 Гц
• Номінальний розрядний струм In (8/20 мкс) L-N: 20 кА на полюс, N-PE: 40 кА на полюс
• Макс. слабий імпульсний струм (10/350 мкс) L-N: 12,5 кА на полюс, N-PE: 50 кА на полюс
• Макс. розрядний струм Imax (8/20 мкс) 50 кА на полюс
• Рівень захисту від напруги Вгору для струму In L-N: 1,5 кВ, N-PE: 1,5 кВ
• Рівень захисту від напруги Вгору для струм Imax L-N: 1,8 кВ, N-PE: 1,5 кВ
• Рівень захисту від напруги Up for 5 kA (8/20 us) L-N: 2 кВ, N-PE: 1,5 кВ
• N-PR слідкує за поточною вогнегасною здатністю Ifi 100A
• Випадкові перенапруги Ut (витримувана) L-N: 5 с: 335 В, N-PE: 200 мс: 1200 В< /li>
• Обмежувальна напруга для струм 1 мА 387 - 473 В
• Максимальний додатковий захист із запобіжником L-N: макс. 160 A gG, N-PE: -
• Здатність витримувати струм короткого замикання L-N: 50 кА, N-PE: -

NOARK Electric

NOARK Electric є світовим постачальником низьковольтних електричних компонентів, призначених для електроустановок загального будівництва та спеціалізованого виробництва.

Ми надаємо нашим клієнтам продукцію найвищої якості з унікальною п’ятирічною гарантією.

NOARK Electric займається розробкою, виробництвом і дистрибуцією електротехнічних пристроїв і їх компонентів. Компанія є частиною концерну, в якому працює понад 25 000 осіб.

NOARK Electric інвестувала мільйони євро в розробку власної продукції, розробленої та виготовленої з використанням новітніх технологій. Наша мета – створити глобальний бренд.

Регіональні центри в Шанхаї, Празі та Лос-Анджелесі керують операціями на окремих континентах відповідно до вимог окремого ринку та країни.

Zineric

Zineric є лідером у виробництві електричних комутаційних щитів із використанням передових технологій і компонентів від відомих виробників, таких як Noark і Phoenix Contact.

Щити з'єднувальні Zineric доступні в готовому вигляді, але ми також пропонуємо можливість виконання нестандартних замовлень, що дозволяє індивідуально конфігурувати компоненти та засоби захисту відповідно до проекту замовника.

Комутальні щити Zinetric відповідають застосовним стандартам IEC 61439-1 і 61439-2, а також сертифіковані на стійкість до ультрафіолетового випромінювання та високий ступінь захисту IP65 для серії STANDARD і IP66 для серії INDUSTRIAL, що забезпечує довгостроковість і надійна робота навіть у складних зовнішніх умовах.

Електрощити виробляються в Польщі, що гарантує постійну наявність і можливість швидкого виготовлення за специфікаціями замовника.

Обираючи електрощити Zineric, клієнти отримують не тільки високу якість і безпеку, але й професійну технічну підтримку від досвідченого виробника, що є комплексним рішенням для сучасних електроустановок.
