Реферат конвертера VOLUME/RCA Hollywood HLC-30 2ch SMD

високоякісний перетворювач сигналу гучномовця в рівень RCA - вхід. 2x50W / вихід 2xRCA, Remote Auto On/Off, невеликі розміри, преміум клас

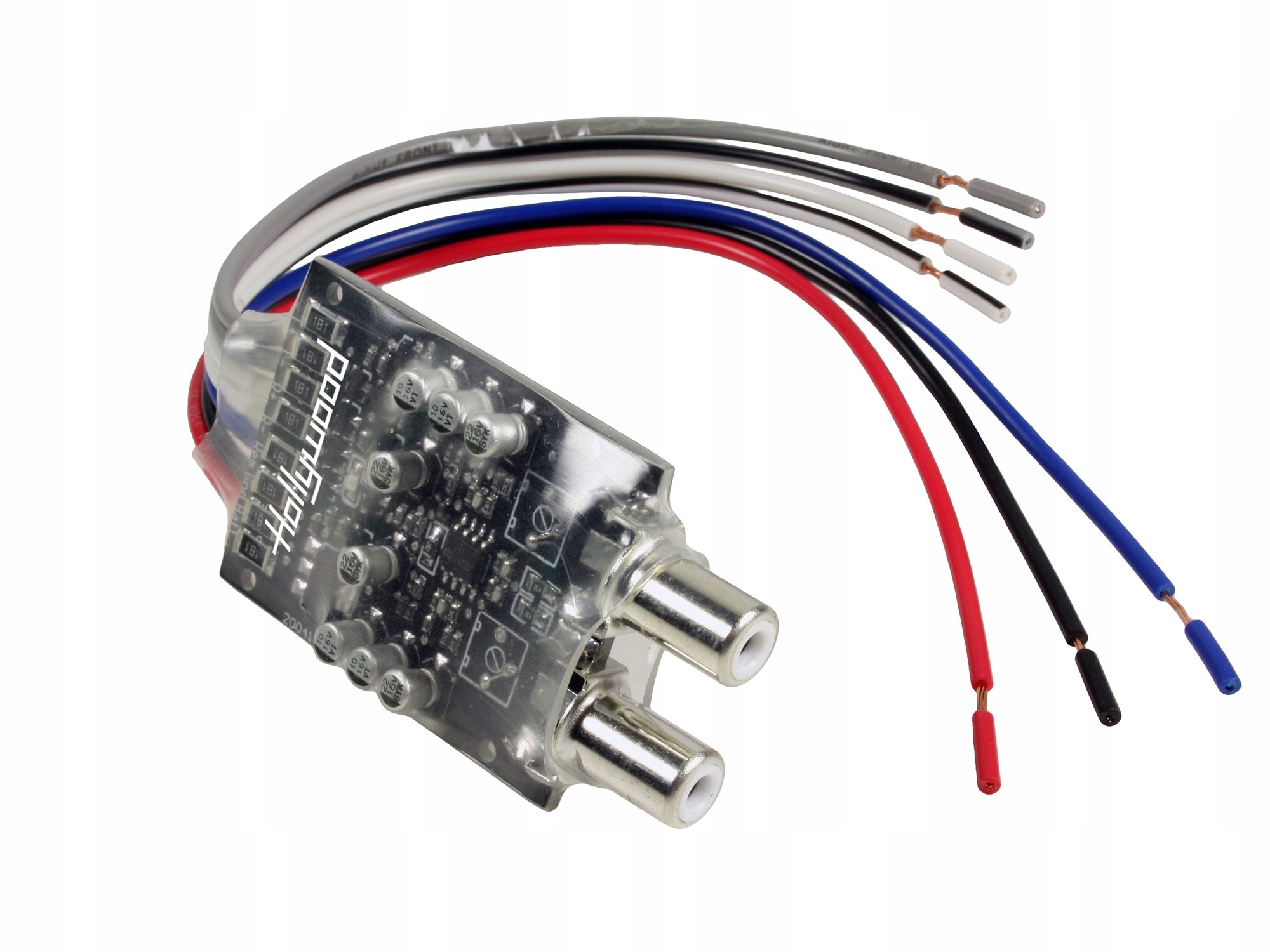

Hollywood Energetic HLC-30 Високоякісний 2-канальний конвертер Premium High/Low, що знижує рівень звукового сигналу від динамік виводить радіо на рівень входів сигналу RCA, який використовується в більшості універсальних автомобільних підсилювачів. Дозволяє підключити 2-канальний підсилювач потужності до радіоприймача, який не має лінійних аудіовиходів RCA (CINCH). Конвертер оснащений 2 незалежними каналами, фільтром, що зменшує перешкоди від автомобільної установки і системою «Auto Turn ON/OFF REMOTE» для автоматичного включення і виключення підсилювача. Завдяки використанню високоякісних електронних компонентів SMD і вдосконаленим процесам обробки аудіосигналу конвертер забезпечує дуже якісне музичне звучання набагато кращої якості, ніж багато інших подібних пристроїв за нижчою ціною.

• висококласний 2-канальний перетворювач звукового сигналу High/Low, версія для інсталяторів (без корпусу)
• дуже хороша якість звуку
• Технологія SMD
• Система "Auto Turn ON/OFF REMOTE" - генерує напругу на виході REMOTE (+12 В, макс. 100 мА), щоб увімкнути та вимкнути зовнішній підсилювач потужності
• призначений для радіо з вихідною потужністю до 2x50 Вт RMS
• 2 вхідних канали з рівнем сигналу гучномовця (високий рівень)
• 2 вихідних канали з рівнем сигналу RCA (низький) Рівень)
• фільтр, що обмежує перешкоди від системи запалювання автомобіля
• малі розміри для легкого встановлення - пластина 35 x 49 мм

ОПИС ПІДКЛЮЧЕННЯ:

• 2 x RCA вихідні роз’єми аудіосигналу з рівнем RCA (Low) для лівого та правого каналів, підключений до входів RCA підсилювача потужності

• Секція живлення та дистанційний вихід для керування підсилювачем - опис на платі Gnd - чорний дріт - заземлення джерела живлення (-12 В) - підключіть до заземлення джерела живлення радіоприймача, підсилювача або кузова транспортного засобуBatt – червоний дріт – джерело живлення (+12 В) - підключіть до проводу +12 В/ACC (увімкнення/вимкнення запалювання автомобіля), наприклад, на інсталяційному роз'ємі для радіоплеєра Rem - синій дріт - Дистанційний вихід (вихідна напруга +12В / максимальний струм 100мА) для ввімкнення/вимкнення підсилювача - підключити до входу Remote в підсилювачі
< /ul>
• Розділ входів аудіосигналу з рівнем гучномовця (Високий) - опис на проводах (не на платі) білий дріт (LF+) - підключити до виходу гучномовця радіо для лівого каналу з позитивною полярністю (+) біло-чорний провід (LF-) – підключити до виходу гучномовця від магнітоли для лівого каналу з негативною полярністю (-) сірий провід (RF+) – підключити до виходу гучномовця від радіо для правого каналу з позитивною полярністю (+) сірий дріт чорний (RF-) – підключити до виходу гучномовця радіо для правого каналу з негативною полярністю (-)

Перетворювач можна встановлювати біля радіо, динаміків або безпосередньо біля підсилювача, якщо в цих місцях немає пристроїв або установок, які є джерелом сильних електричних перешкод.
